Werkzeugloser PEM® M.2 Board Latch
Schnelles und einfaches Verriegeln und Lösen

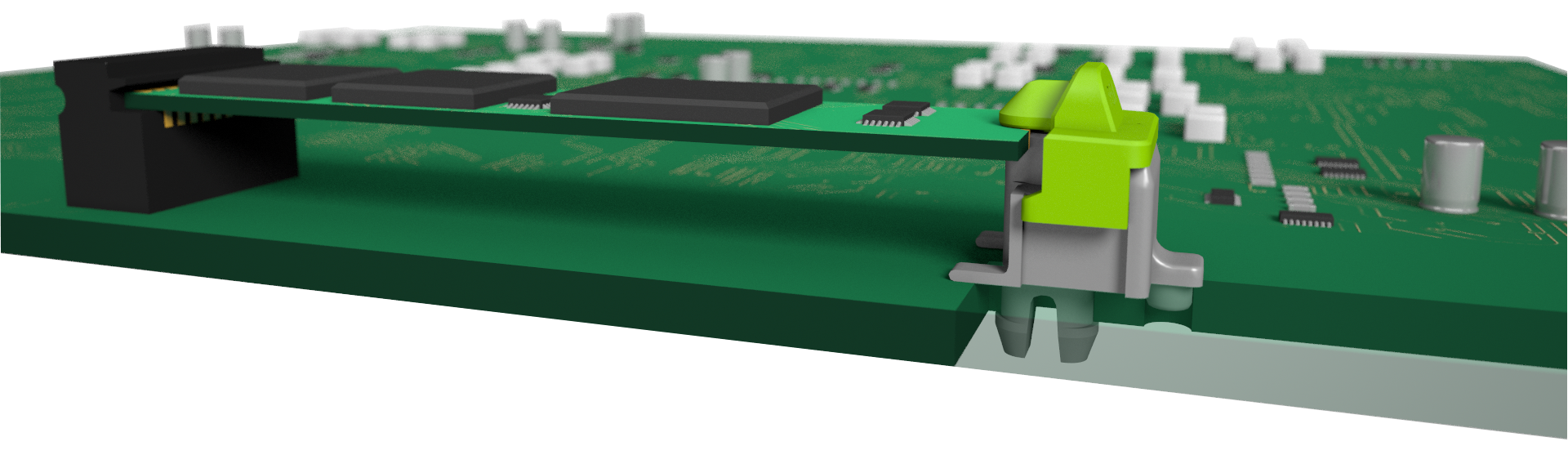

Der PEM® M.2 Board Latch wurde für M.2-SSD-Anwendungen in Datacom-Servern entwickelt. Diese werkzeuglose Verriegelung ermöglicht eine schnelle und sichere Befestigung von Tochterplatinen auf Hauptplatinen per einfachem Eindrücken.
Einfaches Verriegeln und Lösen – ganz ohne Werkzeuge und mit reduziertem Montageaufwand.
Hauptmerkmale – auf einen Blick
Der PEM® M.2 Board Latch kombiniert sichere Befestigung mit werkzeugloser Handhabung – ausgelegt für die hohen Taktzeiten und Anforderungen moderner Rechenzentrumsumgebungen.

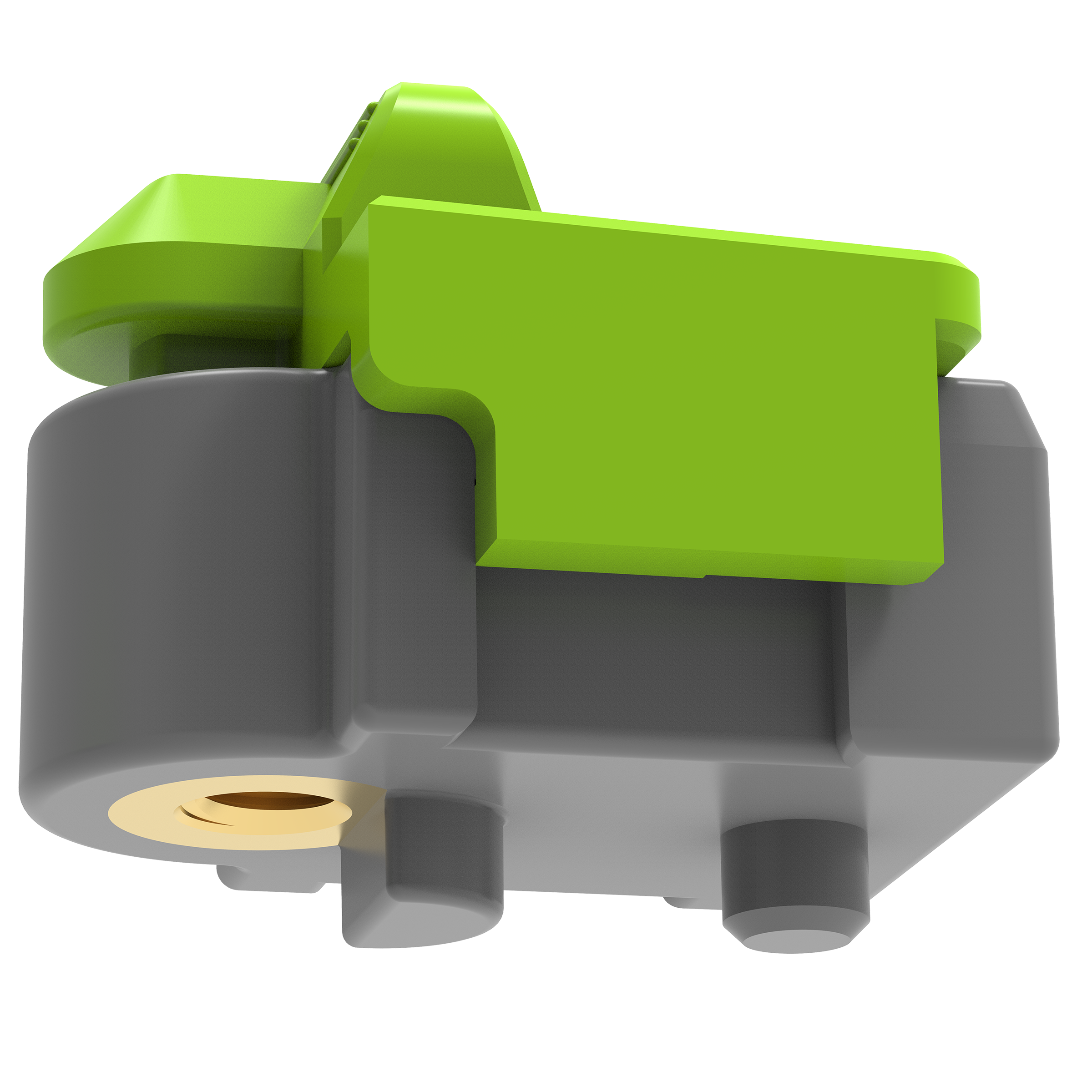

Drei Befestigungsarten
Wählen Sie die Befestigungsvariante, die zu Ihrer Anwendung passt:
- Einpressmontage
Permanente, werkzeuglose Befestigung direkt auf der Leiterplattenbaugruppe (PCBA) für einen optimierten Montageprozess. - Drehverriegelung
Erhöhte Haltekraft durch einen einfachen Vierteldrehmechanismus. Verbindet einfache Handhabung mit zusätzlicher Haltesicherheit. - Schraubbefestigung
Maximale Festigkeit für Anwendungen mit besonders hohen Anforderungen – mit der Möglichkeit zur Demontage und Wiederverwendung.
Unterstützt mehrere M.2-Modulgrößen
Der M.2 Board Latch unterstützt unterschiedliche M.2-Längen und -Konfigurationen, ohne dass neue Hardware oder Anpassungen an Werkzeugen erforderlich sind. Montagepositionen lassen sich schnell an verschiedene Leiterplattengrößen anpassen – für ein effizienteres Bestandsmanagement und mehr Flexibilität in der Produktion, wenn sich Spezifikationen ändern.
Elektrische Sicherheit durch konstruktive Auslegung
Kurzschlüsse auf PCBAs führen zu Ausfällen und Stillstandzeiten. Metallische Befestigungselemente bergen in der Nähe empfindlicher Leiterbahnen und Bauteile ein erhöhtes Risiko durch elektrische Leitfähigkeit. Der M.2 Board Latch begegnet diesem Risiko mit präzise ausgelegten Kunststoffkomponenten, die elektrische Gefahren vermeiden und gleichzeitig eine zuverlässige mechanische Funktion sowie vollständige elektrische Isolation gewährleisten.
Warum entscheiden sich Ingenieure für den M.2 Board Latch?
Schnelle werkzeuglose Montage und Demontage
Die herkömmliche, schraubbasierte Befestigung von M.2-Modulen erfordert Werkzeuge und sorgfältiges Arbeiten, um Beschädigungen zu vermeiden. Der M.2 Board Latch beseitigt diese Nachteile durch einen einfachen Drücken-zum-Verriegeln-, Ziehen-zum-Lösen-Mechanismus.
Die Montage erfolgt unmittelbar - das M.2 SSD-Modul wird einfach in Position gedrückt. Die Demontage ist ebenso schnell - zum Lösen wird der Latch nach hinten gezogen. Kein Schraubendreher, keine herunterfallenden Befestigungsteile und kein Schulungsaufwand erforderlich.
Verbesserte Servicefreundlichkeit
Techniker können M.2-Module in Sekunden statt in Minuten austauschen. Das erleichtert die Senkung der Betriebskosten, erhöht die Verfügbarkeit und ermöglicht einen effizienteren Einsatz technischer Ressourcen.
Elektrische Isolation
Metallische Befestigungselemente bergen Risiken durch elektrische Leitfähigkeit. Die Kunststoffausführung des M.2 Board Latch eliminiert diese Gefahr durch vollständige elektrische Isolation bei gleichzeitig zuverlässiger mechanischer Leistung.
Platzsparendes Design
Herkömmliche Befestigungselemente erfordern große Keep-out-Zonen rund um die Befestigungspunkte. Die kompakte Bauform des M.2 Board Latch ermöglicht eine dichtere Platzierung von Komponenten und maximiert so die nutzbare Leiterplattenfläche.
Hohe Zyklenfestigkeit
Der M.2 Board Latch liefert über tausende Zyklen hinweg eine gleichbleibende Verriegelungskraft und zuverlässige Haltesicherheit. Das sorgt für eine sichere Fixierung der Leiterplatte und einen effizienten Austausch über den gesamten Produktlebenszyklus hinweg.
Individuell anpassbare Farben
Verbessern Sie die Montagegenauigkeit und halten Sie Markenstandards ein – mit individuell anpassbaren Farboptionen. Stimmen Sie die Ausführung auf Unternehmensfarben ab oder nutzen Sie visuelle Kodierungen für unterschiedliche Modultypen.
Teil der neuen werkzeuglosen Befestigungslösungen von PEM
Der M.2 Board Latch ergänzt das wachsende Portfolio werkzeugloser PEM-Lösungen, die darauf ausgelegt sind, Montagezeiten zu reduzieren und die Servicefreundlichkeit in Rechenzentrums- und Serveranwendungen zu verbessern.
