=キャプティブパネルファスナー
PEM®は、特にパネル、カバー、モジュールへの安全で確実な、無工具アクセスという点でサーバーアプリケーションに最適な、幅広いキャプティブパネルファスナーを提供しています。これらは、耐振動性とメンテナンスの容易さが重要なサーバーラック、シャーシ、エンクロージャーで、金属パネルやその他の薄い材料のコンポーネントを取り付けるために一般的に使用されます。これらは、散在する五金部品の必要性を排除し、部品の紛失リスクを排除することで、製品ライフサイクル全体を通じて安定した性能を保証するように設計されています。パネルファスナーは、取り付け面積が限られ、頻繁な締め付け・取り外しが要求されるデータ通信/通信アプリケーションでの使用に理想的な選択肢です。
ファスナーリテーナーは、ポジティブストップ機構により完全で信頼性の高い取り付けを保証する独自のショルダーを備えています。そのクロススレッド防止技術は、取り付け時に角度のずれたねじの嵌合を修正し、適切なアライメントを確保します。設計の柔軟性を提供し、セルフクリンチング、フレア、フローティングの3つの取り付けスタイルで利用可能であり、さまざまなアプリケーション要件を満たすために幅広い標準キャップオプションも用意されています。
パネルファスナーの主な利点：
- ハードウェアの紛失を防止（モジュラーサーバー設計で重要）。
- 構成に応じて工具または無工具アクセスが可能
- キャプティブスタイル、ドライバータイプ、カラーインジケーターでカスタマイズ可能
- 振動下での高い信頼性（例：データセンターのエアフローファン）
- RoHS指令準拠で、さまざまなめっきが利用可能
- クロススレッドを防止するMAThread®
典型的なサーバーアプリケーション分野：
- サーバーシャーシカバー
- ドライブベイおよびホットスワップトレイ
- ネットワークスイッチエンクロージャー
- ラックマウントシステムの背面アクセスパネル
PEM® Type PF11M™ / PF12M™ 大型ノブ、スプリング式、脱落防止パネルねじ
PEM® Type PF11MF™ / PF12MF™ フレア取付け、脱落防止パネルファスナー
PEM® Type PF11MW™ / PF12MW™ フレア取付け、フローティングタイプ、脱落防止パネルねじ
PF11M™、PF12M™、PF15M™、PF11MW™、PF11MF™、PEM C.A.P.S.® 脱落防止パネルねじ
説明： スプリング式、セルフクリンチング、フローティング、フレア式のキャプティブパネルねじ。 最適： 頻繁なアクセスが必要なサーバートレイ、モジュール、パネル 1。
特徴：
- パネルに取り付けたままなので紛失を防ぎます
- 工具でアクセス可能（プラスまたはトルクス）
- 耐振動性があり、耐久性が高い
- MAThread®クロススレッド防止技術が利用可能

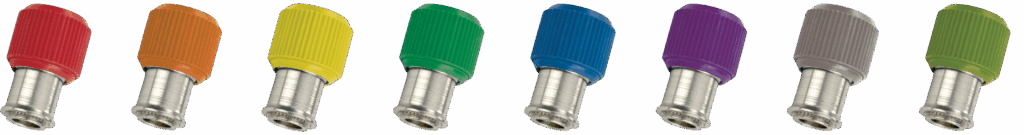

材質オプション： 標準的なノブの選択肢には、ローレット付き、半光沢または光沢のある金属キャップ、およびプラスチック製のOEM C.A.P.S.®（Colored Access Panel Screws）が含まれます。
パネル厚： 最薄0.79mmまで
取り付け： セルフクリンチング、フレア取り付け、フローティング
PFC2™およびPFS2™キャプティブパネルねじ
- 工具または手動操作用のスプリング式パネルファスナー
- ねじアセンブリは取り付け・取り外しの際に常にキャプティブ状態を維持
PFC4™およびPFC2P™埋め込みヘッドキャプティブパネルねじ
- 工具のみでアクセス可能な完全な隠しヘッド
- UL 60950 規格に準拠
- MAThread®クロススレッド防止技術が利用可能
PF7M™およびPF7MF™キャプティブパネルねじ
- アクセスが制限されたアプリケーション向けの最小フットプリント、スプリング式パネルファスナー
- MAThread®クロススレッド防止技術
- パネルの裏面にフラッシュに取り付け可能
- Torx®リセスが利用可能
PF7M
- セルフクリンチングスタイルにより高い押し出し抵抗を提供
- 特別な穴加工は不要
PF7MF
- 中心線から端までの距離が近いアプリケーションに適している
- 高い取り付け力を必要としない
- あらゆる硬度のパネルに取り付け可能
PFHV™キャプティブパネルねじ
- アクセスが制限されたアプリケーション向けのコンパクトで低背な設計
- 散在する五金部品を置き換える低コストのキャプティブねじ設計
- 2種類のねじ長さ
- ユニバーサルスロット/プラスリセスが標準で、Torx®リセスも利用可能
- MAThread®クロススレッド防止技術が利用可能
- 中心線から端までの距離が厳しい要件に最適
SCBR™、SCB™、SCBJ™キャプティブパネルねじ
- 最薄.040” / 1.02mmのシートに永久的にキャプティブ化
- 緩んだハードウェアを置き換える最も低コストのキャプティブねじ設計
- 自己引き込み式のSCBR、軸方向フロートのSCB、またはジャッキ機能のSCBJが利用可能
- 中心線から端までの距離が近いアプリケーションに適している
REELFAST® SMTPFLSM™表面実装キャプティブパネルねじ
- 全金属製のキャプティブねじアセンブリは、ピックアンドプレース方式を利用して一体で取り付け可能
- コンビネーションドライブ、Torx®スロット
- はんだ付け可能な仕上げ
REELFAST® SMTPF™表面実装キャプティブパネルねじ
- 従来のリテーナーは表面実装技術を使用して取り付け
- リテーナーにねじをスナップするだけで組み立て完了
- 黒色のABSノブが標準
- オプションでモールドスルーカラーが利用可能
- Torx®リセスが利用可能
- リテーナー：400個入りの330mmリサイクル可能リールで梱包。テープ幅は24mm。真空ピックアップ用のKapton®パッチ付き。リールはEIA-481に準拠。
- ねじ：袋詰めで梱包。リテーナーとねじは別売り。
PFAP™ & PFTQL™ 無工具パネルファスナー
PFAP
- アクセスが制限されたアプリケーション向けの自動ロック設計。
- カスタムカラーのプラスチックノブが利用可能
- スライドコンポーネントの迅速な取り付けと取り外し
- 2つのパネルを迅速に取り付け
- 小型/コンパクトサイズ
- カスタマイズ可能なカラー
- グローバルをローカルに
- 「1秒での固定/解除による迅速な位置決めを実現。 狭いスペースでも片手操作が可能」
- 「主要構造と一体化。 幅広い用途、仕様はカスタマイズ可能。」
PFQT
- 工具不要の取り付け
- スプリングの柔軟性が耐振動性を高め、確実なロックを保証。
- コスト効率が高い
- 作動における設計の柔軟性
- パネルやカバーの取り付けに最適
- 機器の分解・再組み立てのサービス時間を短縮
- 平行位置決めに使用
