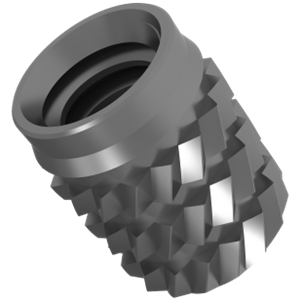

SI® Solid Body Press-In Insert
プラスチックの用途における優れたねじ接続
プラスチック部品に信頼性の高いねじ接続を実現するには、複雑な取付作業を必要とせず、引き抜き強度とトルク抵抗の両方を満たすファスナーが必要です。新しいリテンションフィン設計のSI®固体ボディプレスインサートは、必要とされる場面で優れた性能を発揮します。
この溝なしコールドプレスインサートは、標準的なプレスインサートを超える革新的なアプローチを採用しており、熱圧入や超音波を使用せずに強固で再利用可能なねじ山を形成します。
独自のリテンションフィン設計による卓越した性能
SI®固体ボディプレスインサートは、最も過酷な用途においても確実な接続を実現する、優れた性能を備えています。
- リテンションフィン（突起）により、市場に出回っている他のSI®固体ボディプレスインサートよりも大幅に優れた引抜力を実現
- ABS樹脂の引抜強度は、大型サイズで最大142ポンドに達する
- 36インチポンドを超えるトルクアウト値
様々な産業および用途にわたる汎用性
SI®固体ボディプレスインサートは、ほとんどの熱硬化性樹脂を含む硬質プラスチックに優れた適合性を持ち、多様な産業分野での使用に適しています。
自動車
- 内装パネル
- ダッシュボード
- シート部品
- コンソール
エレクトロニクス
- 回路基板保護
- 電子エンクロージャ
医療用
- ハウジング機器
- 調整ノブおよびスイッチ
消費財
- スポーツ用品
- 楽器
- 家庭用品
家具
- モジュール式キャビネット
- 可動棚
3ステップの簡単な取付
SI®固体ボディプレスインサートの取付は、簡単で効率的です。特別な設備や複雑な方法は必要ありません。標準的なアーバープレスだけで取付が完了できるため、時間とコストを削減しながら、一貫した信頼性の高い結果を得ることができます。
ステップ1
適切なサイズの取付穴を準備する。正確な取付間隔を確保するため、成形された穴が望ましい。
ステップ2
ファスナーを取付穴に合わせ、向きを調整する。
ステップ3
ファスナーが完全に固定されるまで、適切な圧力をかける。
以下の動画例をご覧ください
SI®固体ボディプレスインサートの概要
- リテンションフィン（突起）により、標準のプレスインサートに比べ、引き抜き抵抗力が大幅に改善
- 右巻きローレットが母材に直接食い込み、優れたトルク抵抗を実現
- コールドプレス加工により、超音波や熱かしめ装置が不要

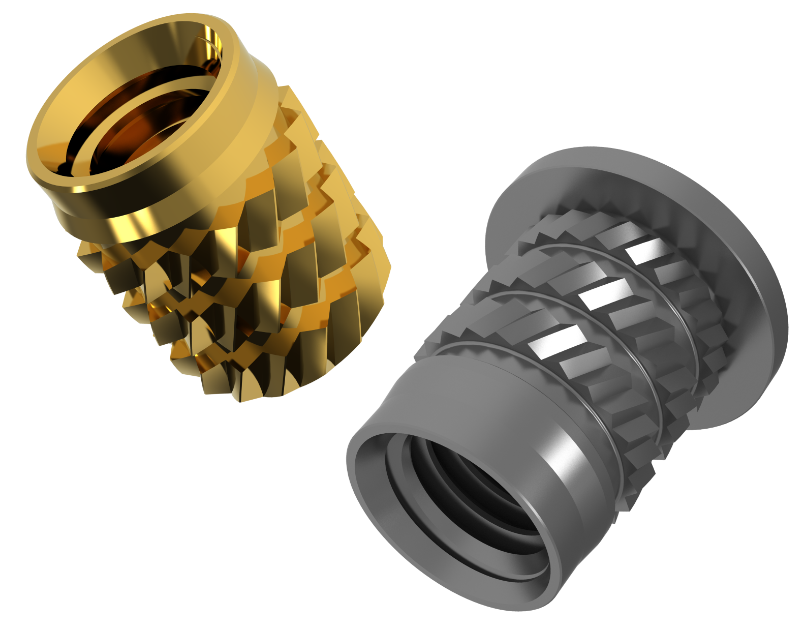

- 真鍮、ステンレス鋼、アルミニウムといった多様な材質のオプションを用意
- インチねじサイズとメートルねじサイズの幅広いサイズを用意
- 標準的なストレートウォール取付設計（IPA/IPB/IPC）や、逆挿入用途でより高い引張荷重に対応するフランジヘッド設計（IPFA/IPFB/IPFC）など複数の構成オプションも用意
実証済みの性能
ファスナーの性能は、製品の品質を左右する重要な要素です。SI®固体ボディプレスインサートは、市場基準を満たす、あるいは上回るよう厳格なテストをクリアしています。主なテスト項目は以下の通りです。
- 取付力の要件
- 様々な材料における引抜強度
- トルク抵抗性
- 多様な環境条件下での性能
その結果、SI®インサートは、すべての重要な試験パラメータにおいて、卓越した機械的強度と高い信頼性があることを示しています。
無料のカスタム試験サービス
当社の無料カスタム試験サービスでは、SI®固体ボディプレスインサートがお客様の特定の用途要件を確実に満たすことを保証します。
当社と直接連携した、以下のサービスを提供します。
- お客様のニーズの評価
- お客様の特定の材質での試験
- 性能指標の文書化および検証
- 包括的な試験報告書および推奨事項の取得
SI®部品は、お客様の用途に合わせて確実に機能することが検証されているため、安心してお使いいただけます。
SI®インサートを選ぶメリット
SI®インサートをお選びいただくことは、締結技術の革新における信頼のリーダーと提携することになります。
当社の包括的な製品ポートフォリオ、製造に関する専門知識、試験プロトコル、および現地レベルでの専門的カスタマーサポートにより、お客様の最も難易度の高い用途に最適なソリューションを確実に提供いたします。
今すぐSI®のエンジニアにご相談ください！
ご不明な点や課題について、SI®のエンジニアがご相談に応じて最適な解決策をご提案させていただきます。
