Insertos de panel cautivos
PEM® ofrece una amplia gama de insertos de panel cautivos ideales para aplicaciones en servidores, especialmente por su acceso seguro, cautivo y sin herramientas a paneles, cubiertas y módulos. Se usan comúnmente en racks de servidor, chasis y gabinetes para fijar paneles metálicos u otros componentes de material delgado, donde la resistencia a la vibración y la facilidad de mantenimiento son importantes. Están diseñados para reducir al mínimo la cantidad de piezas y eliminar los riesgos asociados con componentes sueltos que podrían soltarse y dañar otros elementos.
Los insertos de panel son una opción ideal para aplicaciones en centros de datos y telecomunicaciones, donde el espacio de instalación es limitado y donde es común montar y desmontar con frecuencia.
El retenedor del inserto cuenta con un resalte patentado que garantiza una instalación completa y segura mediante un mecanismo de parada segura. Su tecnología anti-enroscado cruzado corrige el acoplamiento de roscas en ángulo incorrecto para asegurar una alineación adecuada durante la instalación.
Ofreciendo flexibilidad de diseño, está disponible en tres estilos de montaje: de auto clinchado, de ensanchado y flotante, junto con una amplia variedad de tapas estándar para adaptarse a distintos requisitos de aplicación.
Beneficios clave de los insertos de panel:
- Previenen la pérdida de componentes (importante para el diseño modular de servidores).
- Acceso con o sin herramientas, según la configuración.
- Personalizables con estilo de captación, tipo de herramienta e indicadores de color.
- Alta confiabilidad ante vibraciones (por ejemplo, ventiladores de flujo de aire en centros de datos).
- Cumplen con RoHS y están disponibles en varios tipos de recubrimientos.
- MAThread® para prevenir el enroscado cruzado.
Áreas típicas de aplicación en servidores:
- Cubiertas de chasis de servidor
- Bahías de unidades y bandejas de intercambio en caliente
- Gabinetes de switches de red
- Paneles de acceso trasero en sistemas montados en rack
PEM® Tipo PF11M™ / PF12M™ Insertos de panel cautivos con perilla grande, accionados por resorte
PEM® Tipo PF11MF™ / PF12MF™ Insertos de panel cautivos de montaje ensanchado
PEM® Tipo PF11MW™ / PF12MW™ Insertos de panel cautivos de montaje ensanchado, flotantes
PF11M™, PF12M™, PF15M™, PF11MW™, PF11MF™, Insertos de panel cautivos PEM C.A.P.S.®
Descripción: Insertos de panel cautivos accionados por resorte, de auto clinchado, flotantes y de montaje ensanchado. Mejor para bandejas, módulos y paneles de servidor que requieren acceso frecuente.
Características:
- Permanece sujeto al panel—previene pérdidas.
- Accesible con herramienta (Phillips o Torx).
- Resistente a vibraciones y duradero.
- Disponible con tecnología MAThread® para prevenir enroscado cruzado.

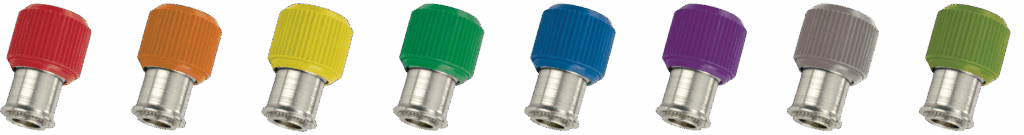

Opciones de material: selección estándar de perillas que incluyen tapas metálicas moleteadas, semi-lisas o lisas, y plásticos OEM C.A.P.S.® (insertos de acceso a paneles en colores).
Grosor de panel: desde 0.79 mm
Instalación: auto clinchado, montaje ensanchado, flotante
Tornillos de panel cautivos PFC2™ y PFS2™
- Tornillo de panel accionado por resorte para operación con herramienta o manual
- Los conjuntos de tornillos permanecen cautivos durante cada montaje y desmontaje
Tornillos de panel cautivos PFC4™ y PFC2P™ con cabeza de tornillo retraíble
- Cabeza totalmente oculta para acceso solo con herramienta
- Cumplen con la norma UL 60950
- Disponibles con tecnología MAThread® para prevenir enroscado cruzado
Tornillos de panel cautivos PF7M™ y PF7MF™
- Inserto de panel accionado por resorte con el menor espacio para aplicaciones de acceso limitado
- Tecnología MAThread® para prevenir enroscado cruzado
- Se instala al ras en la parte trasera del panel
- Disponible con ranura Torx®
PF7M
- Estilo auto clinchado que ofrece alta resistencia a la expulsión
- No requiere preparación especial del orificio
PF7MF
- Apropiado para aplicaciones con distancia corta entre centro y borde
- No requiere alta fuerza de instalación
- Se instala en paneles de cualquier dureza
Tornillos de panel cautivos PFHV™
- Diseño compacto y de perfil bajo para aplicaciones de acceso limitado
- Diseño económico de tornillo cautivo para reemplazar componentes sueltos
- Dos longitudes de tornillo
- Ranura universal / ranura Phillips estándar con opción de ranura Torx®
- Disponible con tecnología MAThread® para prevenir enroscado cruzado
- Ideal para requisitos estrictos de distancia entre centro y borde
Tornillos de panel cautivos SCBR™, SCB™, SCBJ™
- Se fijan de forma permanente en láminas de hasta 0.040” / 1.02 mm de grosor
- Diseño de tornillo cautivo más económico para reemplazar componentes sueltos
- Disponible en versiones con retracción automática (SCBR), flotación axial (SCB) o función de elevación (SCBJ)
- Apropiados para aplicaciones con distancia corta entre centro y borde
Tornillos de panel cautivos de montaje superficial REELFAST® SMTPFLSM™
- Conjunto metálico de tornillo cautivo que se instala en una sola pieza mediante el método de colocación automática (pick and place)
- Ranura combinada con ranura Torx®
- Acabado soldable
Tornillos de panel cautivos de montaje superficial REELFAST® SMTPF™
- El retenedor se instala utilizando técnicas convencionales de montaje superficial
- Solo hay que encajar el tornillo en el retenedor para completar el ensamble
- Perilla estándar de ABS negro
- También disponibles en colores moldeados opcionales
- Disponible con ranura Torx®
- Retenedor: Empacado en carretes reciclables de 330 mm con 400 piezas. El ancho de la cinta es de 24 mm. Se suministra con parche de Kapton® para recogida por vacío. Los carretes cumplen con la norma EIA-481.
- Tornillo: Empacado en bolsas. Los retenedores y tornillos se venden por separado.
Insertos de panel sin herramienta PFAP y PFQT
PFAP
- Diseño de bloqueo automático para aplicaciones de acceso limitado
- Disponible con perilla plástica en color personalizado
- Instalación y remoción rápida de componentes deslizantes
- Fijación rápida entre dos paneles
- Tamaño pequeño / compacto
- Colores personalizables
- Global para lo local
- Permite posicionamiento rápido con fijación y liberación en un segundo. Operación con una sola mano incluso en espacios reducidos.
- Forma una sola pieza con la estructura principal. Amplia gama de aplicaciones; las especificaciones se pueden personalizar.
PFQT
- Instalación sin herramientas
- La flexibilidad del resorte mejora la resistencia a la vibración y asegura un bloqueo firme
- Rentable
- Flexibilidad de diseño en el accionamiento
- Ideal para la fijación de paneles y cubiertas
- Reduce el tiempo de servicio en desmontajes y montajes de equipos
- Se usa para posicionamiento paralelo
