工具不要のPEM® M.2ボードラッチ
迅速かつシンプルなロックとアンロック

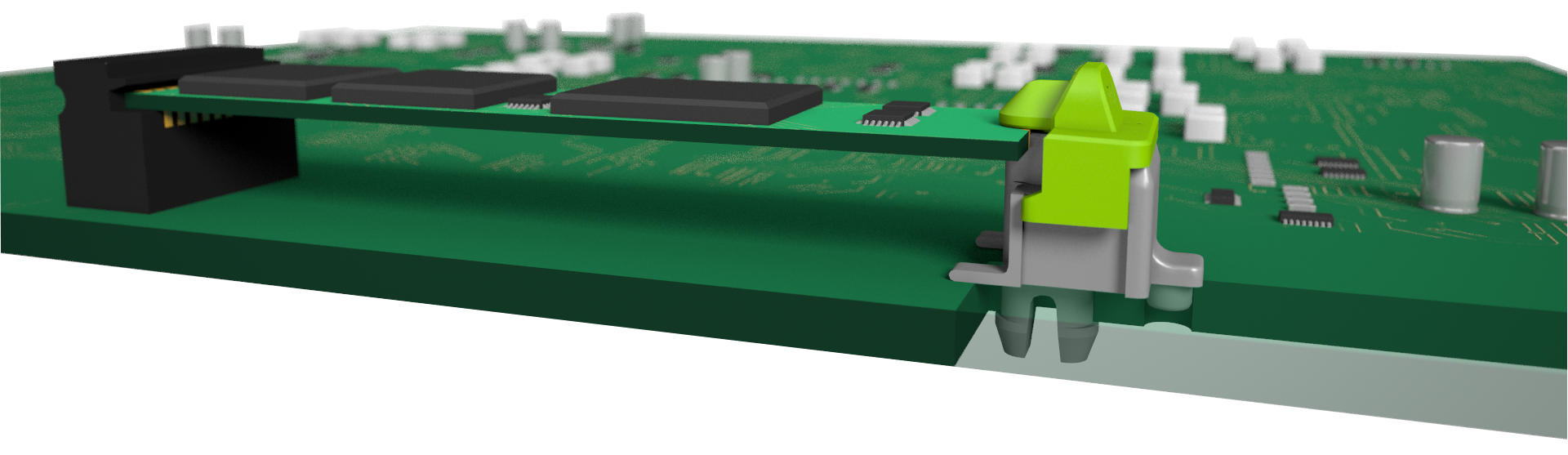

PEM® M.2ボードラッチは、データ通信サーバーにおけるM.2 SSDアプリケーション向けに設計されています。このツールレスコネクタは、ワンプレスのメカニズムにより、ドーターボードをマザーボードへ迅速かつ確実に固定します。
工具は一切不要。シンプルなロックとアンロックを実現します。
主な特徴 - 概要

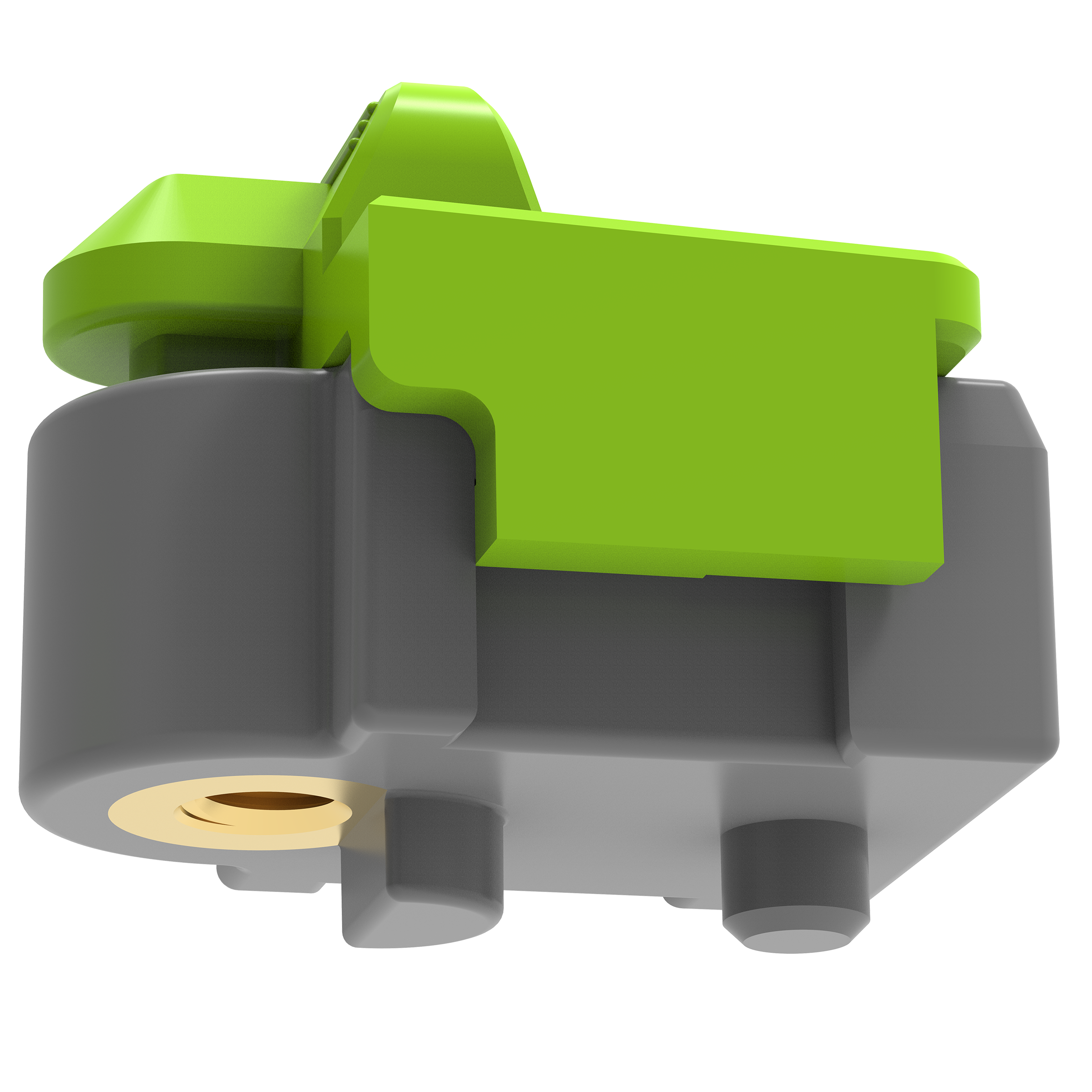

PEM® M.2ボードラッチは、確実な固定と工具不要の利便性を兼ね備えており、
現代のデータセンター運用におけるスピーディーな要望に応えるよう設計されています。
選べる3つの取り付け方法
用途に合わせて最適な取り付けタイプをお選びください：
- 圧入式
PCBAに直接、工具なしの取り付けが可能。組み立てプロセスを効率化します。 - 回転ロック式
1/4回転メカニズムで保持力を強化。使いやすさと高い維持力を両立しています。 - ネジ締結式
最大限の強度が求められる用途に最適。分解や再利用も可能です。
多種なM.2モジュールに対応
１つ仕様のM.2ボードラッチは、様々な仕様のM.2に適用します。1つ仕様のM.2ボードラッチが異なる基板サイズに合わせて取り付け位置を素早く調整できるため、在庫管理を簡素化し、生産の柔軟性を高めます。
設計による電気的安全性
PCBA上のショートは、故障やダウンタイムの原因となります。金属製のファスナーは、繊細な回路トレースやコンポーネント付近で導電リスクをもたらす可能性があります。M.2ボードラッチは、精密に設計されたプラスチック部品を採用することでこの問題を解決。電気的なリスクを排除し、信頼性の高い機械的性能と完全な電気的絶縁を提供します。
M.2ボードラッチを選ぶ理由
工具不要で迅速な取り付け・取り外し
従来のネジを使用したM.2の取り付け方法と違く、工具の必要がなく、PCBAにダメージを与えません。M.2ボードラッチは、「押してロック、引いて解除」というシンプルなメカニズムで従来の付け方法の懸念を解消します。
取り付けは一瞬。M.2 SSDを所定の位置に押し込むだけです。
取り外しも同様に簡単。ラッチを引くだけで解除されます。工具も、部品脱落の心配も、特別なトレーニングも必要ありません。
メンテナンス性の向上
作業員はM.2モジュールを数秒で交換できます。これにより、お客様の運用コストの削減、稼働時間の向上、人員配置の最適化に貢献いたします。
電気的絶縁
金属製のファスナーは電気伝導のリスクをもたらします。M.2ボードラッチのプラスチック構造は、完全な電気的絶縁と信頼性の高い機械的性能を提供し、導電によるリスクを排除します。
省スペース設計
従来のファスナーでは、取り付け箇所の周囲に大きな作業スペースが必要でした。M.2ボードラッチはコンパクトな設置により、レイアウトの厳しいアセンブリにも配置することができ、基板の効率を最大化します。
高耐久性
M.2ボードラッチは、数千回のサイクルにわたり一貫した固定強度と確実な保持力を発揮します。製品ライフサイクル全体を通じて、信頼できる基板の固定と優れる作業性を提供します。
カスタマイズ可能なカラー
お客様会社のテーマ色と合わせ、誤操作防止などの要望に応じて、M.2ラッチの色を簡単にカスタマイズできます。
PEMの新製品「ツールレスファスナーラインアップ」
M.2ボードラッチは、拡大を続けるPEMの「ツールレスソリューション」のポートフォリオに加わりました。これらは、データセンターやサーバーアプリケーション全体で組み立て時間を短縮し、メンテナンス性を向上させるよう設計されています。
