Insertos que todo ingeniero de servidores debe conocer
La demanda de capacidad de datos no deja de crecer debido a las cargas de trabajo de inteligencia artificial, la computación de alto rendimiento y los sistemas de comunicación global. Por eso, las organizaciones están invirtiendo fuertemente en la infraestructura de servidores que impulsa el mundo digital actual. Aunque los servidores blade, los equipos de red y los sistemas de almacenamiento suelen acaparar la atención, hay un elemento crítico que es igual de esencial pero que muchas veces se pasa por alto: la forma en que se sujetan y aseguran físicamente estos componentes.
Desde fijar servidores a racks hasta montar tarjetas de circuito dentro de carcasas, el rendimiento, la confiabilidad y la seguridad de todo un sistema pueden depender de la calidad de unos cuantos insertos clave.
La importancia de los insertos
Una sujeción confiable es fundamental para garantizar la disponibilidad operativa y evitar fallas costosas. Los insertos de baja calidad pueden provocar conexiones flojas, pérdida de señal e incluso daños permanentes al equipo. Más allá de ofrecer seguridad mecánica, los insertos también aseguran el contacto eléctrico adecuado, facilitan el mantenimiento y contribuyen a la estabilidad del sistema a largo plazo.
Hoy en día, con la proliferación de diseños de código abierto y cadenas de suministro globales, los ingenieros se enfrentan a una creciente variedad de componentes de bajo costo. Sin embargo, no todos los insertos están diseñados para responder a las exigencias de entornos críticos como los centros de datos. Las opciones económicas pueden fallar ante el estrés térmico, la vibración o una carga sostenida, lo que puede traducirse en:
- Mayores costos de servicio y mantenimiento
- Rediseños de ingeniería que consumen tiempo
- Tiempos de inactividad no planificados y riesgo para los datos
Dado el alto costo de los componentes de servidor —especialmente las tarjetas de línea, que pueden superar varios miles de dólares—, invertir en sistemas de sujeción diseñados con precisión no solo es una decisión inteligente, sino necesaria. Los insertos cautivos y los mecanismos de inserción/extracción fabricados con materiales de alta calidad y tolerancias estrictas garantizan tanto la confiabilidad como la continuidad operativa.

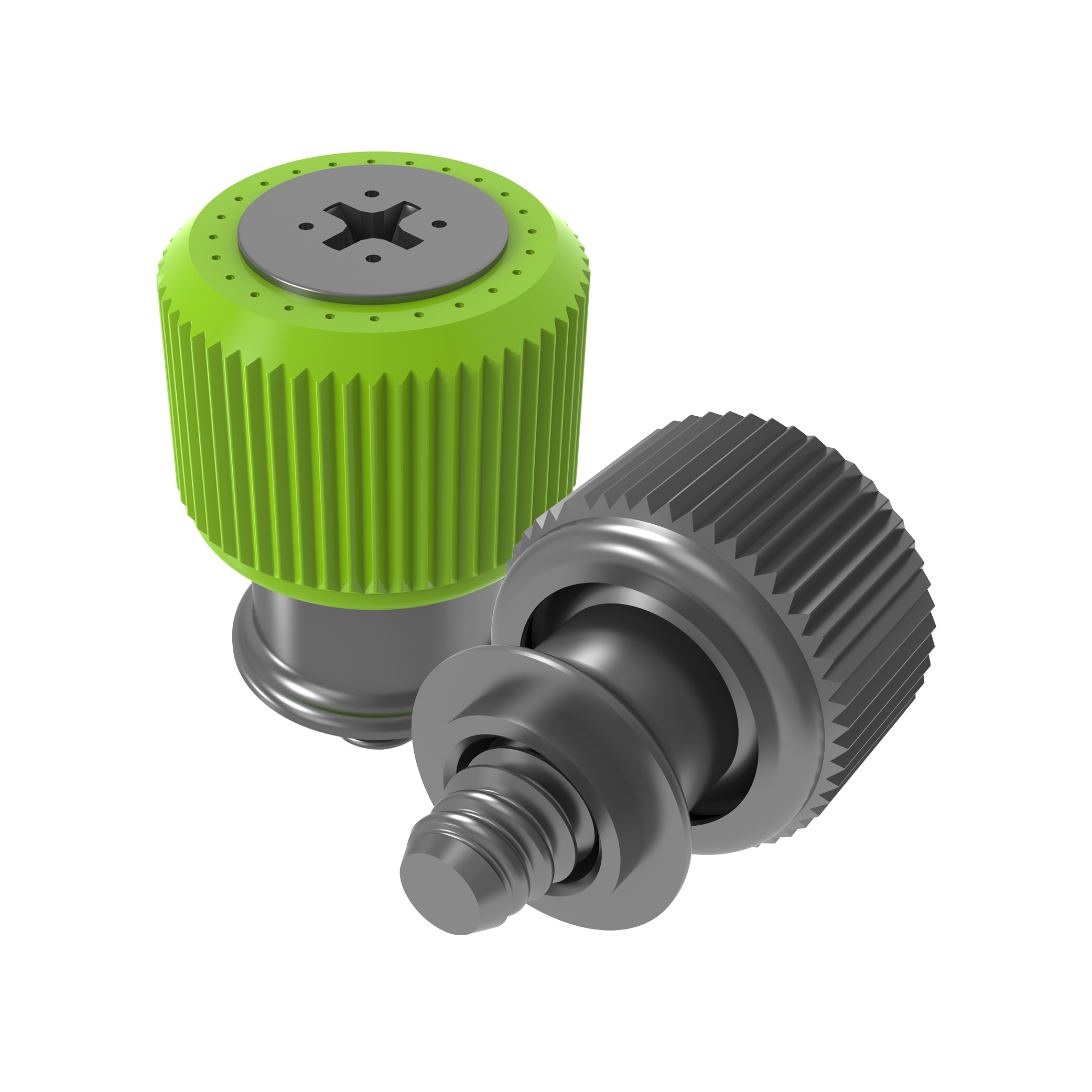

Insertos cautivos: aspectos a considerar
Los insertos cautivos para paneles se utilizan en toda la carcasa y chasis de los servidores para fijar de forma segura paneles, tarjetas de circuito y módulos. Su material y acabado impactan directamente en la durabilidad y la seguridad.
Los acabados de baja calidad pueden deteriorarse con los ciclos térmicos, provocando fricción excesiva, corrosión o roscas barridas. En casos extremos, residuos metálicos desprendidos de tornillos de baja calidad pueden caer sobre las tarjetas electrónicas cercanas y causar cortocircuitos o daños permanentes. Por eso, la integridad del material y la calidad del acabado superficial no son negociables en los insertos cautivos utilizados en servidores.
Los métodos de instalación marcan la diferencia

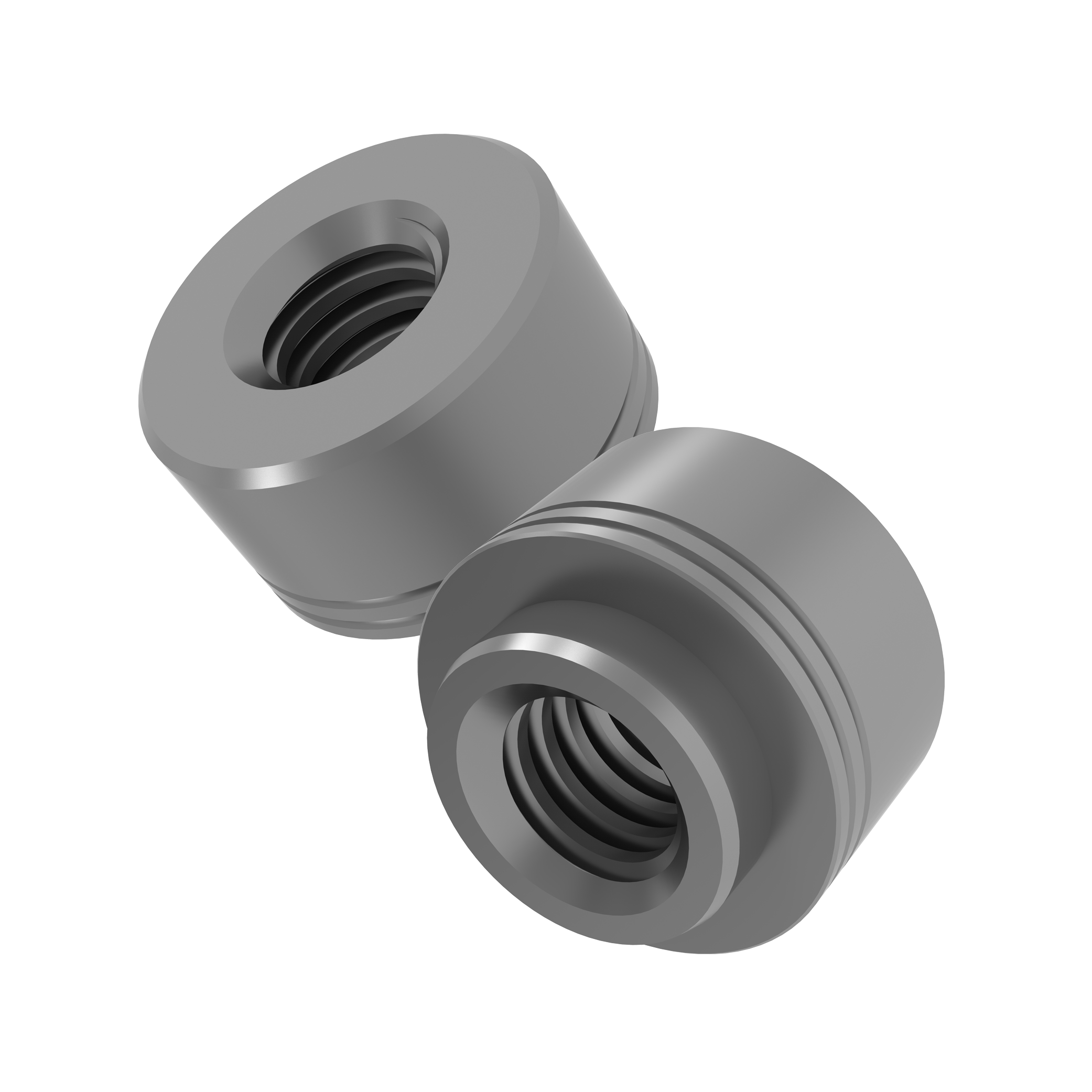

Aunque los insertos tradicionales de ajuste a presión se usan ampliamente, pueden generar tensión en las tarjetas electrónicas durante la instalación, lo que a veces provoca grietas o daños. Los insertos cautivos con tecnología de montaje superficial (SMT) ofrecen una alternativa más inteligente. Se instalan durante el proceso de soldadura por reflujo junto con otros componentes, y forman uniones fuertes y conductivas directamente con la tarjeta, sin necesidad de presión secundaria.
Este método reduce el estrés mecánico y permite una mayor densidad de componentes, lo que facilita diseños de tarjeta más eficientes. Soluciones SMT como ReelFast® SMTSO también ayudan a optimizar la fabricación al permitir la automatización y reducir los costos de mano de obra.
Entre los principales beneficios de los insertos SMT se encuentran la reducción de daños en las tarjetas, menores costos de instalación y compatibilidad total con procesos de ensamblaje automatizados de alto volumen.

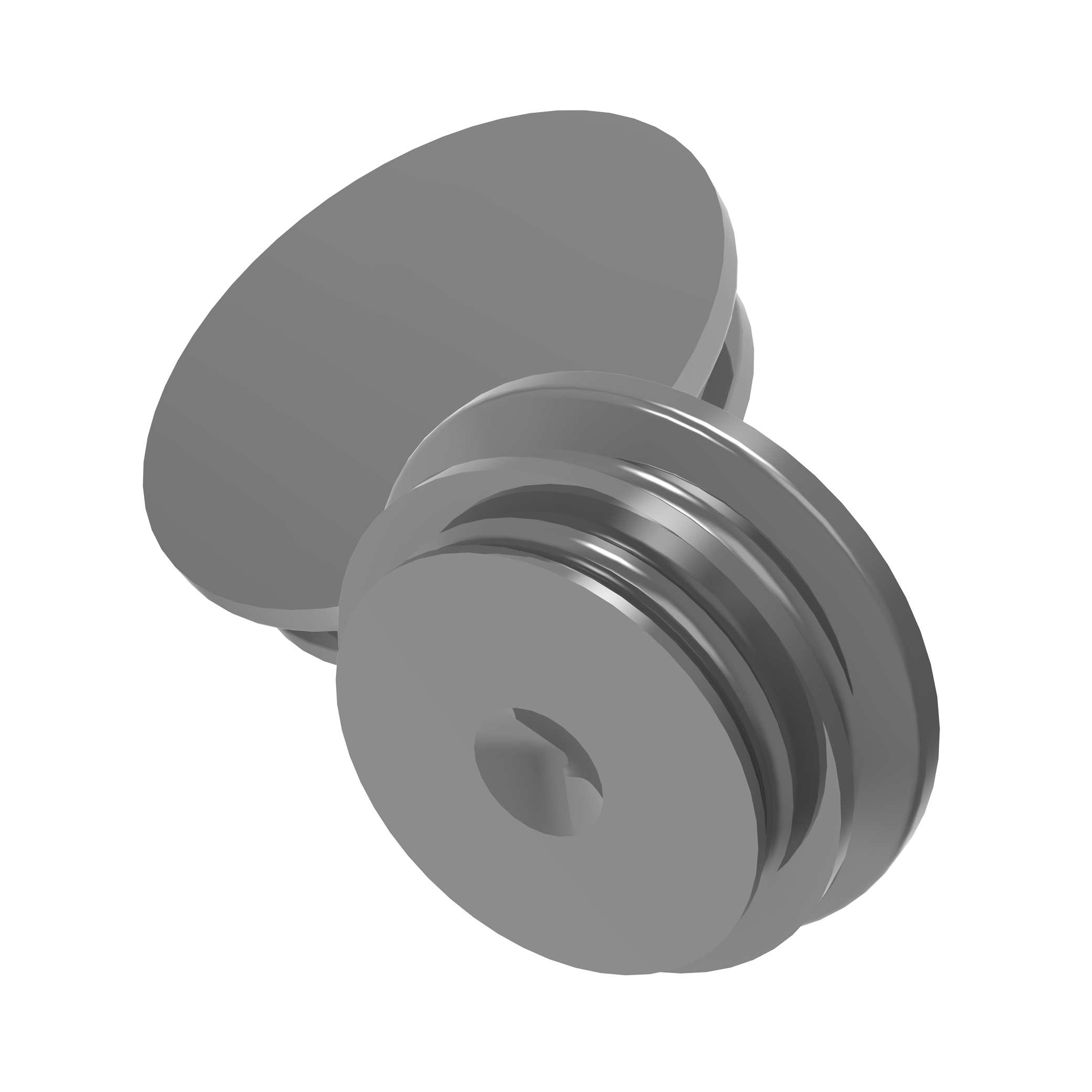

SpotFast®: al ras, compacto y resistente
Al diseñar gabinetes compactos para servidores, los ingenieros necesitan insertos que no comprometan el espacio, el flujo de aire ni la estética. Los insertos PEM® SFP™ SpotFast® permiten unir permanentemente láminas metálicas al ras, incluso con grosores diferentes o materiales distintos, sin protuberancias.
Son especialmente útiles cuando:
- Se requiere un acabado limpio y uniforme para pintura o recubrimiento
- El espacio es limitado y se deben minimizar las obstrucciones superficiales
Al crear uniones al ras y confiables, los insertos SpotFast® respaldan arquitecturas de servidor modernas, compactas y modulares.

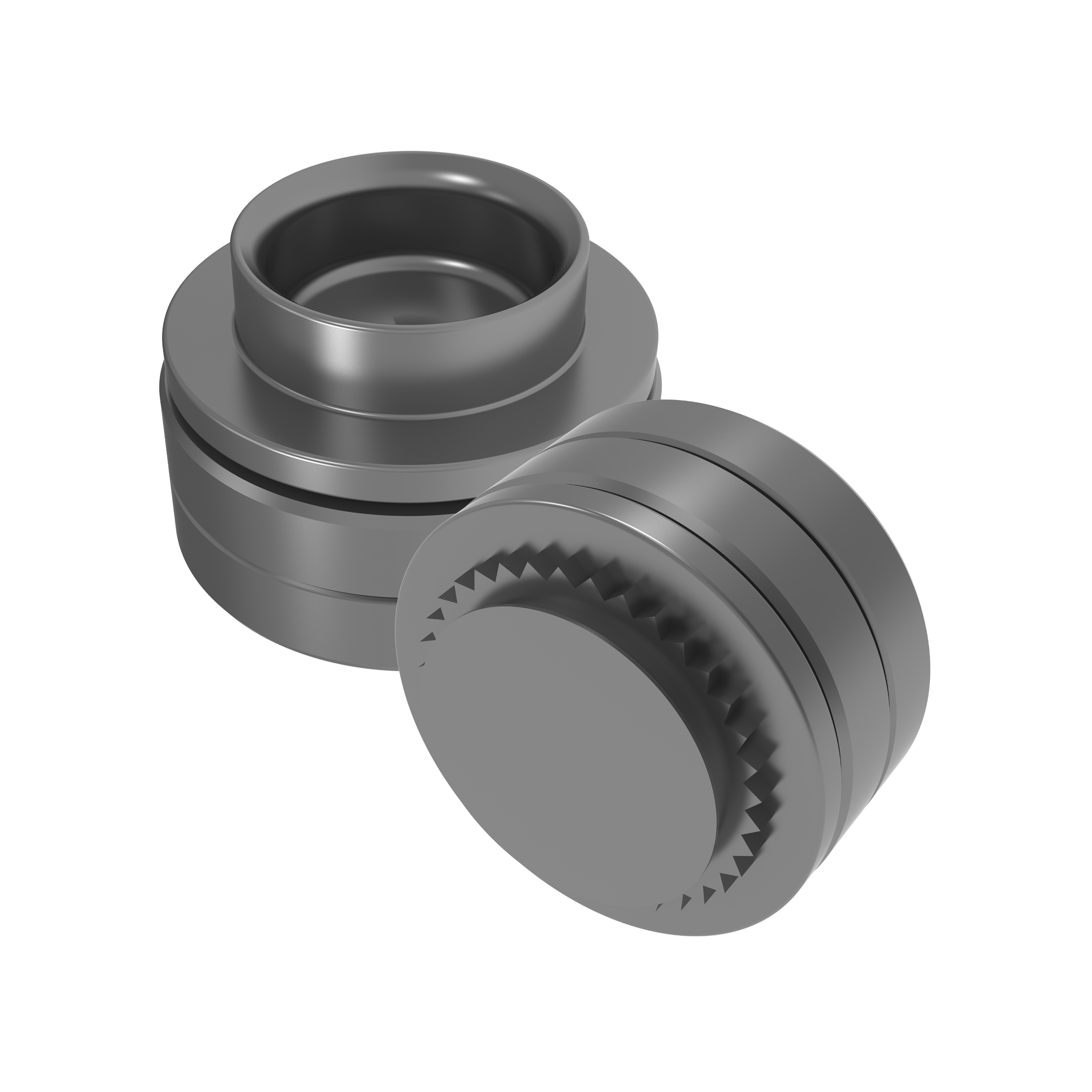

Acceso fluido con insertos de rodamientos de rodillos
En aplicaciones de servidores montados en rack y de comunicaciones de datos donde se requiere acceso frecuente, los insertos de rodamientos de rodillos PEM® ofrecen soluciones de alta durabilidad y baja fricción que mejoran tanto la facilidad de uso como la vida útil del sistema.
Los elementos integrados de rodamientos de rodillos proporcionan un movimiento uniforme y fluido para bandejas, módulos intercambiables en caliente y rieles del chasis, algo clave en entornos de rack densos donde la precisión y la ergonomía son importantes.
Estos insertos mejoran la accesibilidad al permitir un mantenimiento rápido sin herramientas, y su mecanismo de deslizamiento integrado reduce el desgaste y la tensión mecánica con el tiempo. El resultado es un mantenimiento más ágil, menor fatiga para los operadores y mayor vida útil del hardware.
Cómo elegir al proveedor adecuado
Con la rápida expansión del hardware de código abierto y el abastecimiento global de componentes, elegir un proveedor confiable de insertos es más importante que nunca. Algunos criterios clave son:
- Capacidades de ingeniería comprobadas, incluyendo soporte para DFM y DFMEA
- Control de calidad interno, como integridad del recubrimiento y resistencia a la corrosión
- Infraestructura global de fabricación y cadena de suministro
- Cumplimiento total con normas como RoHS y otras directivas ambientales
Un proveedor global garantiza la disponibilidad constante de piezas, respalda la fabricación local y reduce los tiempos de entrega para repuestos o servicios.
La infraestructura de servidores está diseñada para proteger los datos de amenazas virtuales, pero la confiabilidad física comienza con los pequeños detalles, incluyendo cómo se sujetan los componentes. Las piezas de sujeción deben considerarse como parte esencial del diseño del sistema, no como un aspecto secundario. Al especificar insertos validados y de alta calidad desde el inicio, las organizaciones pueden reducir el tiempo de inactividad, evitar retrabajos costosos y garantizar que el equipo del centro de datos se mantenga seguro, funcional y preparado para el futuro.
¿Por qué asociarse con PennEngineering®?
Integración con ingeniería
- Soporte de ingeniería para aplicaciones
- Prototipado y validación rápidos
- Menos iteraciones de diseño y menor tiempo de lanzamiento
Agilidad en la cadena de suministro
- Planeación de capacidad basada en pronósticos
- Tiempos de entrega acelerados y stock de reserva
- Soporte global 24/7 con coordinación a nivel de fabricantes por contrato
Alineación con la sostenibilidad
- Trazabilidad de materiales y abastecimiento responsable
- Consultorías de diseño para la sostenibilidad
- Iniciativas conjuntas para reducir la huella de carbono
Experiencia en ingeniería -- | -- Catálogo ilimitado de insertos -- | -- Conexión local, En todas partes
Tu ventaja competitiva comienza con los servicios PEMedge®.
Mejora el costo y la calidad del producto, prueba soluciones de sujeción alternativas y optimiza el rendimiento de las piezas con soporte de ingeniería de aplicaciones, pruebas, desmontajes de productos, soporte técnico virtual y clases magistrales sobre insertos.
