개요

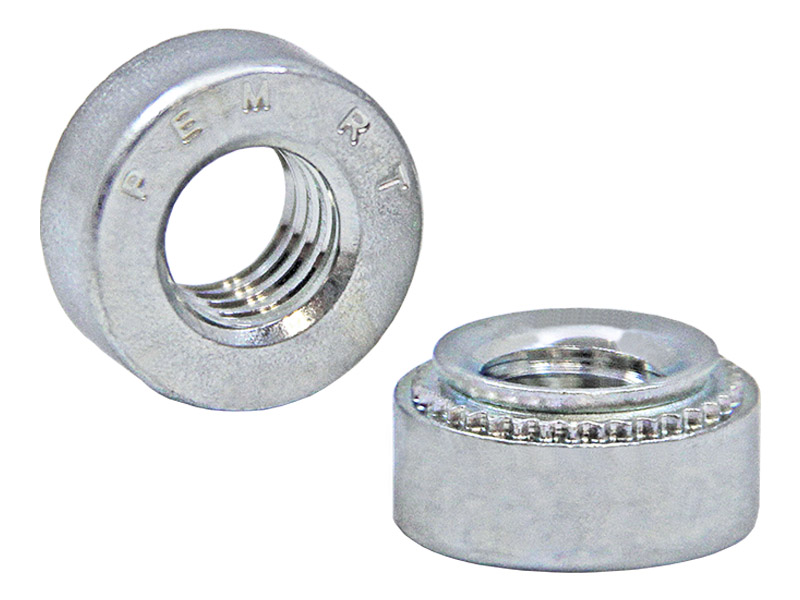

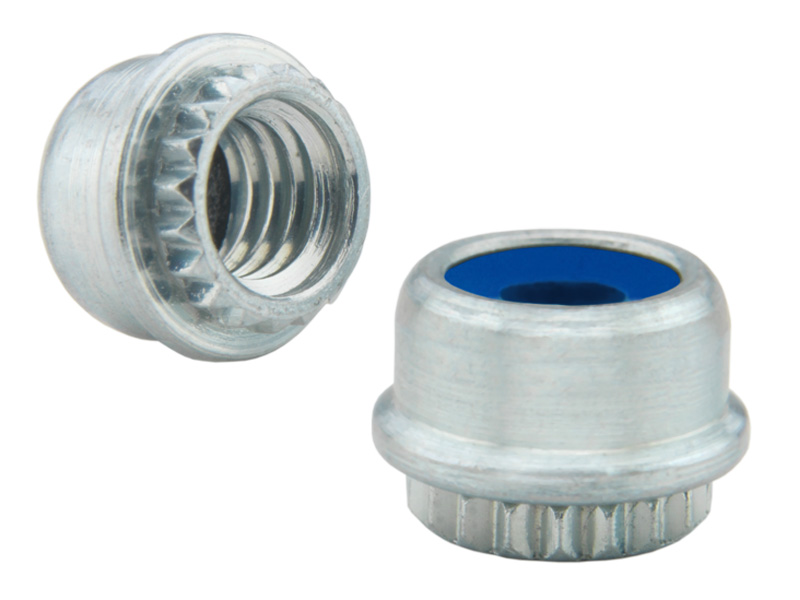

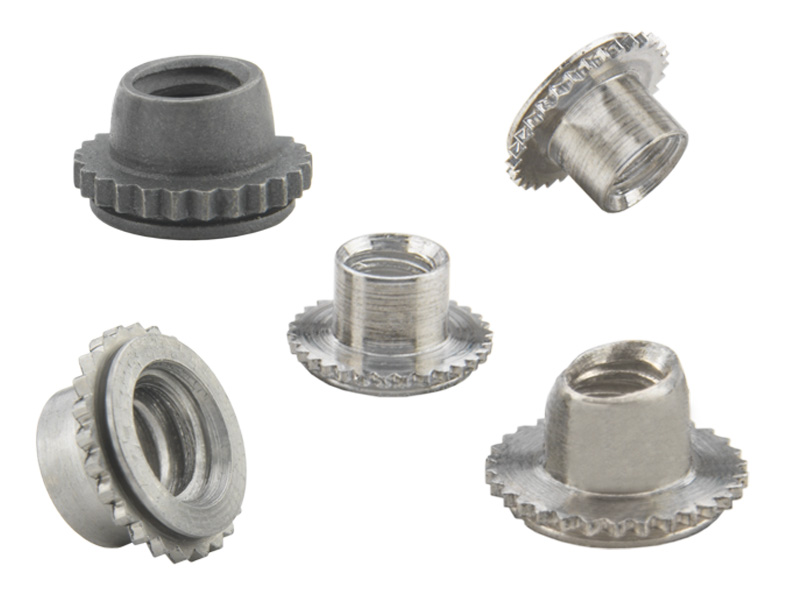

진동 방지 너트 또는 자동 잠금 너트로도 불리는 다용도 잠금 너트는 체결 시 조이거나 풀 때 필요한 토크를 증가시키는 기능을 갖추고 있습니다. 나사산의 최소 직경의 나일론 부품을 추가하면 나일론의 압축을 이용해 마찰을 통해 토크를 유도합니다. 배럴을 타원형으로 축소하면 결합 나사산과 맞물려 마찰력이 더욱 증가합니다. 내부 나사산 프로파일을 경사진 외경을 갖도록 변경하게 되면(프리러닝 로크너트 나사산이라고도 함) 수나사를 편향시켜 예압 시 일반 토크가 증가하게 됩니다..
분야, 용도
잠금 너트는 주기적인 하중이나 진동이 발생하는 모든 분야, 용도에 유용합니다. 상업용 세탁기를 예로 들어보겠습니다. 이 세탁기는 유지보수에 쉽게 접근할 수 있도록 낮은 플랫폼에 장착되어 있습니다. 시간이 지나면 기계의 회전에 의해 발생된 진동으로 인해 나사가 일반 나사산에서 빠져 나올 수도 있습니다. 하지만 프리 러닝 락너트를 사용하면 이 문제를 해결할 수 있습니다. 변경된 나사산 프로파일로 인해 조일 때 발생한 증가된 일반 토크는 사용 중에 나사를 안전하게 유지하는 데 도움이 됩니다.

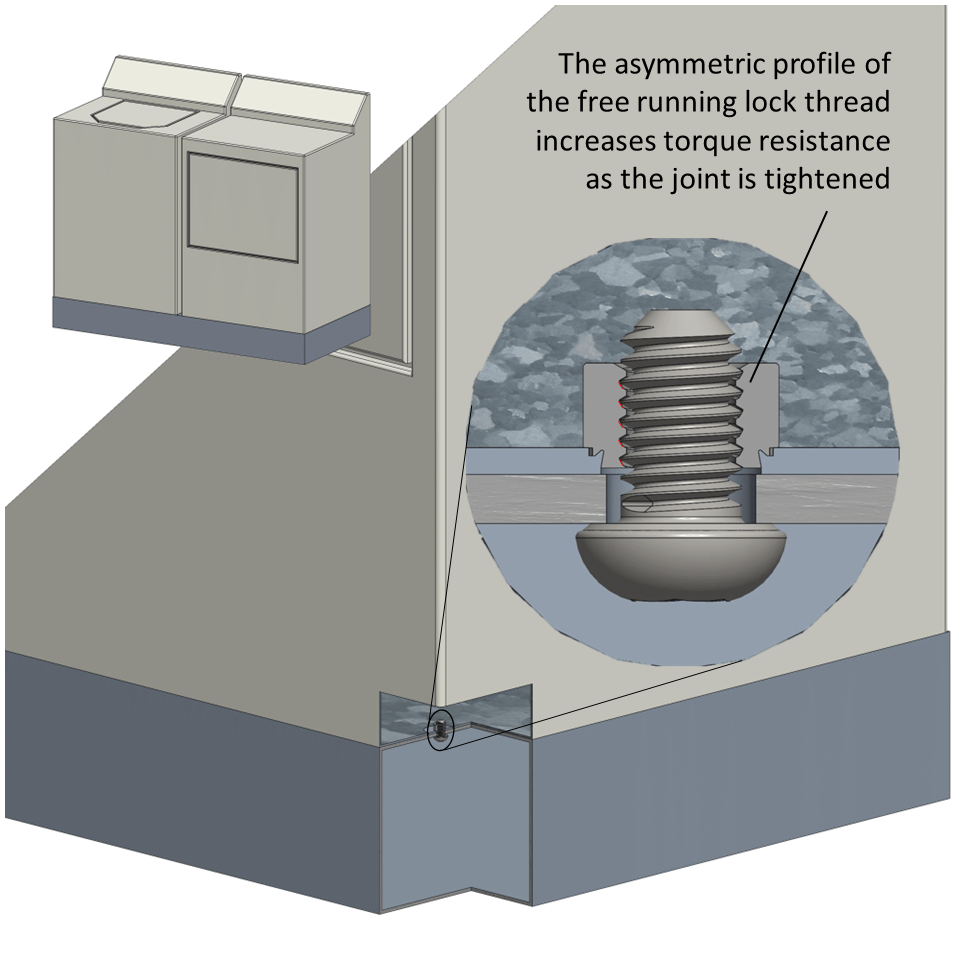

프리 러닝 락 나사산 프로파일은 세탁기에 의해 유발되는 규칙적인 진동을 접합 성능이 견딜 수 있도록 도와줍니다.

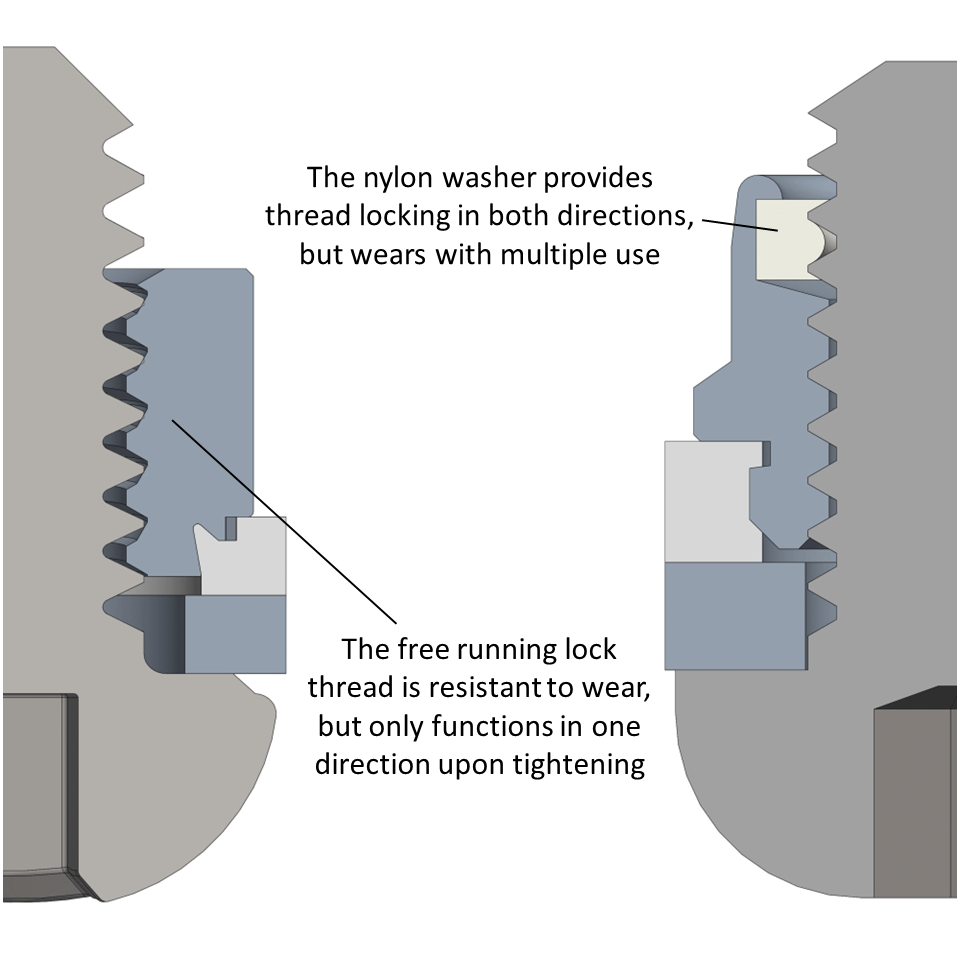

두 가지 나사산 잠금 솔루션인 프리 러닝 락너트와 나일론 와셔 락너트의 유용성을 비교한 것입니다.
대체 솔루션

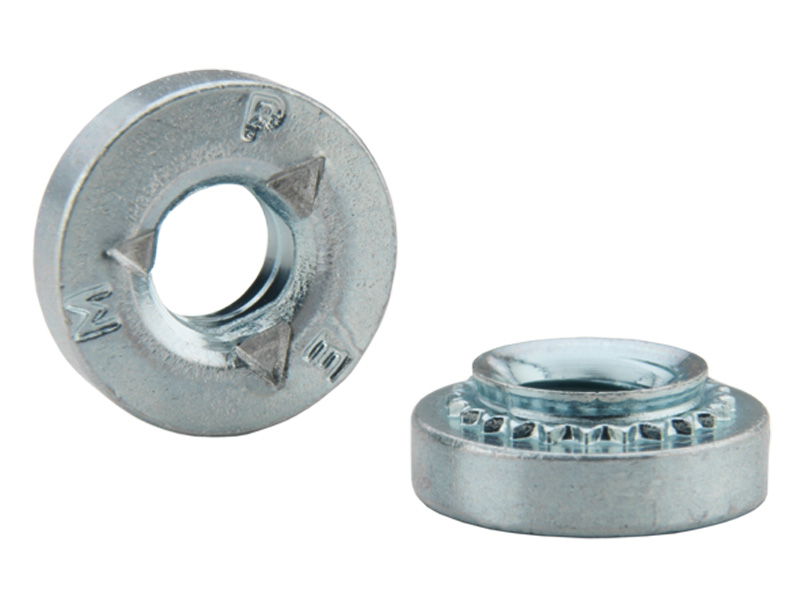

자유 회전 잠금 너트는 조이기 전까지 자유롭게 회전하지만, 경사진 나사산이 한 방향에서만 조여질 수 있어 방향 의존성이 발생합니다. 나일론 인서트와 접힌 나사산 잠금 너트의 일반적인 토크는 나사산 전체가 맞물리는 동안 활성화되며 마모됨에 따라 사용 횟수가 제한될 수 있습니다. 나사산을 완전히 고정하하는 대신 스프링처럼 압축하여 접합 성능의 유효 토크를 증가시키는 분할 와셔가 있습니다. 그러나 경우에 따라 분할 와셔는 진동에 의한 풀림을 촉진하는 동시에 잠금 장치로서 효과적이지 않은 것으로 입증되었으며, 날카로운 모서리가 표면을 파고들 수 있는 날카로운 모서리를 가진 분할 와셔는 부드러운 재질에서는 회전 방지 메커니즘으로 더 잘 작동합니다.
일반적인 부착 기술
대부분의 잠금 너트는 느슨한 부품 또는 금속 패널용 셀프 클린칭입니다. 브로칭 또는 서피스 마운트(SMT) PCB용 잠금 너트는 진동이 심한 환경에서 셀프 클린칭 스탠드오프 또는 너트를 통해 회로 기판을 금속 패널에 고정하는 것이 일반적이므로 드물게 사용됩니다. 잠금 나사산은 또한 캡쳐 너트에 유지될 수 있으므로 일반적인 토크를 높이면서 약간의 플로트를 허용할 수 있습니다.
