개요

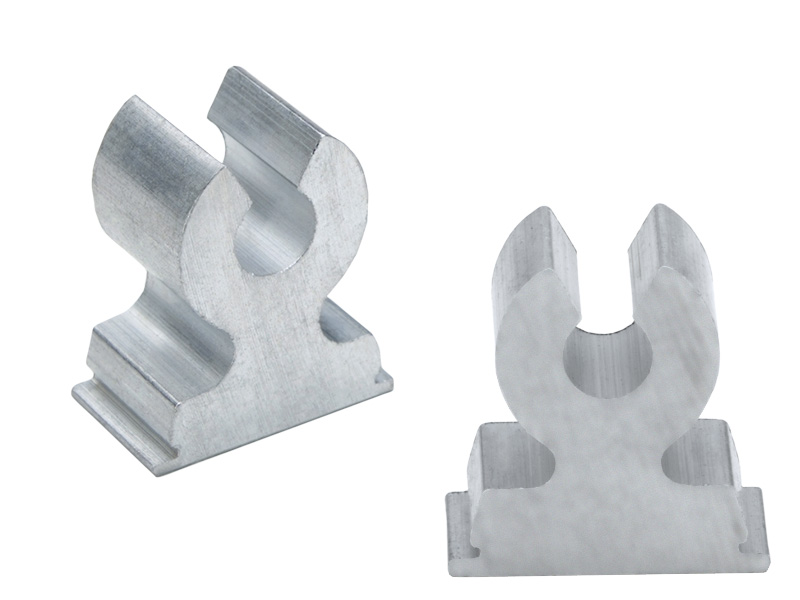

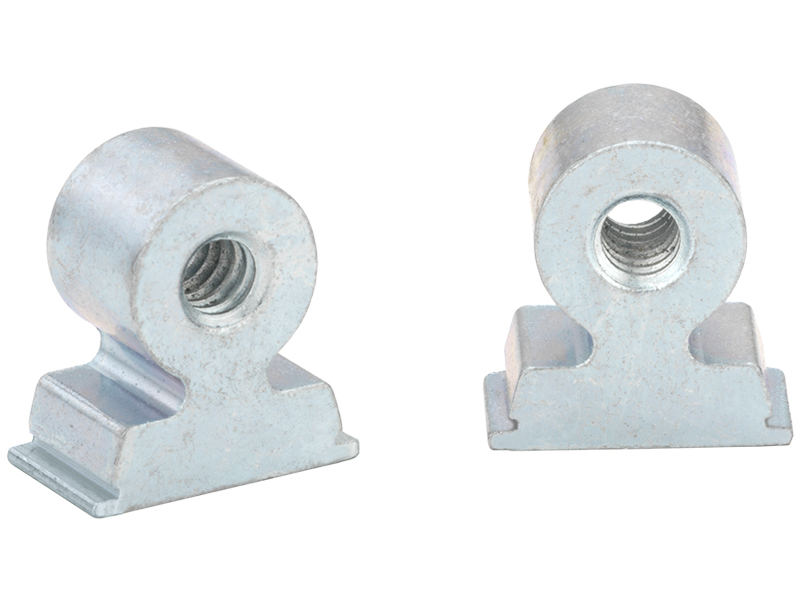

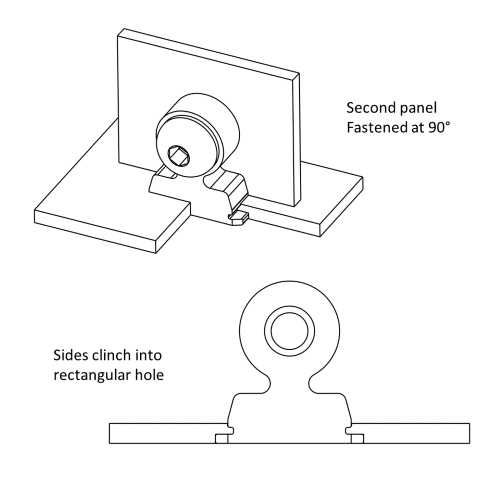

대부분의 패스너는 스탠드오프, 클린치 너트, 택 핀, 나사산 인서트등 축 방향 고정만을 다룹니다. 직각 패스너는 이러한 관습을 깨는 몇 안 되는 패스너 중 하나로, 나사산이 체결 방향에서 90도로 꺾여 있습니다. 직사각형의 측면 체결 베이스가 나사산을 고정하는 원형 상단을 지지하여 패널을 직각으로 서로 연결할 수 있습니다. 또는 상단의 열린 쐐기로 구멍을 뚫지 않은 상태로 두어 셀프 태핑 나사 또는 특정 나사산 크기에 맞는 태핑 나사를 사용할 수 있습니다. 케이블 타이 마운트와 같이 2중 대칭을 이루면 패널의 직사각형 펀칭 가공 구멍 방향을 따라 설치 / 장착할 수 있지만 소결 또는 금속 사출 성형(MIM)과 같은 고가의 제조가 필요합니다.
분야, 용도
직각 패스너는 PCB와 이를 감싸는 금속 하우징과 같이 서로 다른 두 재질을 연결할 때 특히 유용합니다. 소형 서버 랙에서는 PCB와 전기 부품의 가장자리에 직접 체결된 페이스 플레이트 어레이가 사용될 수 있습니다. 특히 직각 패스너를 사용하면 금속 페이스 플레이트 패널에 고정하면서 PCB에 나사산으로 체결되는 나사를 수용할 수 있어 매우 간단합니다.

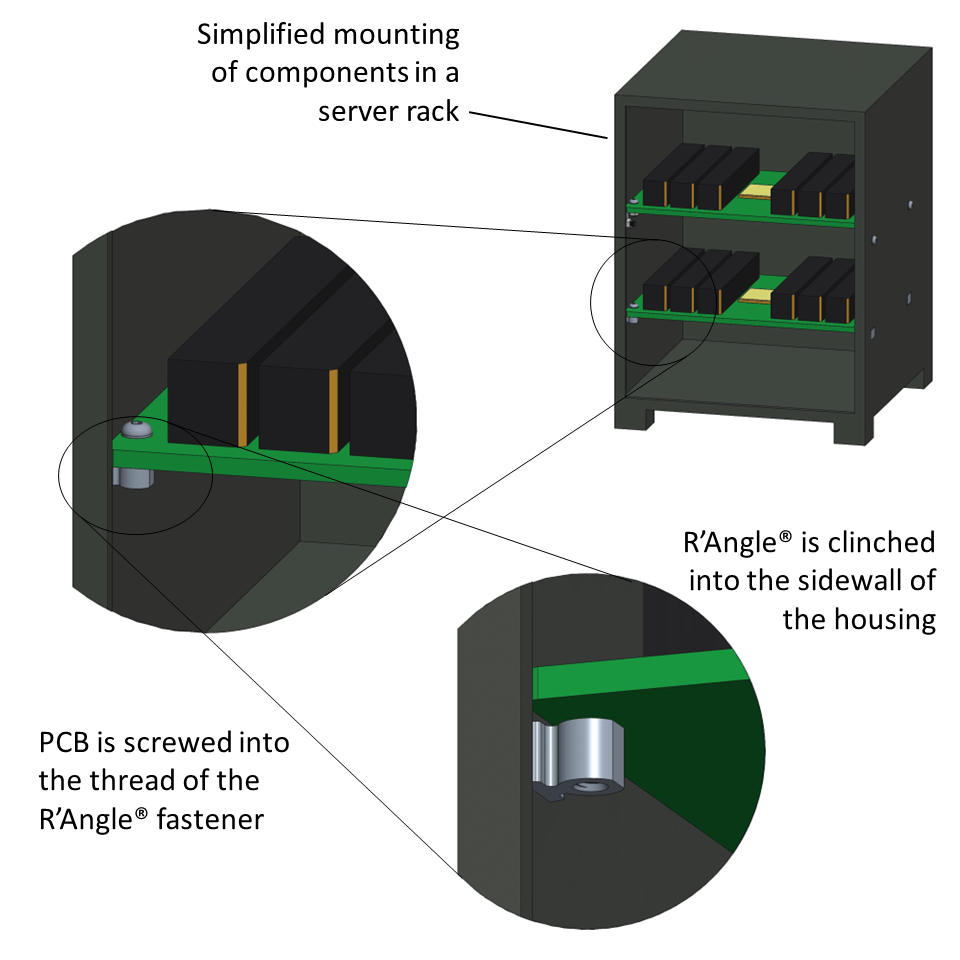

소형 서버 랙의 벽면에 장착된 PCB 부품.

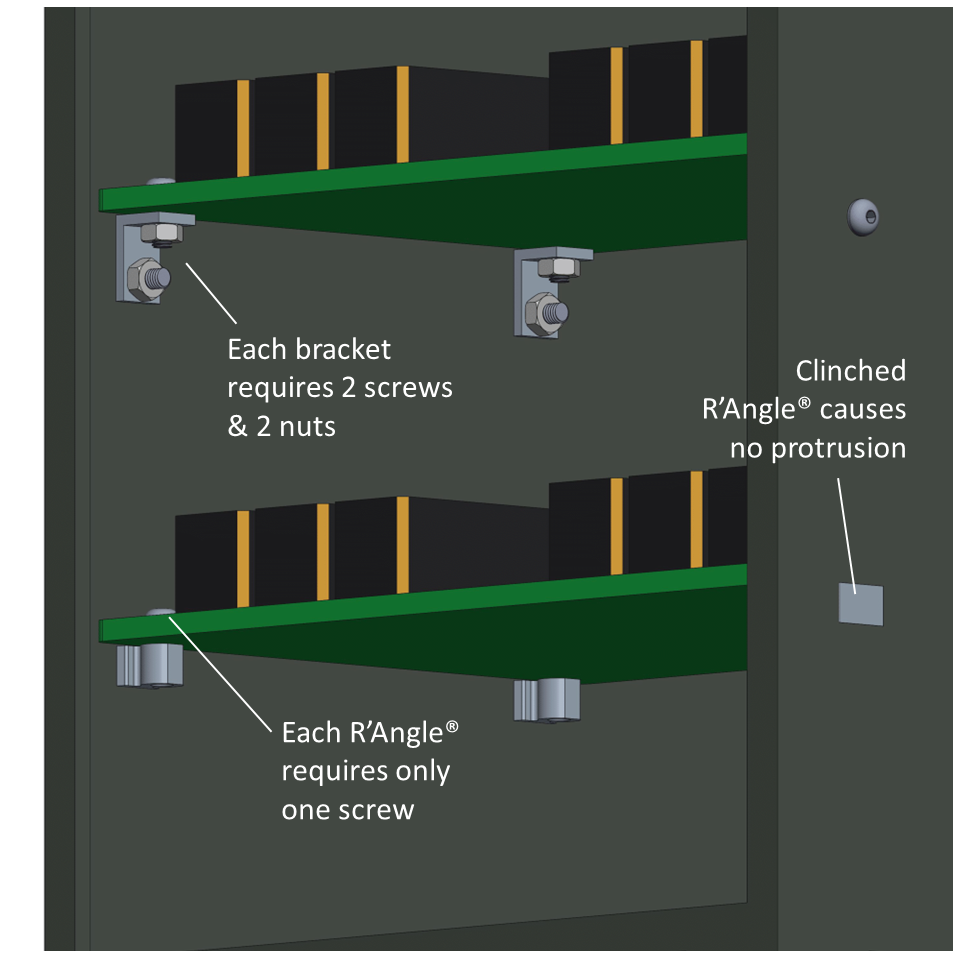

앵글 브래킷과 R'Angle® 패스너 사이의 느슨한 부품 비교.
대체 솔루션
직각 접합을 위한 대표적인 솔루션은 사각 브래킷으로, 양쪽 끝에 구멍이 있는 90°로 구부러진 금속 스트립을 사용해 두 패널을 나사로 고정하는 방식입니다. 이 방법은 고가의 클린칭 부품에 필요한 설치 기계를 피할 수 있지만, 더 많은 손과 더 많은 부품이 필요하고 설치/장착에 더 많은 시간이 소요됩니다.사각 브래킷은 클린칭이 어려운 플라스틱이나 PCB 같은 이종 재질을 결합하는 데 유용할 수 있지만, 표면 실장(SMT) 방식의 다양한 직각 패스너는 이러한 상황 중 일부를 해결할 수 있습니다.
일반적인 부착 기술

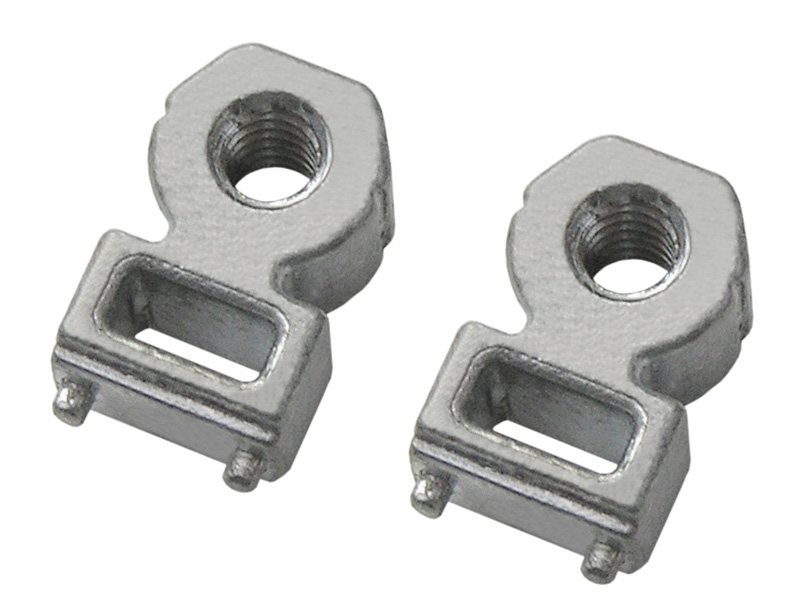

셀프 클린칭 직각 패스너는 일반적으로 플라스틱 또는 금속 커버 패널을 금속 하우징에 나사로 고정할 때 사용됩니다. 그러나 일부 분야, 용도에서는 리플로 솔더 패드 또는 페이스트를 사용하여 직각 패스너를 회로 기판에 접착하는 SMT 직각 패스너를 사용하여 전기 부품을 PCB에 장착하는 경우도 있습니다.
