개요

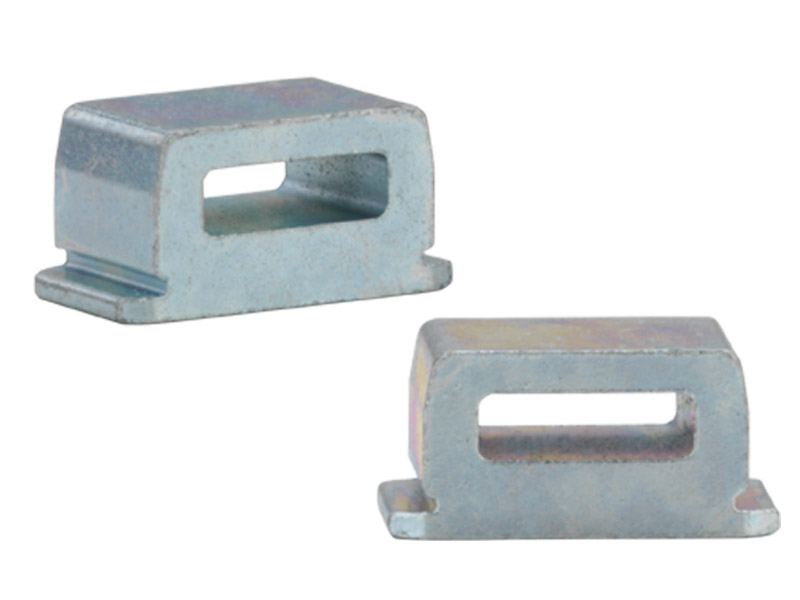

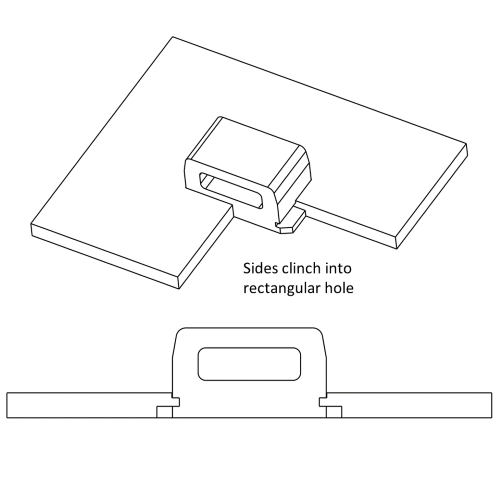

케이블 타이 마운트는 직사각형의 설치 공간과 직각 패스너에서만 공유되는 고유한 체결 기능을 갖추고 있습니다. 짧은 면에는 플랜지 헤드와 언더컷이 모두 있어 직사각형의 펀칭 가공된 구멍에 체결할 수 있습니다. 이 직사각형 베이스에는 부품 길이에 수직으로 지퍼 타이를 통과할 수 있는 수평 관통 구멍이 있습니다.
일반적인 회전 대칭 부품과 달리, 케이블 타이 마운트는 180° 대칭 구조를 갖습니다. 직사각형 구멍의 방향에 따라 설치 / 장착되는 부품의 방향이 결정되므로 제조 공정 초기 단계에서 적용 용도 및 요구 사항을 고려해야 합니다.이 부품은 사각형 구조로 인해 일반적으로 금속 사출 성형 또는 금속 분말 소결(주로 스테인리스 스틸) 방식으로 제작됩니다.
분야, 용도
도로변 건설 전광판은 대형 LED 스크린과 전자 장치가 얇은 금속 인클로저 안에 들어 있으며, 작업자가 결함이 있는 부품을 수리하거나 교체하기 위해 열 수 있습니다. 이 조립 과정에서 많은 전선이 포함되기 때문에 케이블 관리가 중요한 요소가 됩니다. 금속 모재 두께의 하우징에 설치된 케이블 타이 마운트는 제조업체가 의도한 구성으로 케이블을 지퍼 타이로 정리할 수 있는 명확한 부착 지점을 제공하며, 이러한 부착 지점의 방향에 따라 케이블의 배선 경로가 결정됩니다.

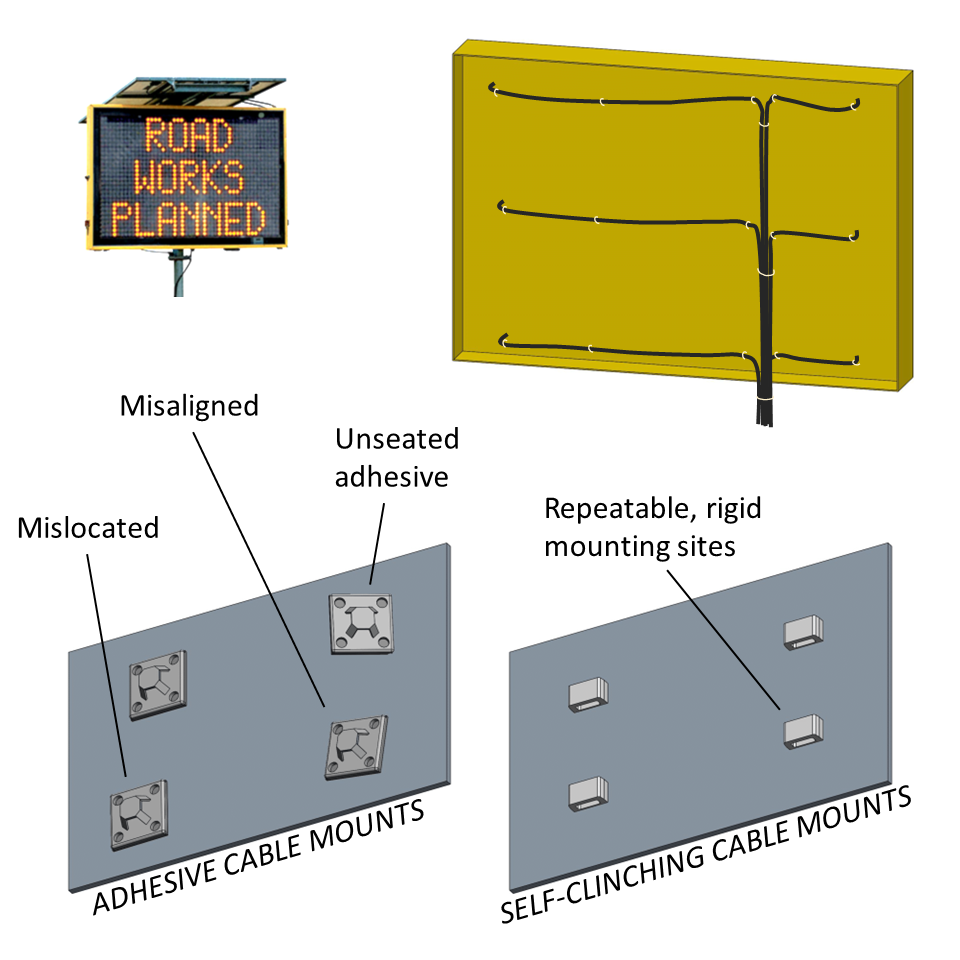

보조 접착식 케이블 타이 마운트와 사전 설치된 셀프 클렌칭 케이블 타이 마운트의 비교.
대체 솔루션
접착식 백킹이 있는 플라스틱 마운트는 저렴하고 신속한 솔루션은 분야, 용도에 따라 케이블 관리를 보다 유연하게 조정할 수 있기 때문에 자체 클렌칭의 일반적인 대안으로 활용됩니다. 이 방식은 제조 공정을 단순화하는 장점이 있지만 케이블을 정리하는 작업자가 원하는 위치에 마운트를 설치할 수 있어 잘못된 구성으로 인한 문제 발생의 위험이 높아지므로 더 많은 책임을 져야 합니다. 또한 접착제는 건설 장비가 햇볕에 구워지는 더운 기후의 도로에서 발생하는 것과 같은 극심한 온도 변화가 반복되는 환경에서는 쉽게 약화될 수 있습니다. 또 다른 대안은 평행한 구멍을 펀칭가공하여 지퍼 타이를 하우징 패널에 직접 체결하는 것으로, 구멍의 방향을 활용해 적절한 케이블 구성을 유도하는 데 유용할 수 있습니다. 그러나 이 방법은 인클로저가 환경에 더 많이 노출되므로 악천후 시에는 바람직하지 않은 솔루션입니다.
