개요

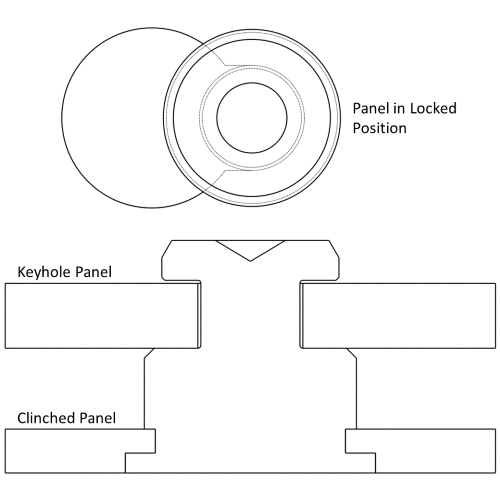

키홀 스탠드오프는 본체 상단에 고유유한 부착 기능이 있습니다. 일반적인 디자인에는 좁은 기둥 위에 고정 디스크가 있고,디스크보다 직경이 약간 큰 숄더에 고정 디스크가 장착되는 방식이 있습니다.패스너의 반대쪽은 키홀 디자인이 회전 대칭을 이루며, 적용 분야에서 토크가 발생하지 않기 때문에 다양한 체결 기술을 적용할 수 있습니다. 토크 저항력이 필요하지 않기 때문에 원형 바 스톡은 키홀 스탠드오프에 가장 일반적으로 사용됩니다..
분야, 용도

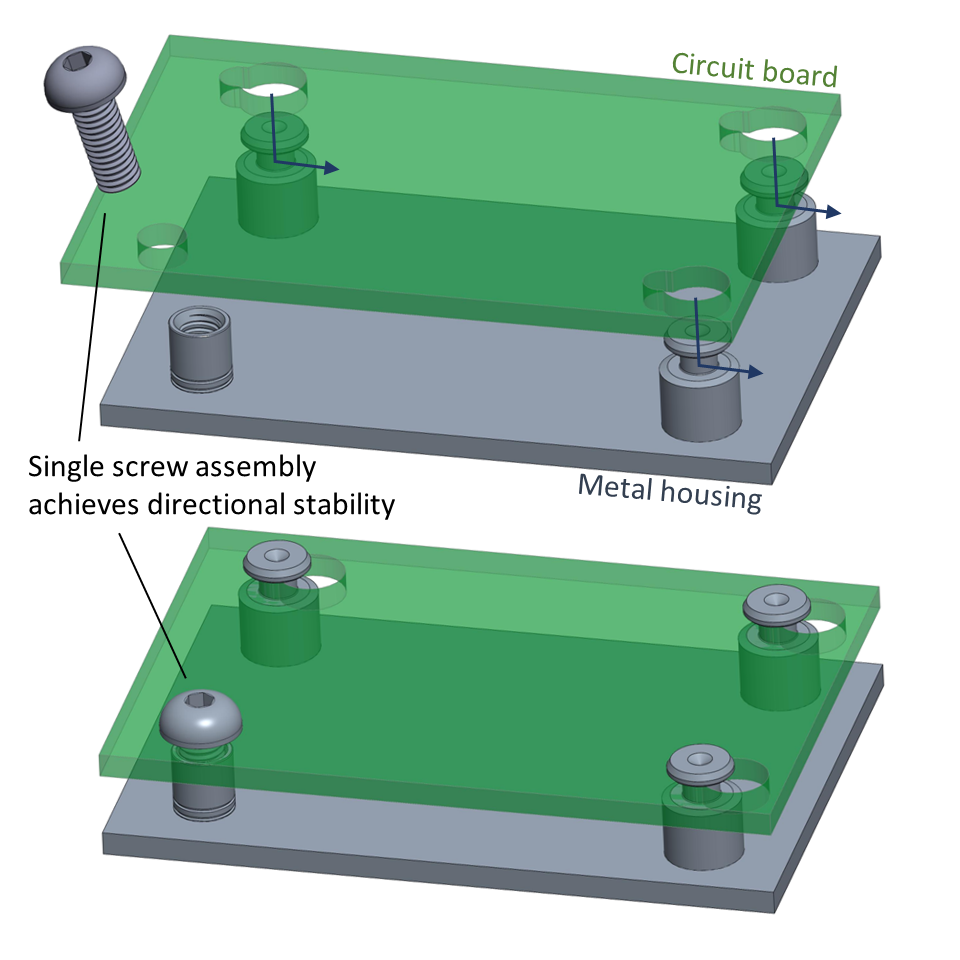

'키홀'이라는 용어는 패널(일반적으로 PC 기판)의 구멍 모양이 열쇠 구멍(튀어나온 부분이 하나 있는 원형 구멍)과 유사하다는 점에에서 유래했습니다. 구멍의 직경은 리테 이닝 디스크를 수용하고 어깨에 맞물리며며, 절단 폭은 PCB를 제자리에 밀어 넣을 때 기둥에 걸쳐 있습니다. 간단한 분해를 위해 PC 보드의 세 모서리는 KEYHOLE® 스탠드오프로 지지하고 마지막 모서리는 나사산 스탠드오프로 지지할 수 있습니다. 이 방식은 세 개의 이동 축을 모두 고정하는 데 나사 하나만 필요합니다.
3-키홀, 1-나사 분야, 용도로 안정성을 유지하면서 하드웨어 풀림을 최소화합니다.

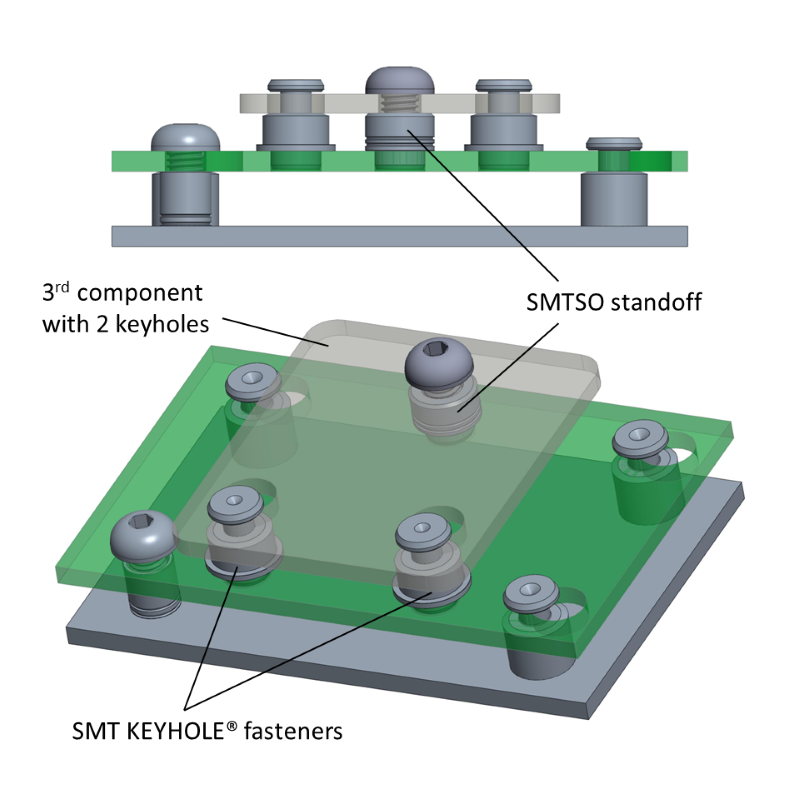

세 번째 구성 요소는 표면 실장을 통해 패스너를 PCB에 장착하는 2키홀, 1나사 패널로 조립에 장착됩니다.
대체 솔루션
같은 용도에서 네 모서리를 모두 나사산 스탠드오프로 고정하면 부품 다양성을 최소화할 수 있지만 네 연결부를 모두 나사산으로 조이고 푸는 데 시간이 걸리기 때문에 조립 편의성이 떨어집니다. 키홀과 나사산 스탠드오프를 조합하면 반복적인 분해가 용이하면서 생산 조립 속도를 높일 수 있습니다. 조립 시 움직임이 필요하기 때문에 KEYHOLE® 스탠드오프만으로는 PC 기판을 완전히 고정할 수 없습니다.
일반적인 부착 기술

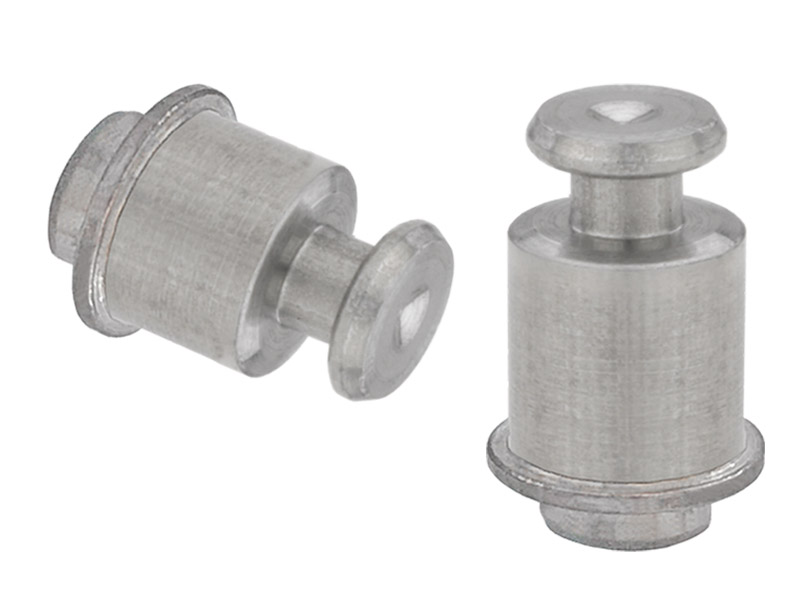

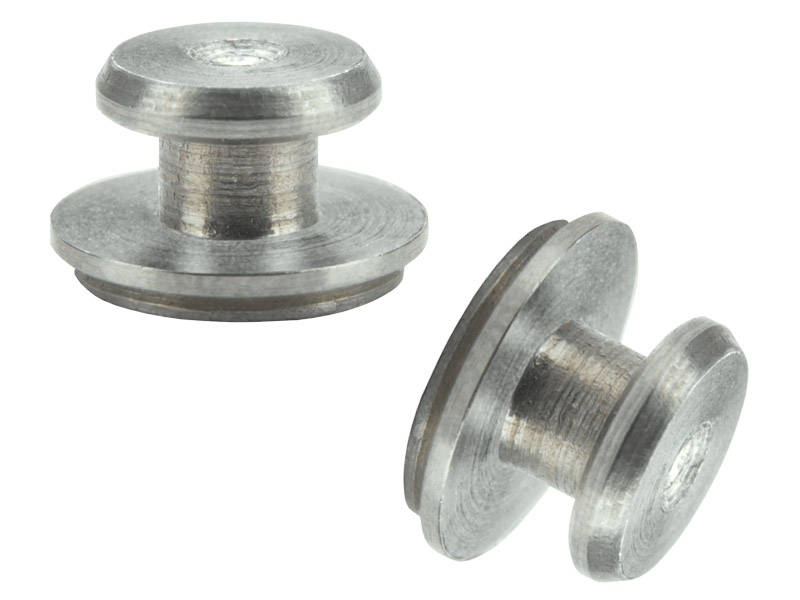

일반 나사산 스탠드오프와 마찬가지로, 키홀 스탠드오프는 셀프 클린칭 방식으로 패널에 부착할 수 있습니다. 또한 여러 층의 패널 또는 부품 스택의 경우 브로칭 또는 표면 실장 기술(SMT)방식을 활용하여여 PC 보드에 장착할 수 있습니다.
제품에 대해 자세히 알아보려면 셀프 클린칭에 대한 SK 데이터시트와 브로칭 및 SMT 옵션에 대한 K 데이터시트를 참조하세요.
