개요

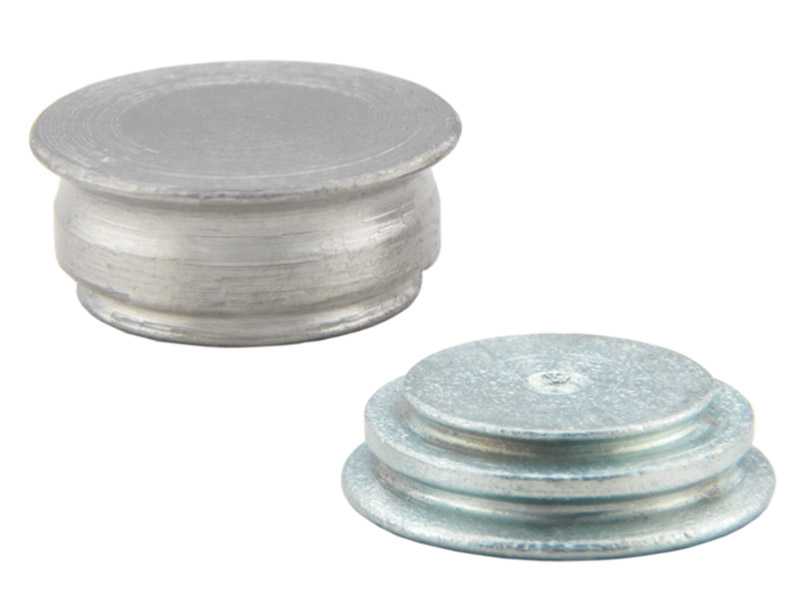

SpotFast® 패스너는 두 개의 평행한 패널을 서로 맞대어 용접 없이 결합하는 스폿 용접의 기능을 모방하는 것이 목적입니다. 이 패스너는 두 개의 별도 셀프 클린칭 기능을 겹쳐 놓아 두 개의 금속 패널을 한쪽에서만 설치하여 패널이 각각의 언더컷으로 흐를 수 있게 합니다. 배럴의 중간 부분은 더 두꺼운 패널을 위해 연장할 수 있으며, 패널이 서로 회전할 수 있도록 와셔를 장착할 수 있습니다. 이 와셔는 세 번째 패널로 교체하여 흥미로운 회전 조인트를 만들 수도 있습니다.
분야, 용도

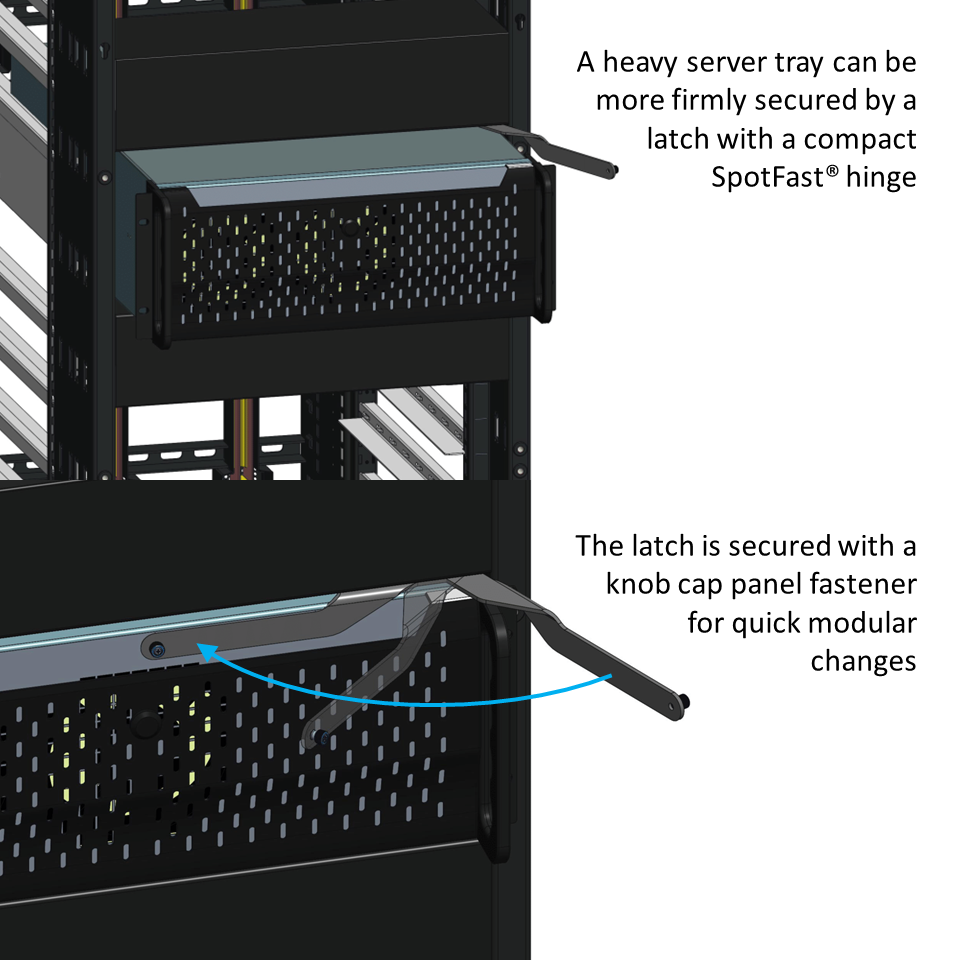

서버 랙은 정밀한 공차와 유용한 공간을 최대화하는 것이 중요한 일반적인 응용 분야입니다. 일부 서버 랙은 쉽게 접근하고 유지보수할 수 있도록 트레이에 부착된 구성 요소가 레일 위로 회전하며, 이후 스윙 암을 사용하여 서버의 앞면에 걸고 수동으로 조일 수 있는 캡티브 나사를 사용해 고정됩니다. 전통적인 힌지는 외부로 튀어나오거나 전기 구성 요소를 침해하는 방식으로 스파인 공간을 요구하지만, SpotFast® 패스너는 캡티브 와셔 위에 잠금 팔을 서버 트레이에 고정하여 낮은 프로파일을 유지할 수 있으며, 이로 인해 팔은 매우 적은 변형으로 자유롭게 회전할 수 있습니다. 이는 서버 랙에서 자유롭게 회전하는 트레이를 견고하고 컴팩트하게 고정하는 방법을 제공합니다.
패널 간 패스너는 고정 리벳 대신 클린칭 디자인을 활용하여 매우 독특한 응용 분야를 찾습니다.

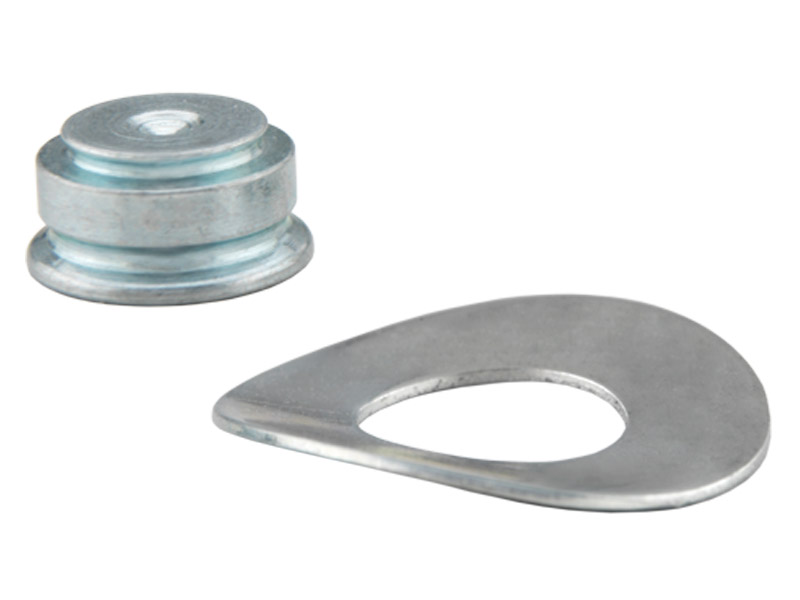

와셔 옵션이 있어 컴팩트한 힌지 어셈블리를 가능하게 합니다.
대체 솔루션

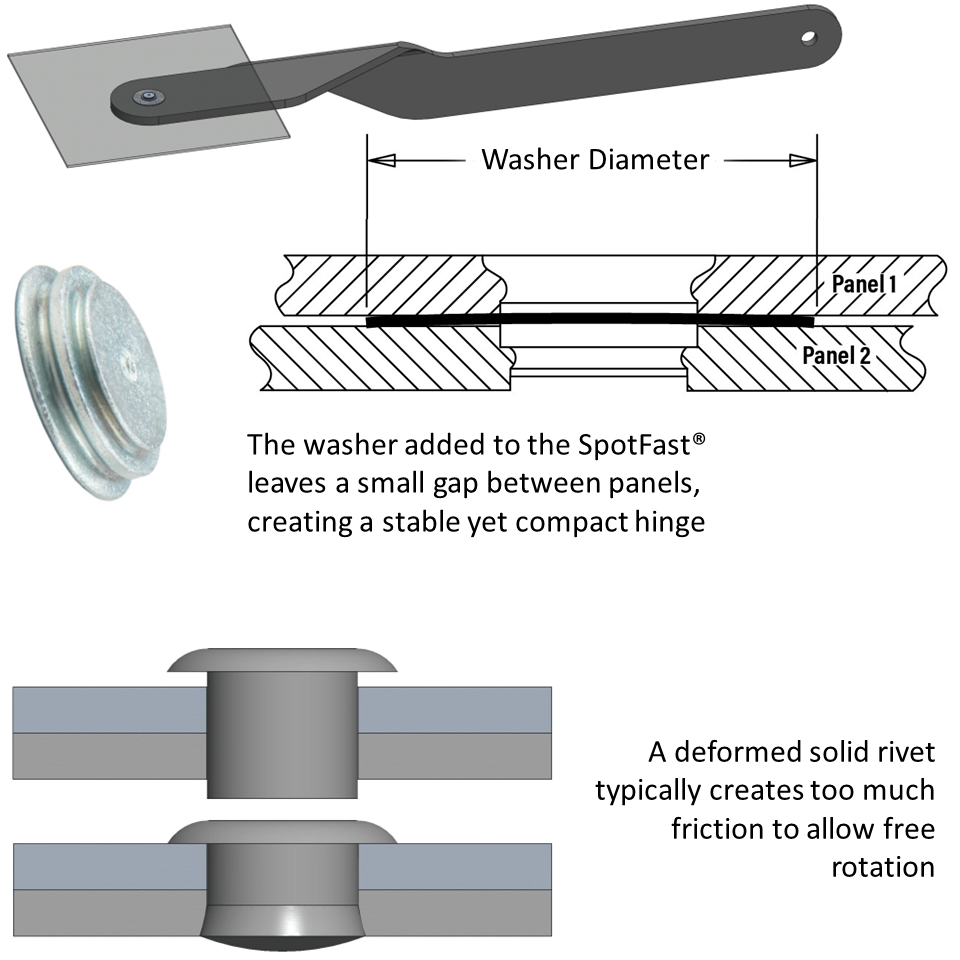

SpotFast® 패스너는 그 자체로 간단하고 컴팩트한 솔루션이지만, 고정 리벳은 종종 비용 면에서 더 경쟁력이 있을 수 있습니다. 고정 리벳은 본질적으로 결합할 패널 더미의 두께보다 약간 긴 짧은 비나사형 스터드입니다. 배럴은 프레스로 변형되어, 작은 양의 재료가 더미의 구멍 가장자리에 끼워져 모든 것을 함께 고정시킵니다. 이 솔루션은 매우 비용 효율적이지만, SpotFast® 패스너의 회전 기능을 복제할 수는 없습니다. 고급 힌지 응용 분야는 종종 더 비싼 부품을 정당화할 수 있는 요구 사항을 가지고 있습니다.
일반적인 어태치먼트 기술

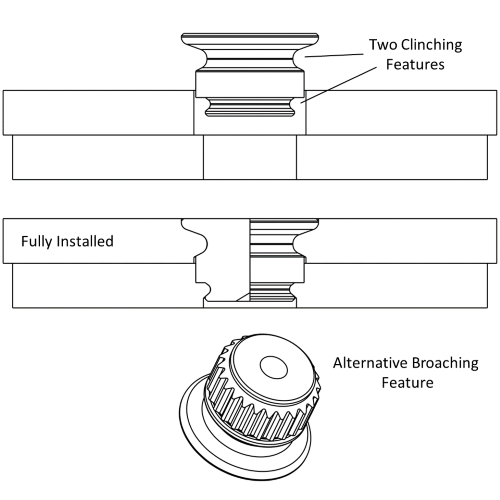

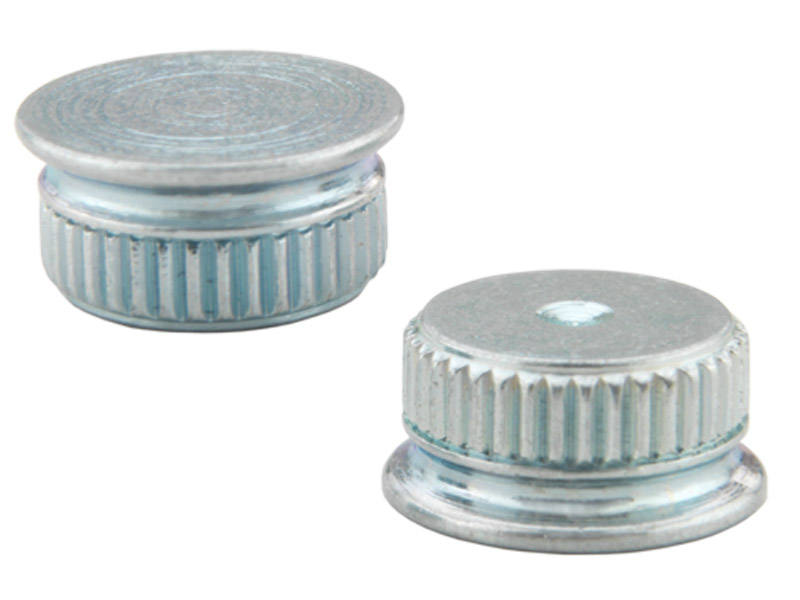

SpotFast® 패스너의 주요 독특한 특징은 더블 언더컷이지만, 파일럿 언더컷은 PCB에 브로칭할 수 있도록 직선 노르 기하학으로 대체할 수 있어 서로 다른 재료의 패널을 컴팩트하게 연결할 수 있습니다. 이러한 종류의 조인트는 스폿 용접이나 고정 리벳으로 교체하기 어려운 경우가 많으며, 특정 문제에 대한 독특한 솔루션을 제공합니다. 두 개의 클린칭된 패널 사이에 와셔 또는 세 번째 패널을 유지할 수 있는 능력은 또한 독특하고 컴팩트한 힌지 솔루션을 제공할 수 있는 길을 엽니다.
