개요

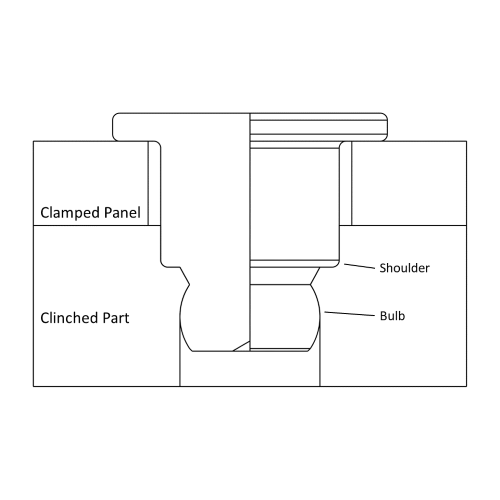

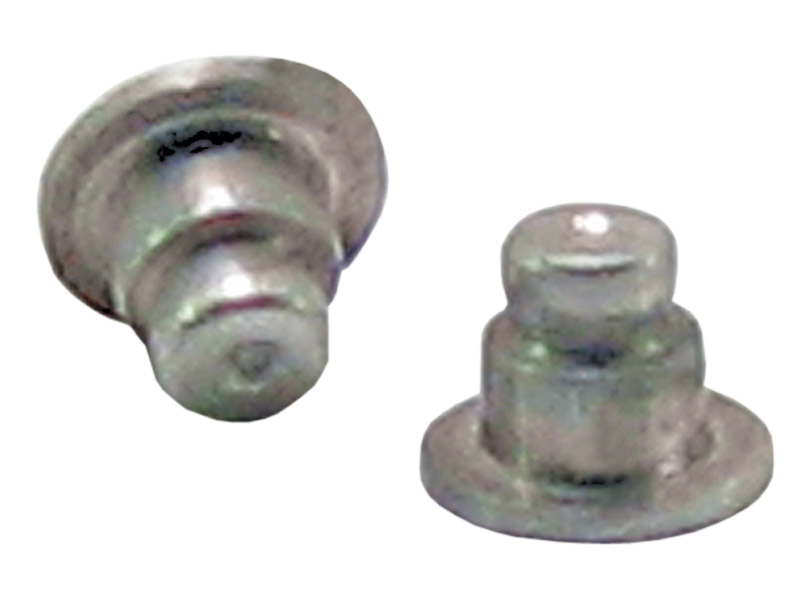

TackPin® 패스너는 엄지 압정과 유사한 형태를 가지고 있습니다. 납작한 헤드에 짧은 숄더가 있고 끝 부분은 배럴보다 약간 좁은 원형 전구 형태로 설계되었습니다. 숄더와 전구 사이의 홈은 설치 / 장착 시 숄더 옆의 패널 재질로 채워지는 언더컷 역할을 합니다. 이를 통해 압정 핀을 모재에 눌러 얇은 패널을 고정할 수 있습니다. 패널 재질에 따라 다양한 기능이 있지만, TackPin® 패스너 제품군은 나사 대신 못처럼 나사산과 토크에 의존하는 대신 축 방향 설치력으로 패널을 결합하는 데 특화되어 있습니다.
분야, 용도

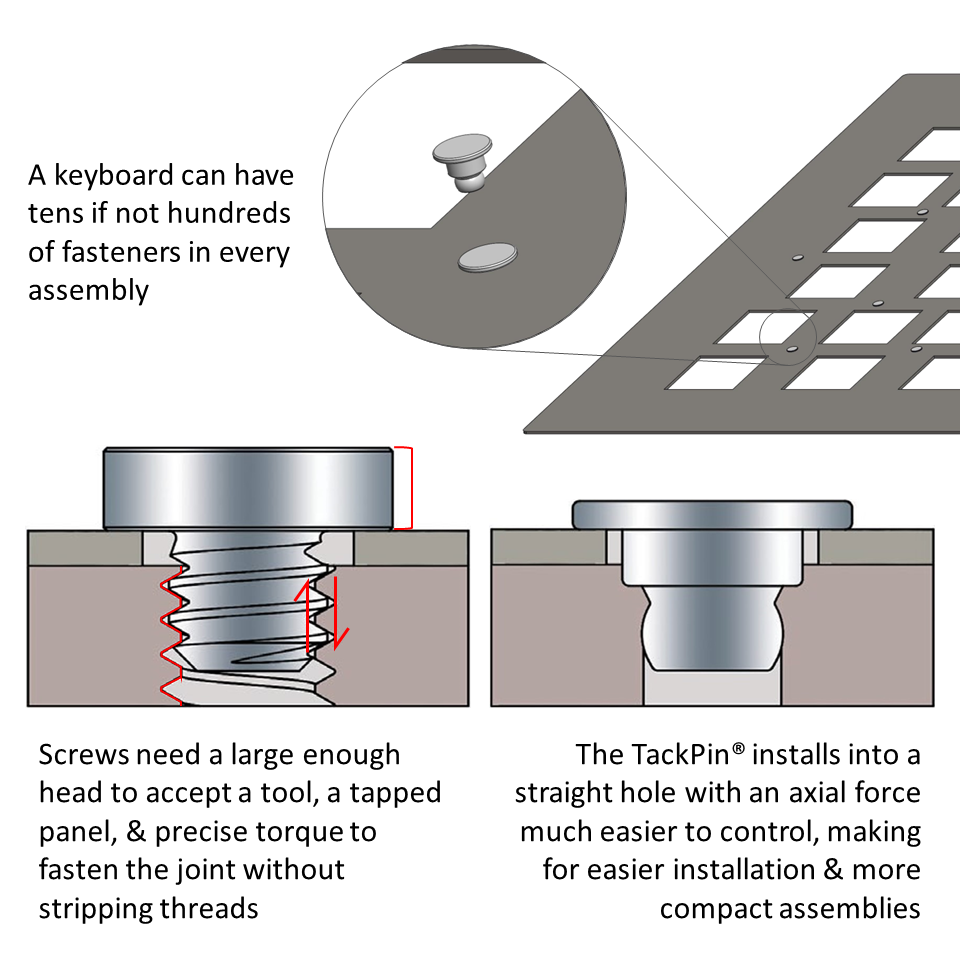

노트북 키보드는 얇은 전자 부품, 구조 요소, 기계적 부품으로 구성된 다층 구조를 갖습니다. 일반적으로 키보드의 마더보드를 개별 키 사이로 미끄러지는 금속 하우징에 체결하는 데는 마이크로 나사가 사용됩니다. 소형 나사를 대량으로 조립할 경우, 과도한 토크가 가해져 나사산이 손상될 위험이 있습니다. 이는 성능 저하로 이어질 수 있습니다. 나사산과 토크에 의존하지 않고 포지티브 스톱으로 축방향 힘을 사용하는 TackPin® 패스너를 이용용하면 이 문제를 방지할 수 있습니다. 이렇게 하면 키보드 조립 시 연결이 느슨해지는 횟수를 최소화할 수 있습니다.
압정 핀 제품군은 레이저 용접에 필적하는 마이크로 분야, 용도에서 그 유용성을 찾습니다.
기존 나사와 관련된 몇 가지 위험을 피할 수 있습니다.
대안 솔루션
레이저 용접과 접착제는 분해가 고려되지 않는 유사한 분야, 용도에 일반적으로 사용됩니다. 에너지 소비량이나 설치 시간 측면에서 레이저 패스너가 더 효율적일 수 있습니다. 그러나 분해 및 재조립을 강조하는 Right-to-Repair 규정과 같은 새로운 요구 사항을 충족하려면, TackPin®이 제공하는 전문적인 솔루션이 필요합니다.

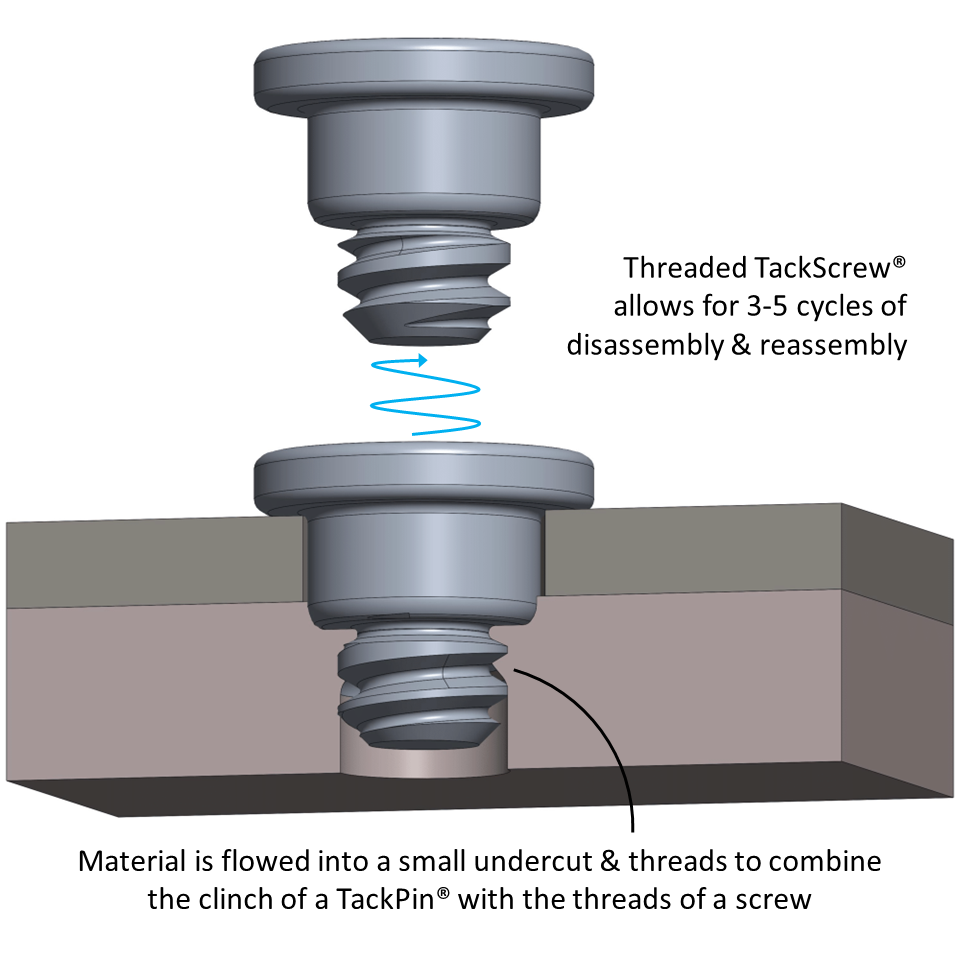

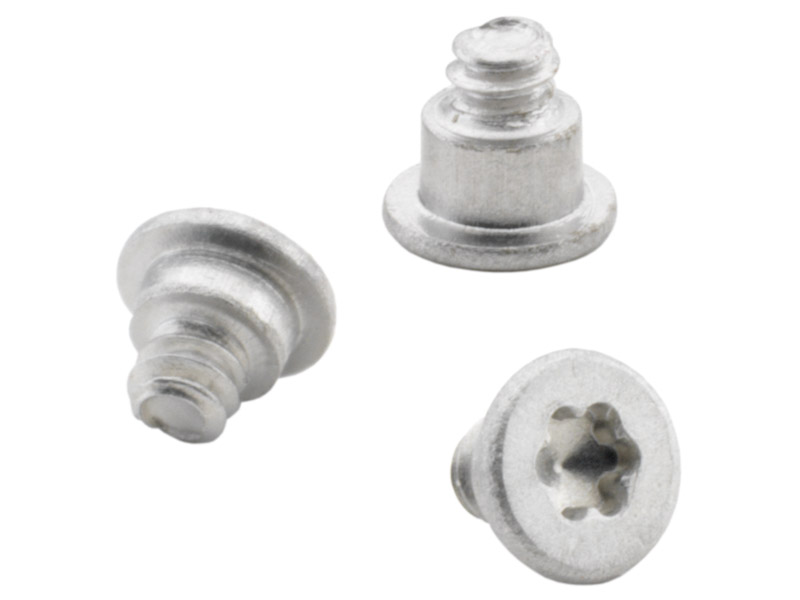

나사산 형태의 TackPin® 패스너는 나사산 박리 위험을 완화하고자 하는 OEM 업체들이 선호하는 제품입니다. 작은 언더컷을 동반하는 TackScrew®는 전구를 대체하는 짧은 나사산 섹션에 재질을 흐르게 하여 3~5회 분해 및 재조립 시 나사의 역할을 수행하면서도 축 방향으로 힘을 가해 부품을 고정할 수 있습니다. TackPin®과 같은 인발 강도는 없지만 다용도로 사용할 수 있어 제품의 수리성을 유지하려는 OEM에 적합합니다.
일반적인 부착 기술

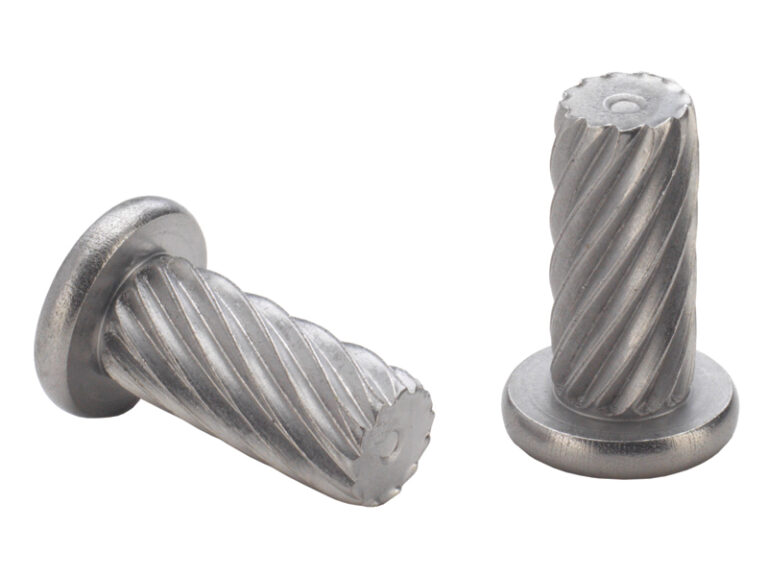

TackPin® 및 TackScrew® 패스너는 패널 두께에 따라 약간의 허용 오차를 차지하도록 변형될 수 있는 약간 원뿔형 헤드가 포함된 FlexTack® 패스너로 금속 패널의 셀프 클린칭 기능을 해결합니다. 반면에 TackSert® 패스너는 주조 금속, 플라스틱 및 PCB와 같이 더 부서지기 쉬운 재질에 사용됩니다. TackSert® 패스너의 헤드 바로 아래에 언더컷이 있는 나선형 널링은 마찰 저항을 높여 풀림을 방지하는 간섭 핏을 형성하는 데 도움이 됩니다.
