작동 원리

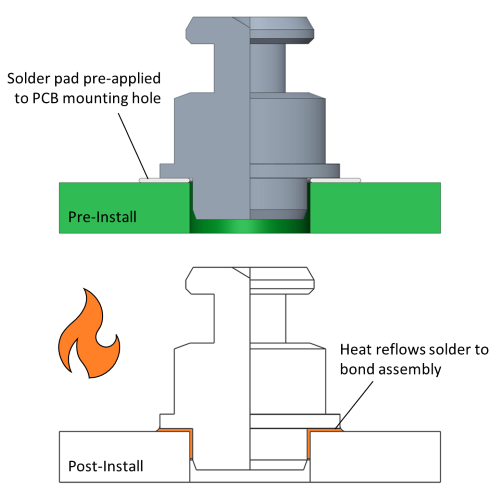

센서 및 회로 기판의 전선 및 연결 시스템을 포함하는 전기 부품은 안정적인 전도성 경로를 확보하기 위해 납땜을 활용합니다. 솔더 페이스트는 실온에서 접촉 패드와 전선에 칠할 수 있는 물질로, 가열하여 리플로우를 일으킵니다. 여기서 페이스트가 용융된 주석-납 합금으로 변하여 영구적인 전기 연결을 생성합니다.

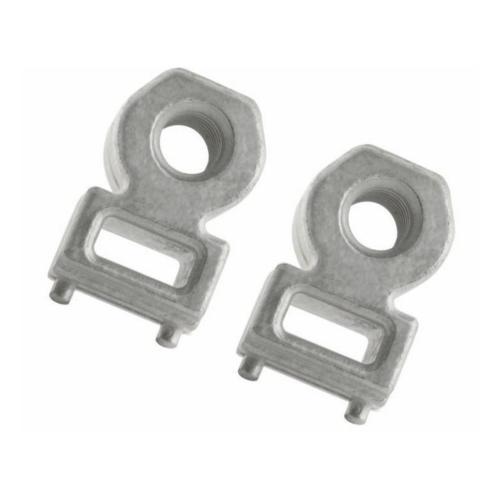

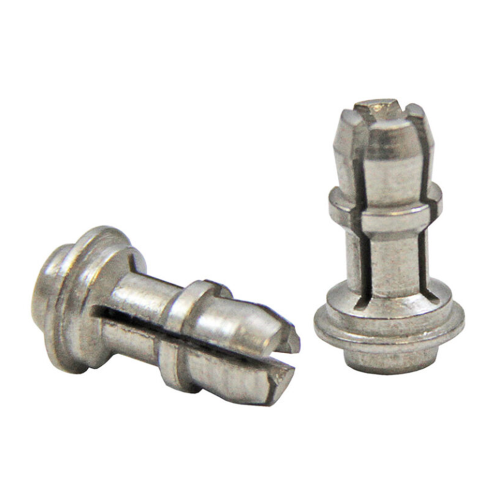

표면 실장 기술(SMT)을 적용한 패스너는 리플로우 솔더링을 활용하여 땜납이 고형화된 표면적을 통해 PCB에 부착되며, 이를 통해 풀아웃 및 토크 저항력을 제공합니다. 대부분의 SMT 패스너는 파일럿 홀을 위한 섕크가 설계되어 있지만, 이제 파일럿리스 SMT를 위한 새로운 옵션을 사용할 수 있습니다. 이 옵션을 사용하면 스탠드오프와 같은 패스너를 리플로우 전에 PCB 표면의 어느 곳에나 배치할 수 있어 OEM의 생산 공정을 더욱 간소화할 수 있습니다.
장점 및 제한 사항
SMT 패스너 솔루션은 더 간단한 기능과 간소화된 설치 / 장착으로 스루홀 솔루션보다 비용을 절감할 수 있으며, 널이나 버와 같은 변위 및 간섭 기능이 필요하지 않습니다. 부품을 실온에서 솔더 페이스트와 함께 장비에 배치할 수 있으며, PCB의 나머지 전기 연결부와 함께 리플로우할 수 있어 조립 시간을 단축할 수 있으므로 설치에 힘이 필요하지 않습니다. 파일럿리스 스탠드오프는 스루홀을 필요로 하지 않기 때문에 구리 트레이스 위에 직접 장착할 수 있어 전기 부품의 집적도를 향상시킬 수 있습니다.
브로칭 너트를 가장자리에 너무 가깝게 설치/장착하면 PCB에 손상이 발생할 수 있습니다.

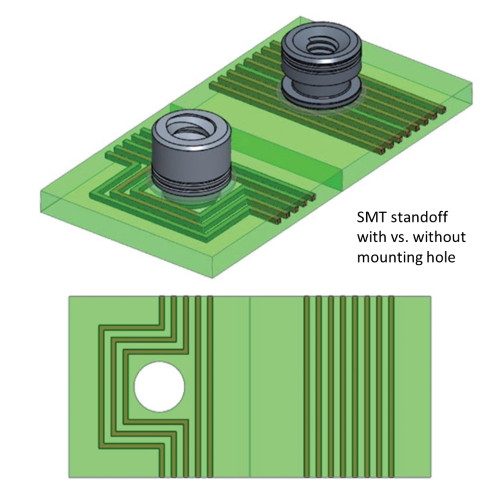

파일럿리스 서피스 마운트 스탠드오프는 임베디드 구리 트레이스 위에 직접 장착할 수 있습니다.

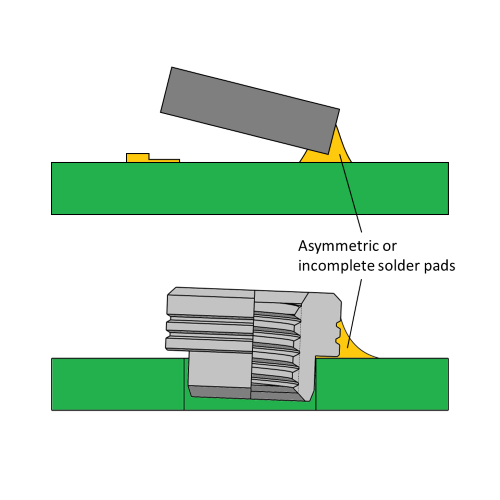

비대칭 솔더 또는 리플로 인해 발생하는 "툼스토닝"으로 알려진 SMT 결함을 쉽게 확인할 수 있습니다.
의 다른 납땜 부품과 마찬가지로 SMT 패스너와 관련된 가장 큰 과제는 검사 및 수리 가능성 제한입니다. 패스너, 솔더, 회로 기판 사이의 접합 인터페이스는 결함이 있는지 육안으로 검사하기 어렵습니다. 이로 인해 생산 공정이나 최종 제품에 문제가 발생할 수 있습니다. 또한 SMT 패스너는 회로 기판에 직접 납땜되기 때문에 기계적 고장으로 인해 전기 부품이 손상될 수 있습니다. 이로 인해 제품이 사용할 수 없게 되거나 부품 교체가 필요할 수 있습니다. 그러나 브로칭과 같은 다른 부착 방법은 PCB에 단단히 부착하기 위해 더 많은 공간이 필요하며, 설치/장착 시 더 큰 힘을 요구하기 때문에 생산 과정에서 손상이 발생할 수도 있습니다.
일반적인 용도

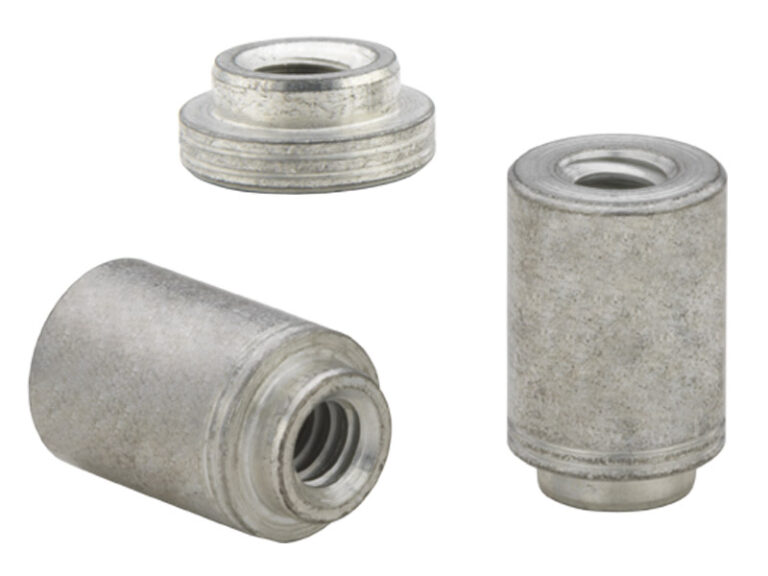

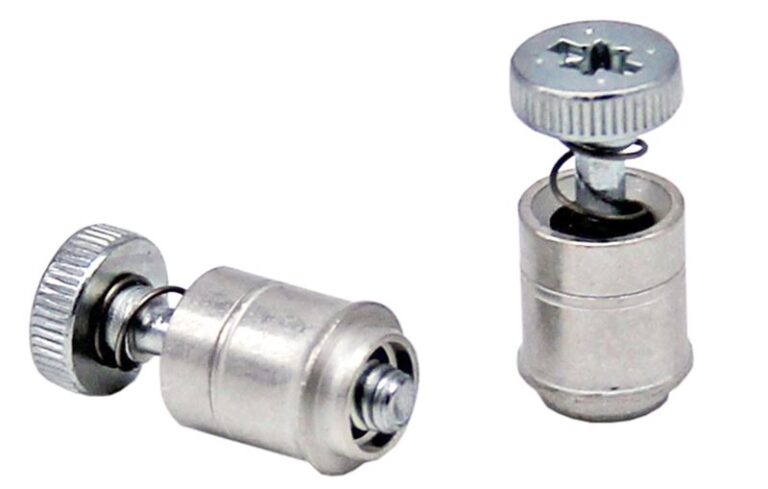

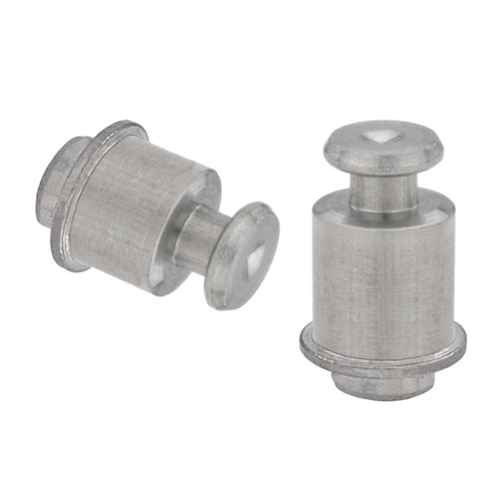

SMT 패스너는 회로 기판에 직접 납땜하여 PCB를 장착하기 때문에 전기 부품에 거의 엄격하게 제한됩니다. 즉, 전자제품과 관련된 모든 제품 또는 산업에서 SMT 패스너, 가장 널리 사용되는 서피스 마운트 스탠드오프의 리플로 기능을 활용하여 생산 공정을 간소화할 수 있습니다. .
