개요

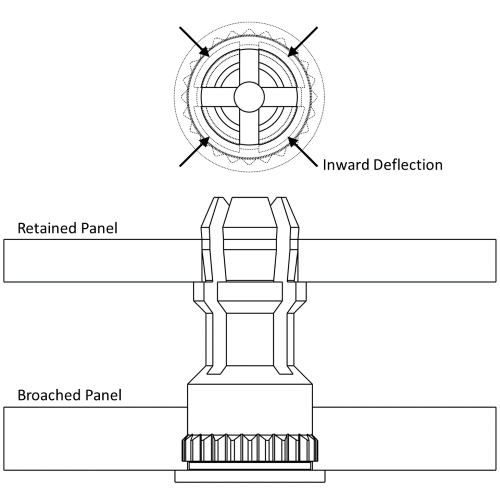

SNAP-TOP® 스탠드오프는 본체 상단에 고유유한 부착 기능이 있습니다. 고정형 구조가 숄더에 배치되며, 그 아래에서 직경이 짧은 구간 동안 좁아졌다가 반대쪽 끝에서 배럴 직경으로 확장됩니다. 또한 축을 따라 중앙에 위치한 두 개의 수직 절단이 슬림한 직경의 길이만큼 확장됩니다. 이 구조는 네 개의 분할된 섹션이 안쪽으로 휘어져, 리테이너 끝 부분에 접근할 수 있도록 유연한 외경을 형성합니다. 패스너의 반대쪽은 여전히 다양한 체결 기술을 적용 될 수 있으며,, 이는 SNAP-TOP® 디자인이 회전 대칭 구조를 이루며 적용 분야에서 토크가 발생하지 않기 때문입니다. 또한 이러한 대칭성 으로 인해 일반적으로 원형 바 스톡을 사용합니다.
분야, 용도
SNAP-TOP® 스탠드오프는 수직으로 배치된 간섭 핏을 통해 패널 또는 PC 보드 장착 시 나사 사용을 없앨 수 있습니다. PCB의 구멍은 패스너 상단 리테이닝 지오메트리의 외경보다 약간 작게 가공됩니다. 약간의 힘을 가하여 PCB를 리테이너 위로 누르면 처짐을 통해 외경이 줄어듭니다. PCB가 가장 넓은 직경을 통과하면 쿼터 섹션의 처짐이 기판을 숄더에 눌러 고정합니다.

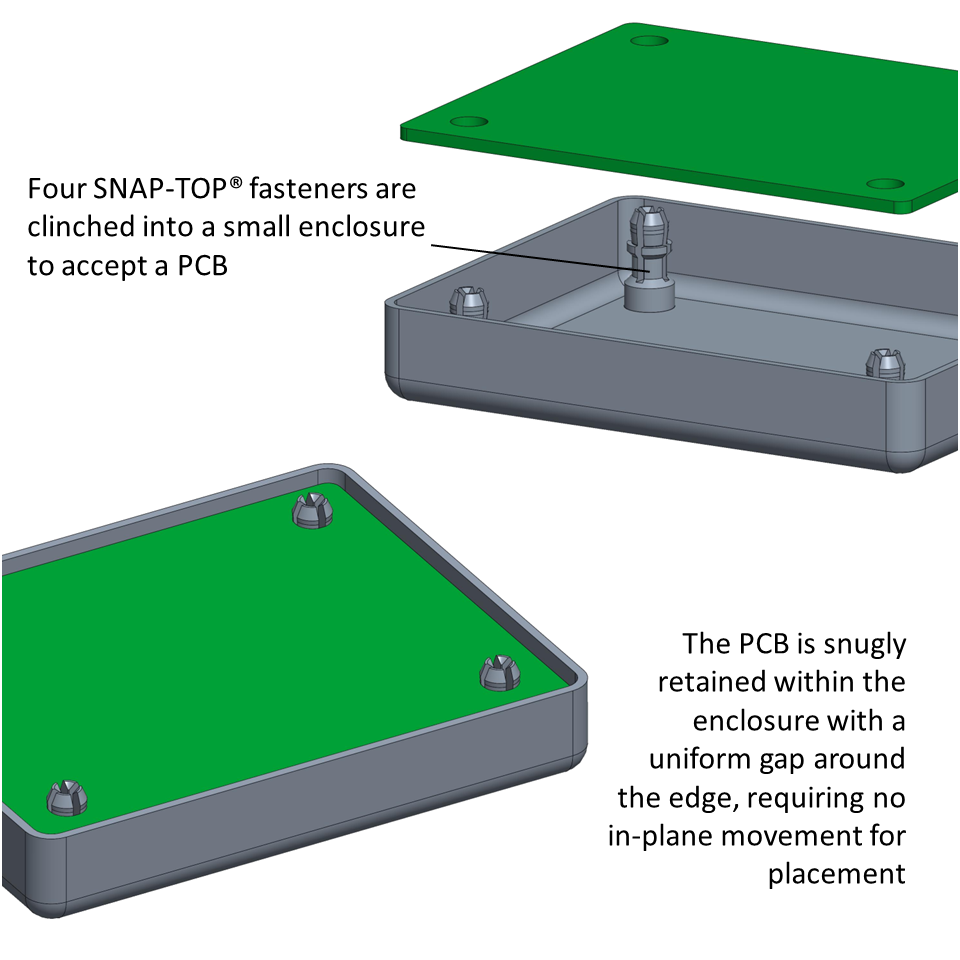

SNAP-TOP® 스탠드오프는 두 번째 패널을 축 방향으로 고정하여 PCB를 수용하는 인클로저를 더욱 컴팩트하게 만들 수 있습니다.
KEYHOLE® 스탠드오프는 평면 내 회전으로만 동일한 컴팩트 핏을 구현하므로 부품 형상 및 진동 저항에 대한 옵션이 제한됩니다.
대안 솔루션

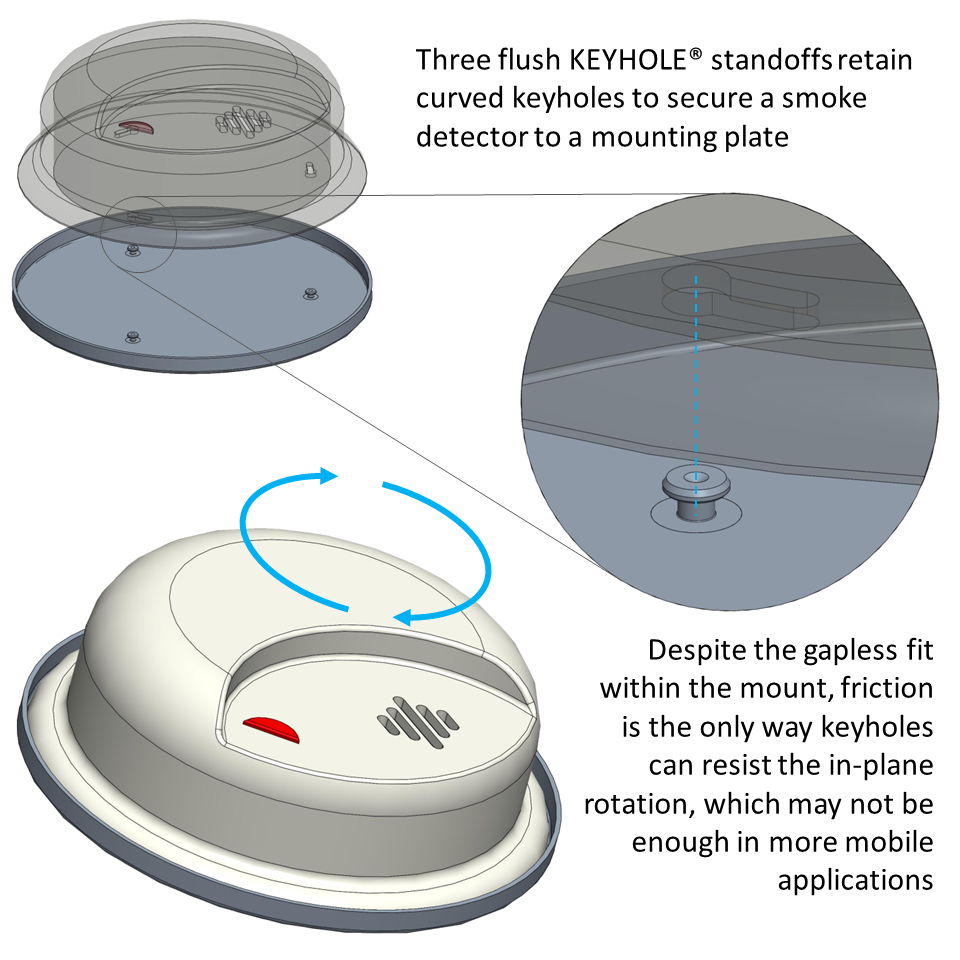

응용 분야의 목표가 느슨한 하드웨어를 제거하는 것이라면 다양한 KEYHOLE® 스탠드오프가 한 가지 대안이 될 수 있습니다. 한 선형 방향으로의 제한 없는 이동은 집의 화재 경보기 고정 장치처럼 회전 변위와 교환할 수 있습니다. 그러나 회전식으로 설치하든 선형으로 설치하든, KEYHOLE® 스탠드오프로 배치된 PC 보드는 항상 패널 또는 PCB와 평면에서 어느 정도 움직여야 합니다. 이로 인해 조립 시 더 많은 공간이 필요하며, 흔들림이나 덜거덕거림이 발생할 위험이 커질 수 있습니다. SNAP-TOP® 스탠드오프는 수직 설치로 인해 이러한 문제를 피할 수 있으며, 보드 아래에 공구를 넣어 스냅 지오메트리에서 분리할 수 있는 충분한 공간만 필요하기 때문입니다.
일반적인 부착 기술

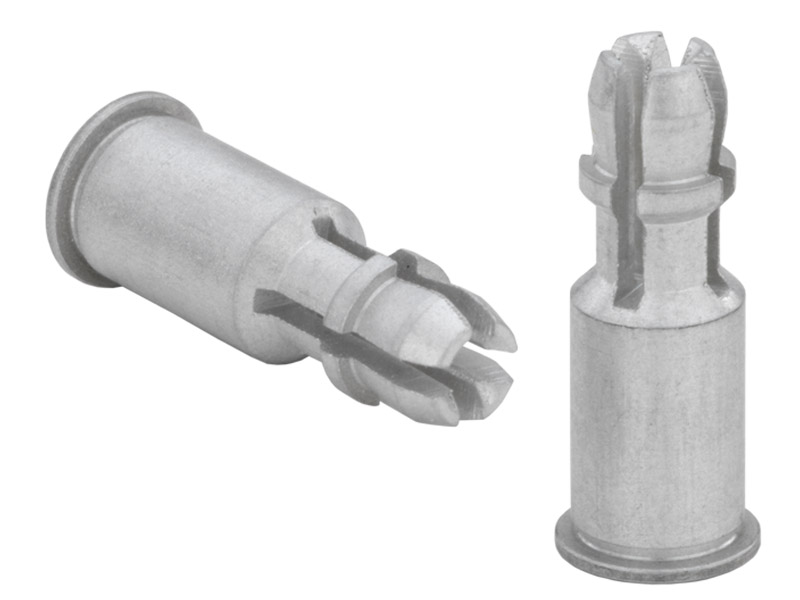

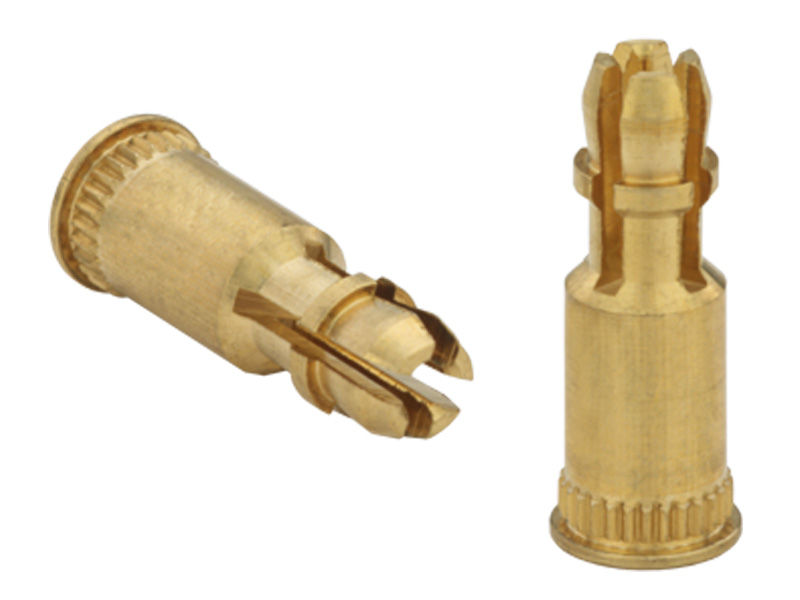

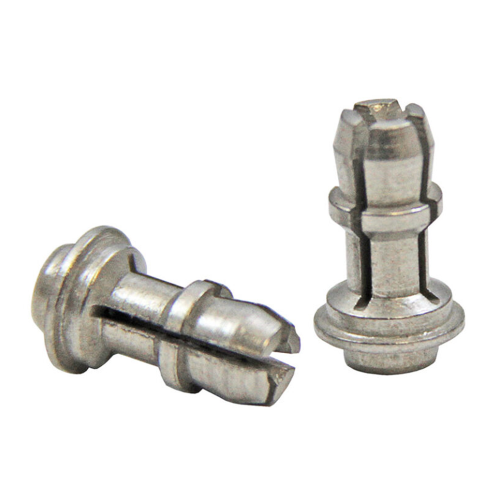

PCB 분야, 용도에서의 활용도를 고려하면 스냅-탑은 일반적으로 패널-PCB 접합 성능에 셀프 클린칭을 사용하거나 PCB-PCB 스택에 표면 실장 기술(SMT)을 사용합니다. 브로칭 조립/분해와 관련된 힘으로 인해 SNAP-TOP® 스탠드오프는 드물게 발생합니다. 반복적인 로딩 주기에 걸쳐 브로칭 지오메트리와 PCB 사이의 간섭 적합성이 약화될 수 있습니다.
