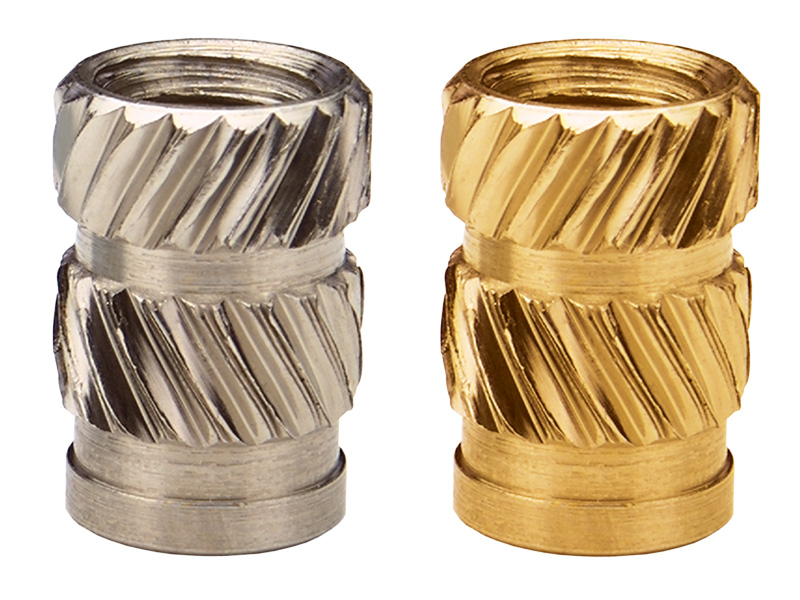

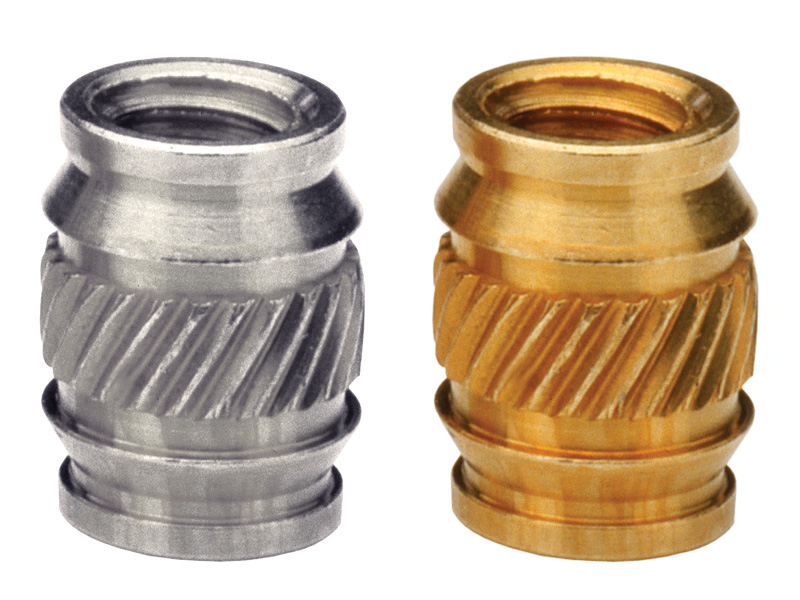

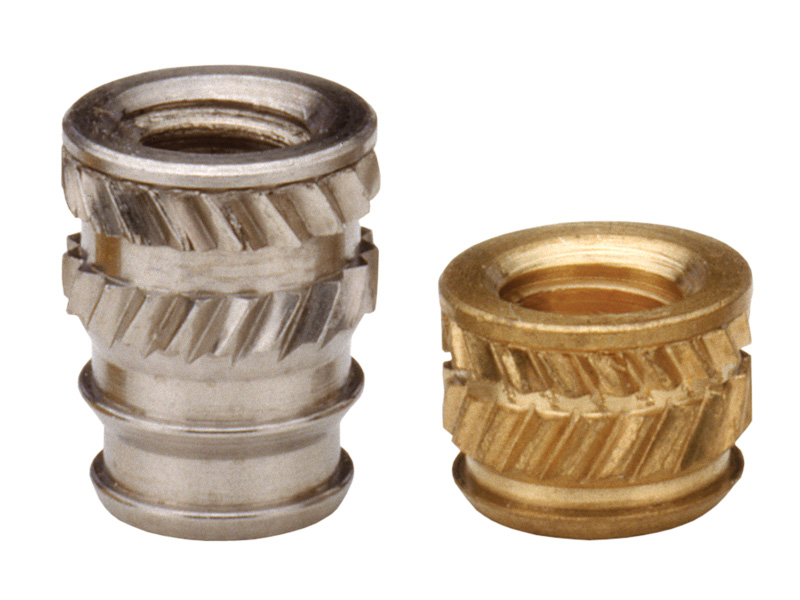

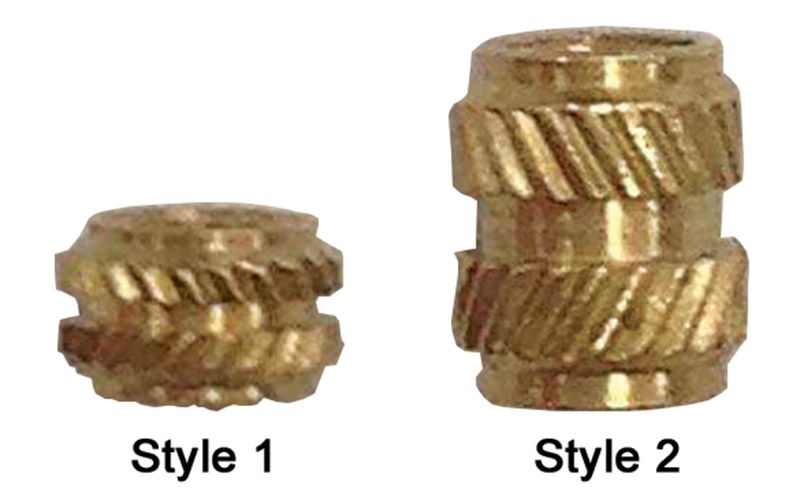

초음파 및 열 스테이킹 인서트(열 설정 인서트라고도 함)는 일반적으로 외경의 다른 부분에 오른손과 왼손 널링을 모두 사용하여 회전 및 축 방향 이동을 모두 제한합니다. 이러한 널링 영역은 단독으로 사용하거나 미늘과 짝을 이루어 인발 강도를 더욱 향상시킬 수 있습니다. 이 설치 방법은 인서트 주변의 플라스틱을 국부적으로 녹이기 때문에 프레스인 인서트보다 바브와 널링이 더 잘 채워져 간섭 피팅이 더 효율적입니다. 테이퍼형 홀용 인서트는 파일럿 직경이 한 방향 바브인 반면 직선형 홀은 대칭형 인서트 디자인을 사용하여 생산 공정을 간소화할 수 있습니다. 이러한 부품은 일반적으로 황동, 알루미늄 또는 스테인리스 스틸의 원형 바 스톡에서 절단됩니다.

설치 / 장착

초음파 및 열 스테이킹 설치/장착 장비는 서로 다른 방식으로 작동하지만, 인서트를 통해 열을 전달하여 금형 후 재질을 다시 녹이도록 설계되었습니다. 그런 다음 둘러싸인 플라스틱은 인서트의 널과 미늘로 재형성된 후 응고되어 인터페이스에서 안정적인 결합이 이루어집니다. 초음파 기계는 인서트에 20kHz의 진동을 유도하여 마찰로 인해 인서트 표면의 매우 얇은 플라스틱 층을 녹입니다. 그러나 부품을 효과적으로 용접접하려면 진폭, 이송 속도, 압력 및 용접 시간 등 여러 변수를 조정해야 합니다.

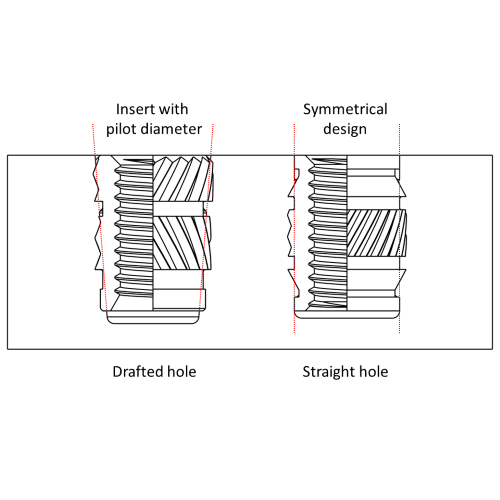

A schematic shows the different geometries of heat-staking threaded inserts for draft holes versus straight holes

비정질 플라스틱은 유리 전이의 광범위한 연화 특성을 고려할 때 이 방법으로 가장 잘 견디지만, 반결정성 열가소성 플라스틱은 용융 온도에 도달하기 위해 더 많은 에너지가 필요합니다. 반면, 열 스테이킹 장비는 반결정성 열가소성 플라스틱의 용융 온도보다 50°F(또는 20°C) 높은 온도로 조정하여 인서트를 통해 직접 열을 전달합니다. 이렇게 하면 재질을 태우지 않고 빠르게 녹일 수 있지만 비정질 플라스틱은 설치 온도를 최적화하는 데 더 많은 시행착오가 필요합니다. 열경화성 플라스틱은 이 두 가지 설치/장착 방법 중 어느 것도 수용하지 않습니다.

나사산 인서트의 열 스테이킹 설치 / 장착 과정 애니메이션.

분야, 용도

무선 드릴과 같은 고강도 전동 공구는 건설 현장의 먼지와 마모를 견딜 수 있을 만큼 견고하면서도 하루 종일 편안하게 사용할 수 있을 만큼 가벼워야 합니다. 이를 위해 나사산 인서트가 적용된 무정형 열가소성 플라스틱 하우징을 사용하여 드릴 내부의 전자 장치를 외부 환경으로부터 보호합니다. 비정질 플라스틱은 반결정성 열가소성 플라스틱이나 열경화성 수지와 달리 가볍고 충격에 매우 강하며 유리 전이를 통해 초음파 인서트는 열 스테이킹 인서트보다 적은 에너지를 사용하여 성형된 보스에 더 빠르게 설치/장착할 수 있습니다.

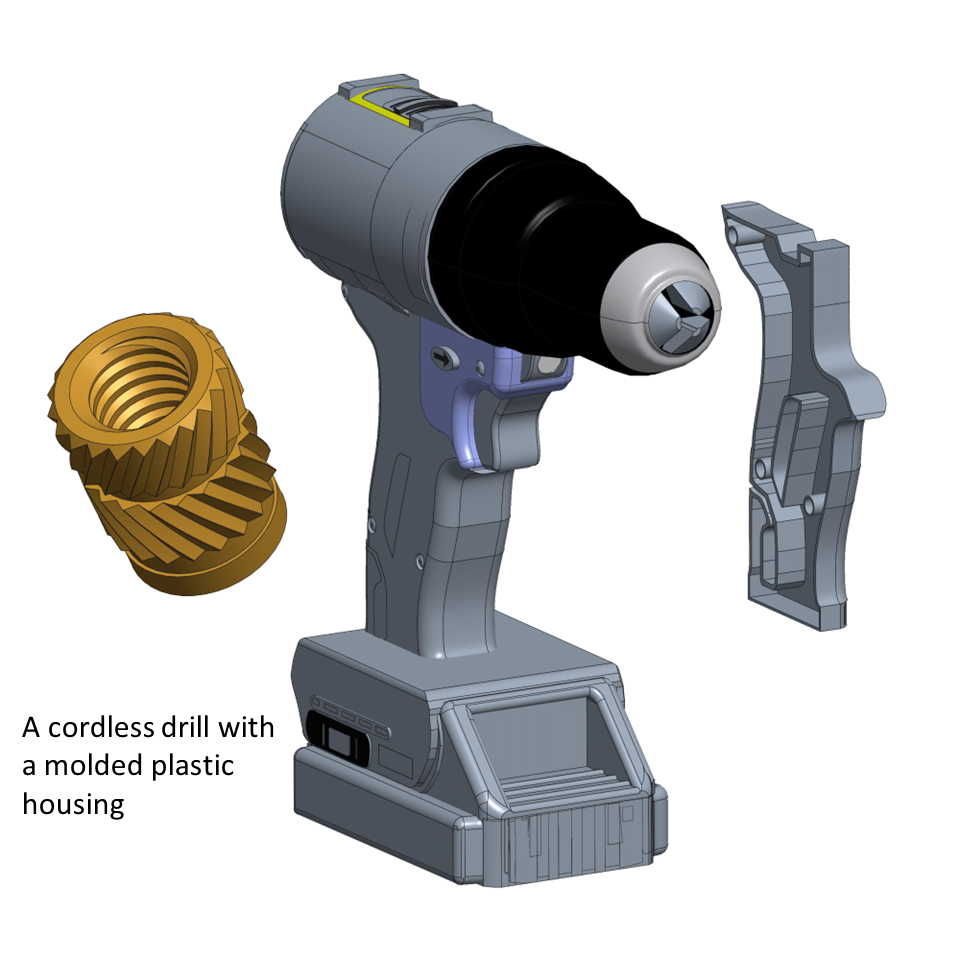

The plastic housing of a cordless drill might use threaded inserts to secure the assembly

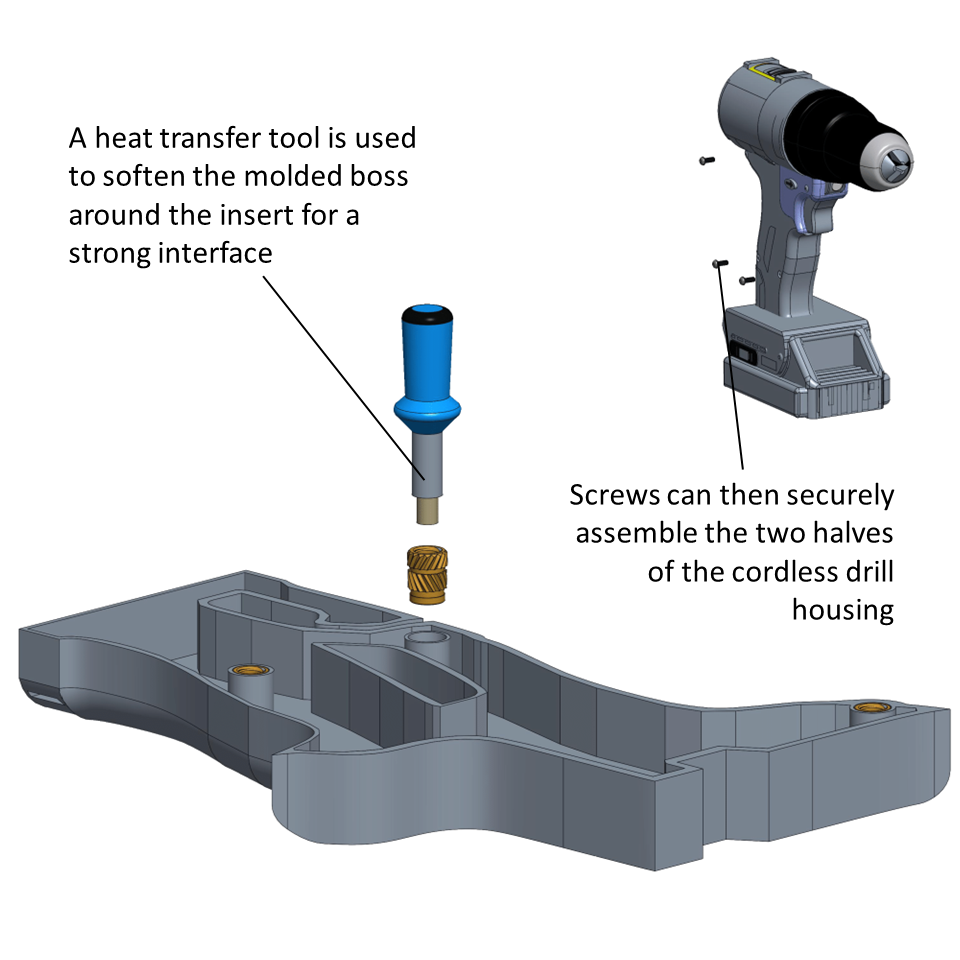

A disassembled cordless drill housing shows three heat-staking inserts in molded bosses along with a heating tool

열 스테이킹 인서트는 고강도 공구 및 장비를 위한 성형 플라스틱 하우징에 강력한 나사산을 제공할 수 있습니다.

대체 솔루션

핸드헬드 전동 드릴의 복잡한 형태를 고려하면, 특히 대량 생산 시 몰드인 인서트가 생산 속도를 높이고 최적의 성능을 제공할 수 있습니다 그러나 툴링 및 장비를 갖추기 어려운 소규모 브랜드의 경우초음파 또는 열 스테이킹 인서트는 플라스틱 인클로저에 강력한 나사산을 적용하는 보다 경제적인 방법이 될 수 있습니다.
