개요

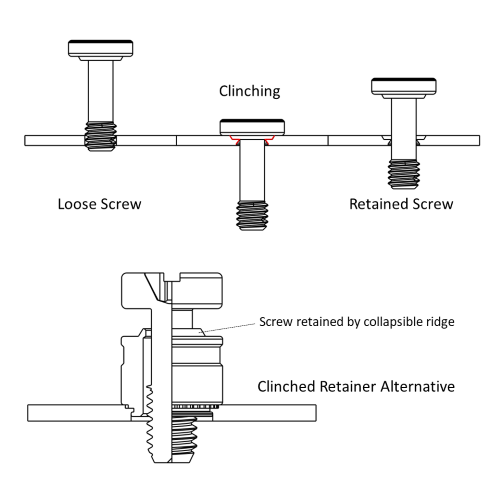

가장 기본적인 캡티브 나사는 일반 나사와 유사하지만 두 가지 주요 특징이 있습니다. 끝부분의 나사산은 헤드와 팁 사이의 나사산이 없는 길이보다 큰 외경을 가지며, 헤드 아래쪽에는 나사산 직경보다 약간 큰 평평한 단차가 설계되어 있습니다. 이 구조는 패널을 변형시켜 나사를 고정하도록 설계되었으며, 헤드 아래의 단차는 얇은 나사산이 있는 자체 고정 리테이너로 대체할 수 있습니다. 이 설계는 공구 사용을 전제로 하며, 일자 드라이버나 필립스 드라이버로 조립할 수 있습니다.
분야, 용도

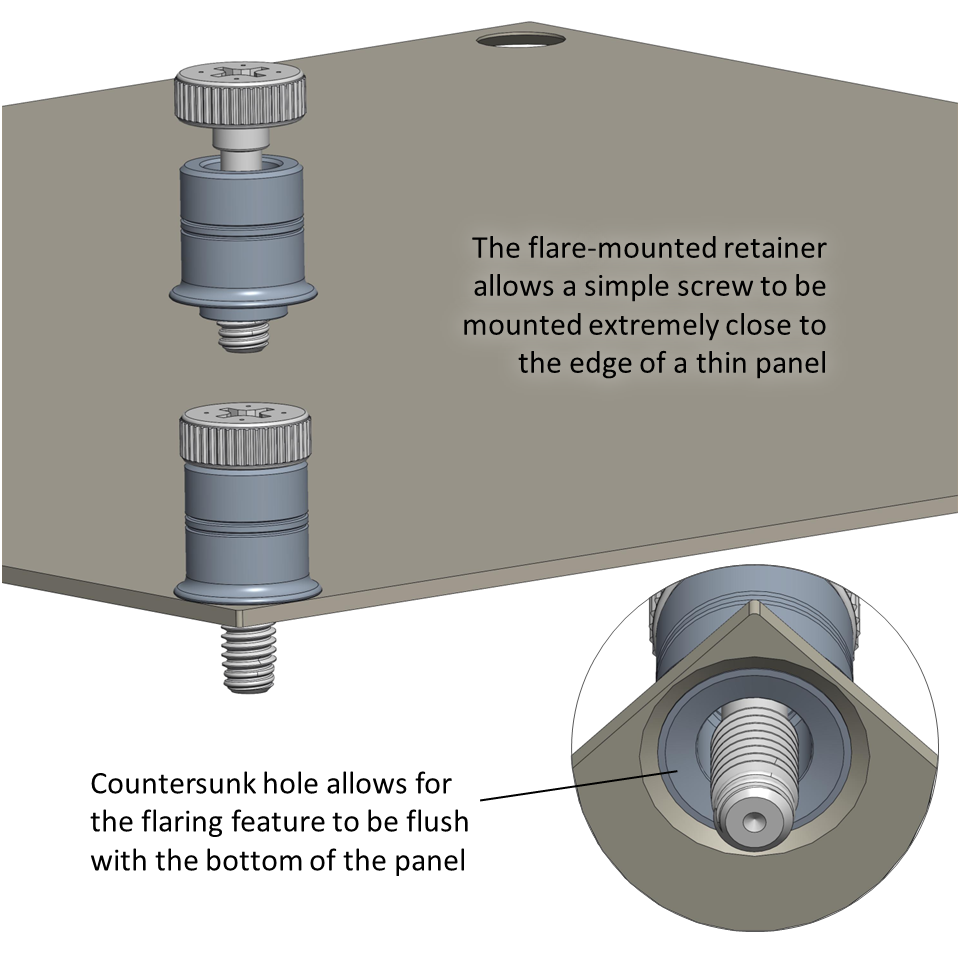

리테이너가 없는 나사의 용도는 캡쳐된 나사 섹션에서 설명했으므로 여기서는 플레어 장착 리테이너를 살펴보겠습니다. 일부 대규모 데이터 통신 분야, 용도에서는 공간 효율성을 위해 밀도를 극대화하는 것이 바람직합니다. 커버 플레이트의 마운팅 하드웨어는 패널 가장자리에 최대한 가깝게 설치할 수 있습니다. 이렇게 하면 내부 구성 요소를 위한 공간이 더 넓어지지만 변형할 수 있는 재질의 양이 제한됩니다. 플레어 장착 리테이너를 사용하면 캡쳐된 나사를 변형 없이 패널 가장자리에 밀착하여 단단히 고정할 수 있습니다.
공간 활용을 극대화해야 하는 경우, 플레어 장착 패널 패스너를 사용하면 는 나사를패널을 손상시키지 않고 커버 플레이트의 가장자리에 가깝게 장착할 수 있습니다.

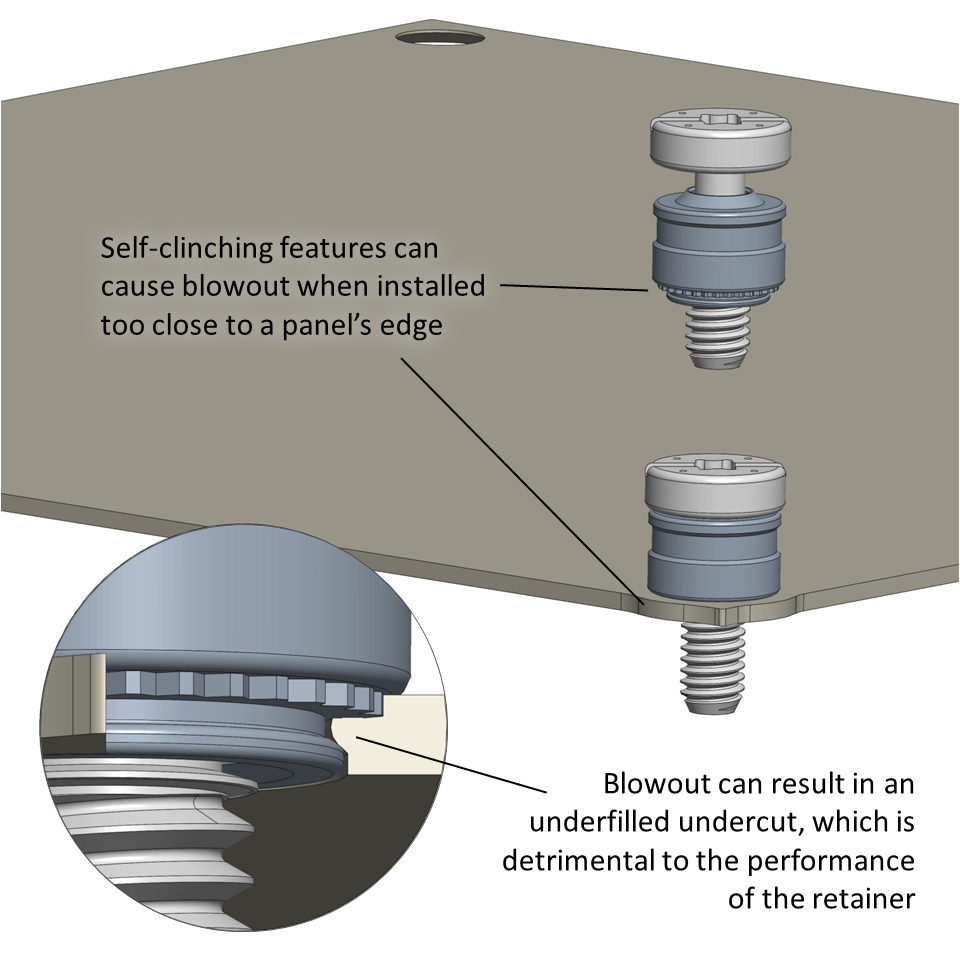

플레어 장착 리테이너는 패널을 변형시켜 고정하는 방식이므로, 패널 하단에는 카운터싱크 처리가 필요합니다. 이로 인해 제조 공정에 추가 단계가 생깁니다. 셀프 클린칭 리테이너는 이 단계가 필요하지 않으며, 패널의 반대편에 플레어 생크의 돌출부가 없어 표면 간의 접합 성능을 더 단단히 할 수 있다는 추가적인 이점이 있습니다. 그러나 클린칭 언더컷을 채우는 데 필요한 패널의 변형으로 인해 패널의 좌굴을 방지하기 위해 구멍을 가장자리에서 더 멀리 떨어뜨려야 합니다. 그러면 나사를 수용하는 나사산용 하드웨어가 서버 하우징의 내부를 더 침범하게 됩니다.
일반적인 어태치먼트 기술
리테이너는 사용환경에 따라 사용 가능한 모든 부착 기술을 활용할 수 있지만, 리테이너가 없는 캡쳐 나사는 자체 체결 범주에 가장 적합할 수 있습니다. 최소 두께의 금속 패널이 필요하며, 헤드 아래쪽의 스텝이 패널을 안쪽으로 변형시켜 나사산이 나사가 빠지는 것을 방지합니다.
