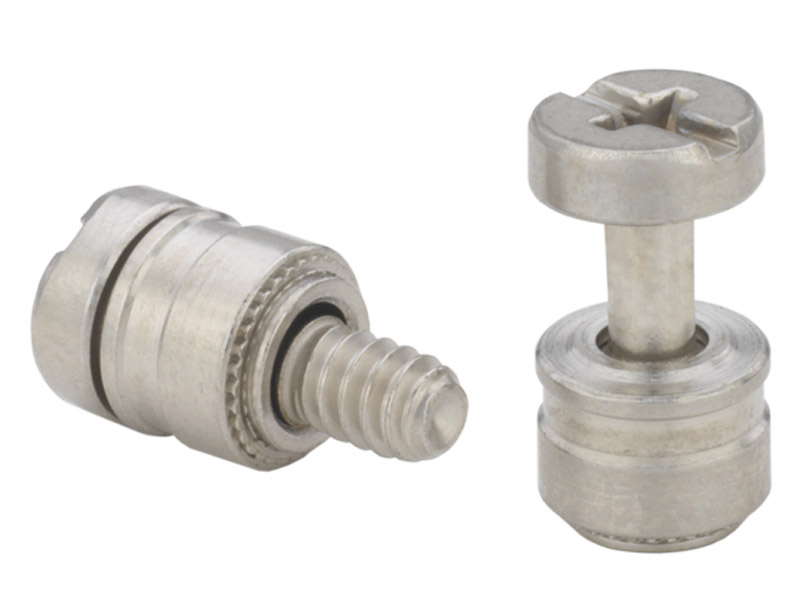

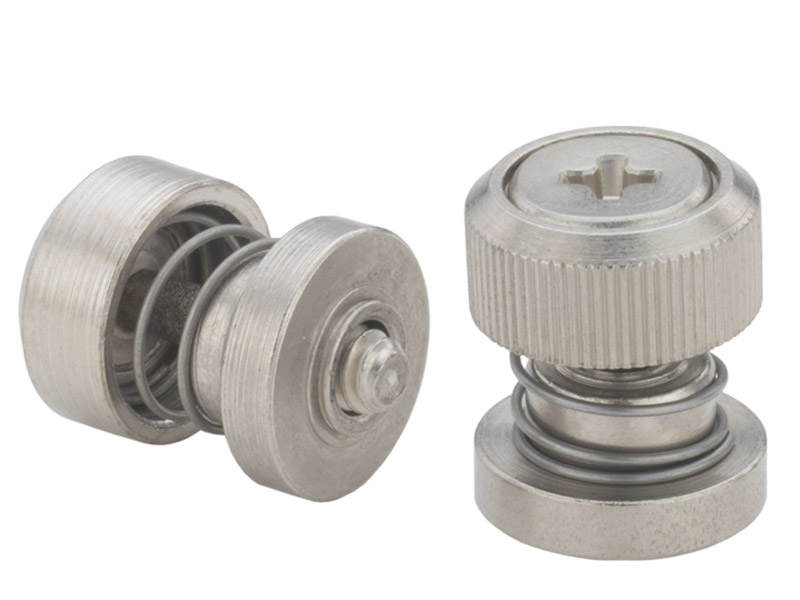

캡티브 나사(캡티브 패스너 또는 캡티브 볼트라고도 함)는 일반적으로 여러 부품으로 구성되어 있어 상대적으로 비용이 더 많이 들고 제조업체의 부담도 커집니다. 따라서 분야, 용도에 따라 다양한 조합으로 기능을 더욱 전문화할 수 있습니다. 그러나 기본 개념은 나사가 패널에 직접 또는 별도의 리테이너를 통해 고정되는 방식입니다. 교차 나사산 문제는 MAThread® 기술을 적용해 처음 몇 개의 나사산에 반경을 추가함으로써 정렬을 개선할 수 있습니다. 일부 제품에는 공구 없이 설치/장착할 수 있는 노브 캡 나사 또는 엄지 나사가 있는 반면, 손으로 분해하지 못하도록 리테이너 내부에 나사가 움푹 들어가 있는 제품도 있습니다.

분야, 용도

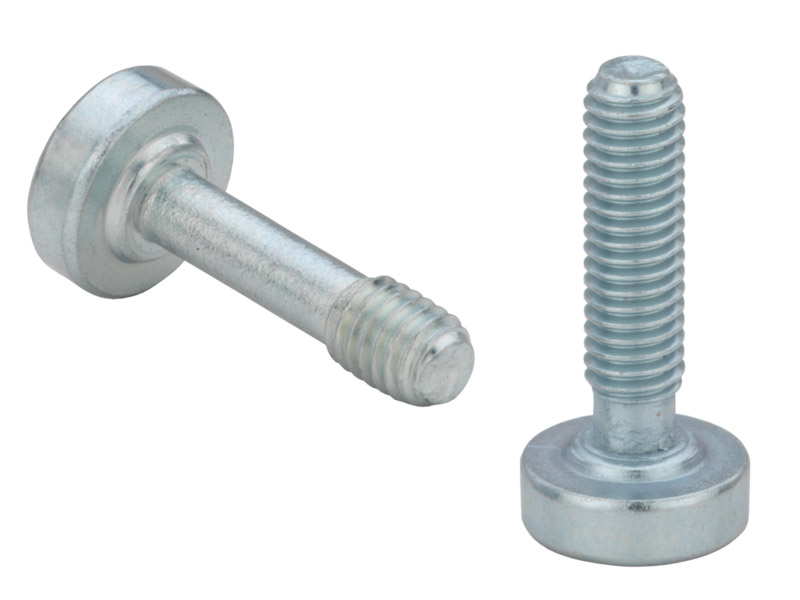

캡티브 나사는 조립 시 느슨한 부품의 수를 최소화해 생산 효율성을 높이고 소비자 편의성을 제공합니다. 예를 들어, 전기 자동차 충전소에서는 매우 높은 전압을 사용하므로 하드웨어가 느슨하면 단락이 발생할 가능성이 있습니다. 잠재적인 화재 위험을 방지하기 위해 나사 끝이 샤프트보다 넓은 단순 나사를 삽입한 후 구멍 주변의 패널을 변형하여 충전소 커버 플레이트 내에 고정합니다. 따라서 서비스 기술자가 하드웨어를 떨어뜨릴 위험 없이 충전 스테이션을 조립할 수 있습니다.

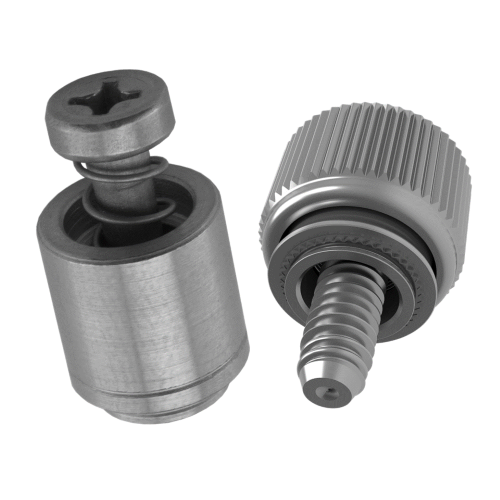

Two varieties of panel fasteners both with spring loaded screws in self-clinching retainers

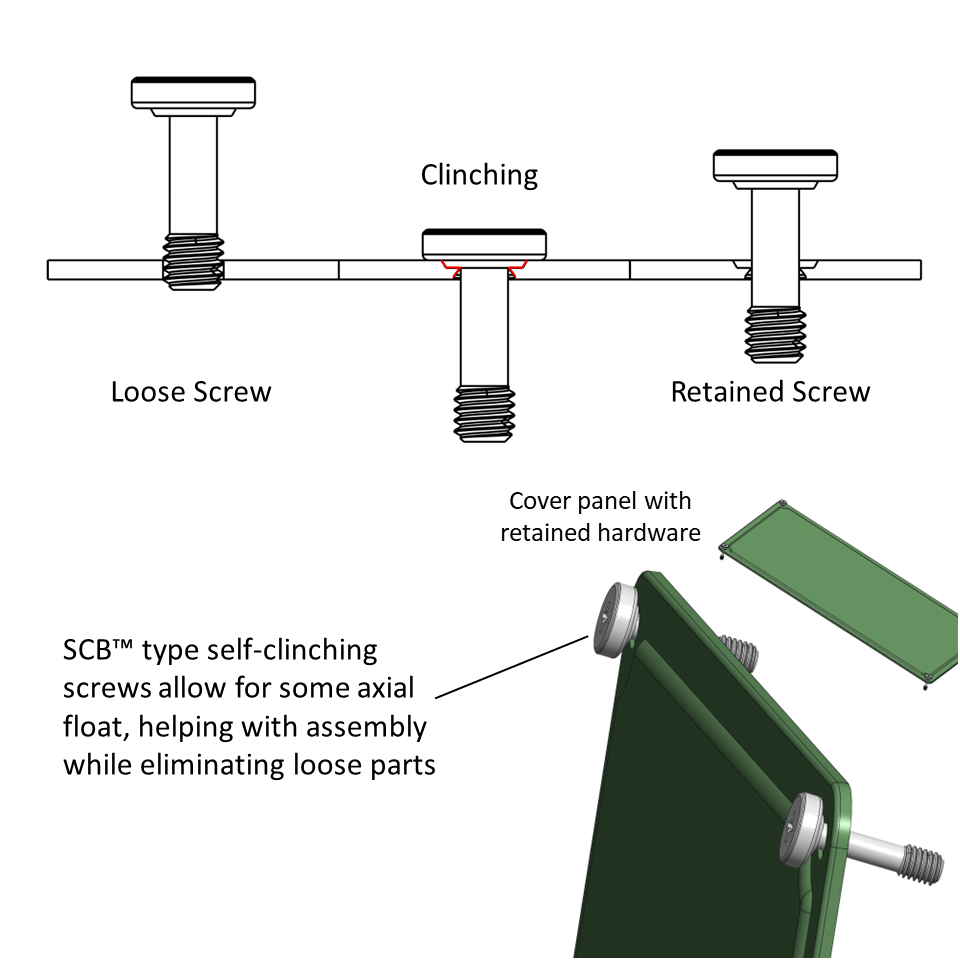

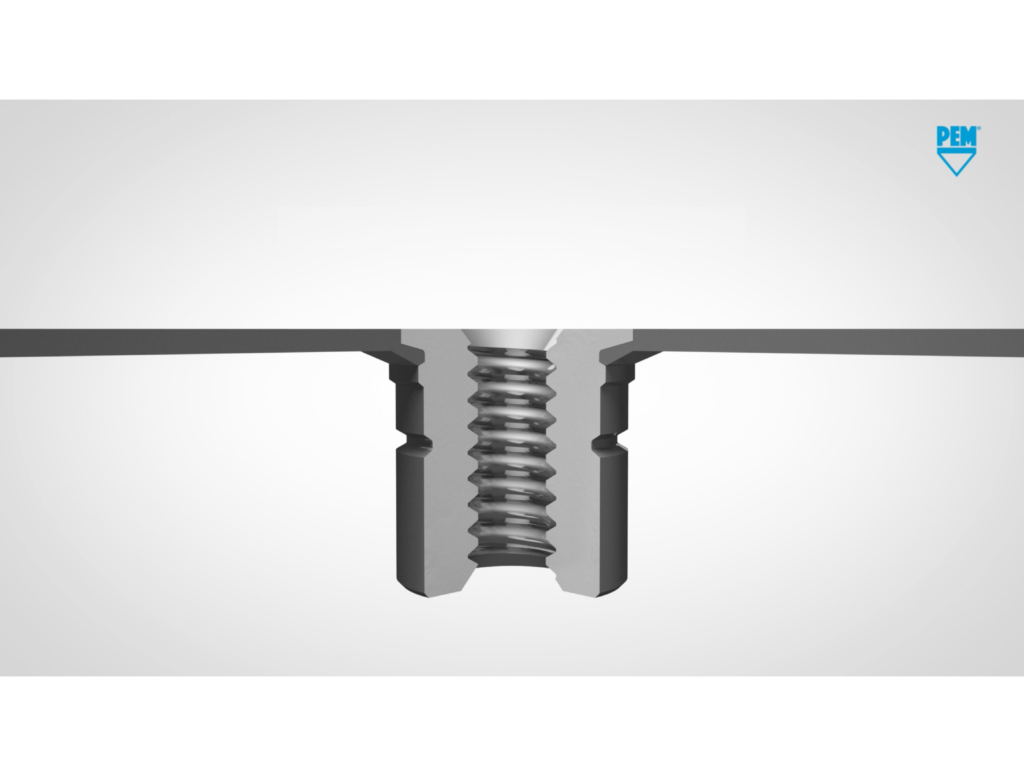

A schematic shows how a screw uses self-clinching to retain itself in a panel while allowing spinning and axial float

충전소용 커버 패널에 간단한 나사를 설치 / 장착하는 분야, 용도

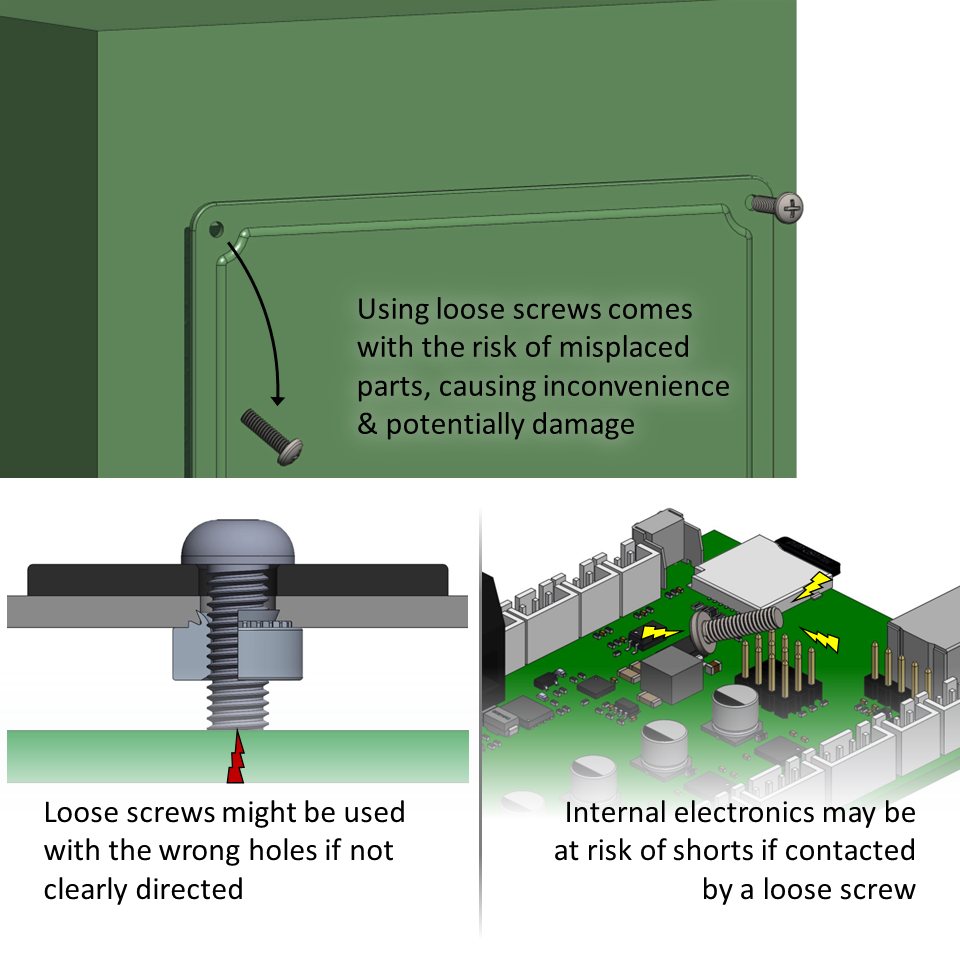

Loose screws can cause damage when the wrong length is used or when contacting electronics and causing a short

느슨한 부품과 관련된 잠재적 위험에는 부품 분실, 구조적 손상 및 전기적 손상이 포함됩니다.

대체 솔루션

이 경우 느슨한 나사가 대안이 될 수 있으며 비용 면에서 더 효율적입니다. 또한 캡처된 나사를 패널에 설치/장착하는 제조 공정의 한 단계를 제거하여 생산 시간을 단축할 수 있습니다. 그러나 느슨한 각 부품은 운송 중에 분실되거나 잘못된 위치에 설치 / 장착되거나 단락을 일으킬 위험이 증가합니다. 커버 플레이트에 나사를 고정하는 데 필요한 시간을 절약함으로써 얻을 수 있는 가치는 안전성을 더욱 강력하게 보장하고 현장 조립이 더 쉬워진다는 점입니다.

일반적인 어태치먼트 기술

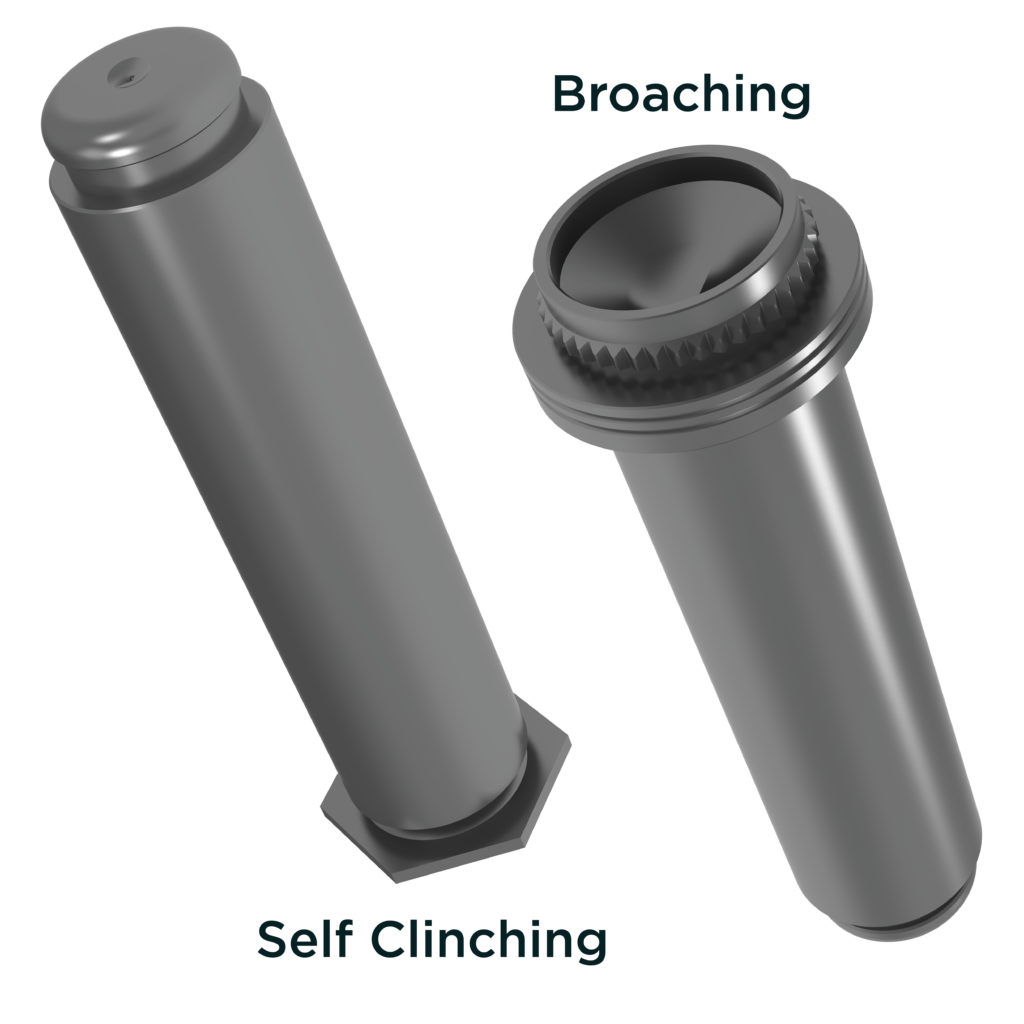

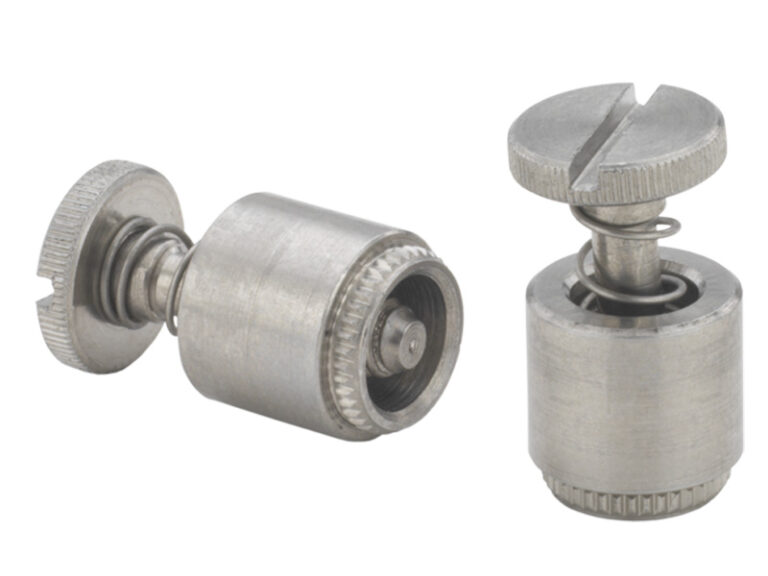

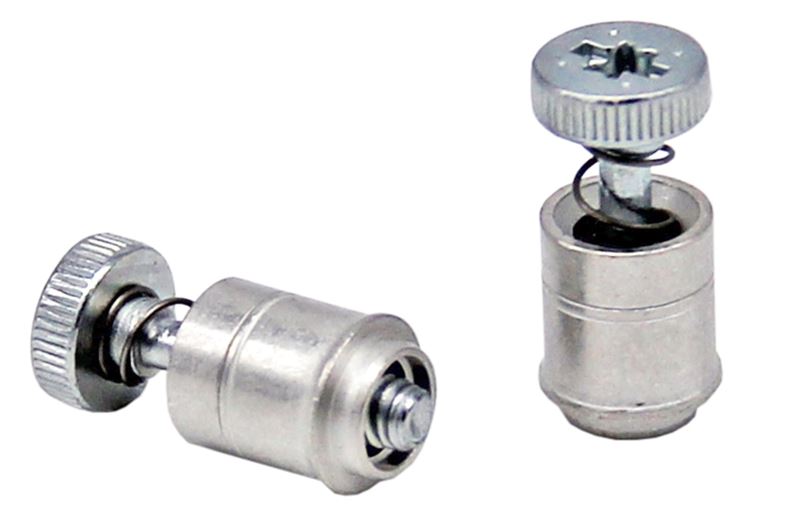

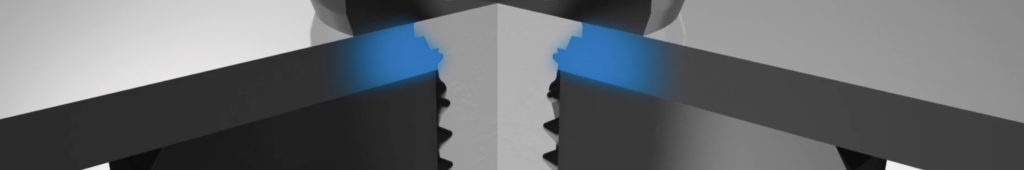

다양한 캡쳐 나사 조합을 가능하게 하는 특징 중 하나는 나사 또는 리테이너를 패널이나 PCB에 부착하는 방식입니다. 일반적으로 표면 실장 기술(SMT), 브로칭, 셀프 클린칭이 활용됩니다. 더 독특한 방법으로는 쉽게 클린칭하거나 브로칭할 수 없는 재질에 부착할 수 있도록 리테이너를 변형하는 플로팅 옵션이 있는 플레어 마운팅이 있습니다.
