개요

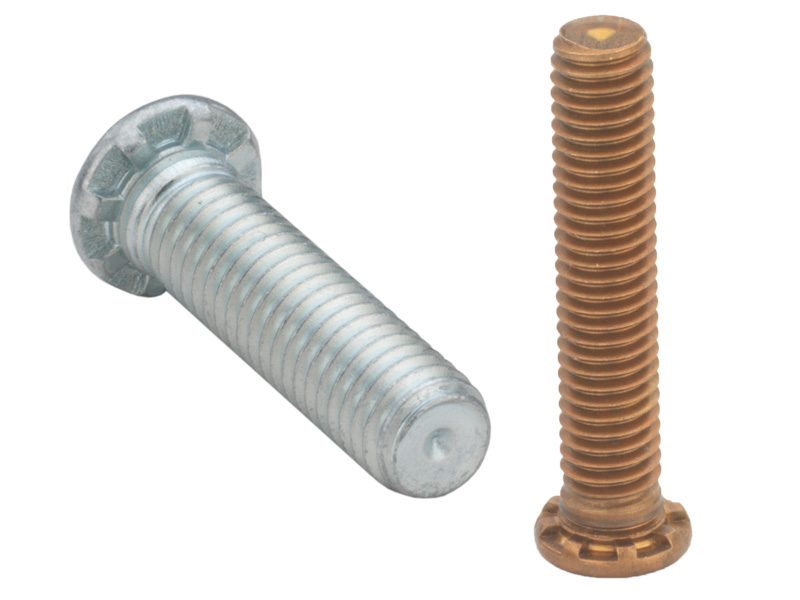

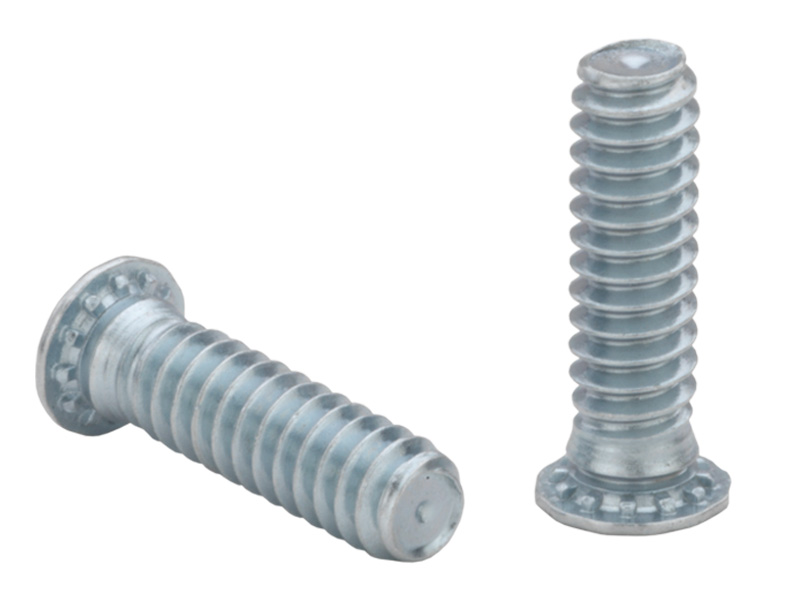

일반 나사산 너트보다 구조조가 더 단순한 나사산 스터드는 외부 나사산이 있는 영구 고정 장치로, 느슨한 너트와 결합할 수 있는 고정 장치입니다. 부착면에는 널 또는 육각 헤드와 같은 회전 방지 기능이 있어 원형 또는 육각 바 스톡을 사용하는지 여부를 알 수 있습니다. 스터드가 설치 / 장착되는 재질과 분야, 용도의 하중 사양에 따라 다양한 변형이 가능합니다. 따라서 플러시 헤드, 은폐형 헤드 및 고강도 스터드에 대한 각기 다른 기능을 제공합합니다.

.

적용 분야, 용도

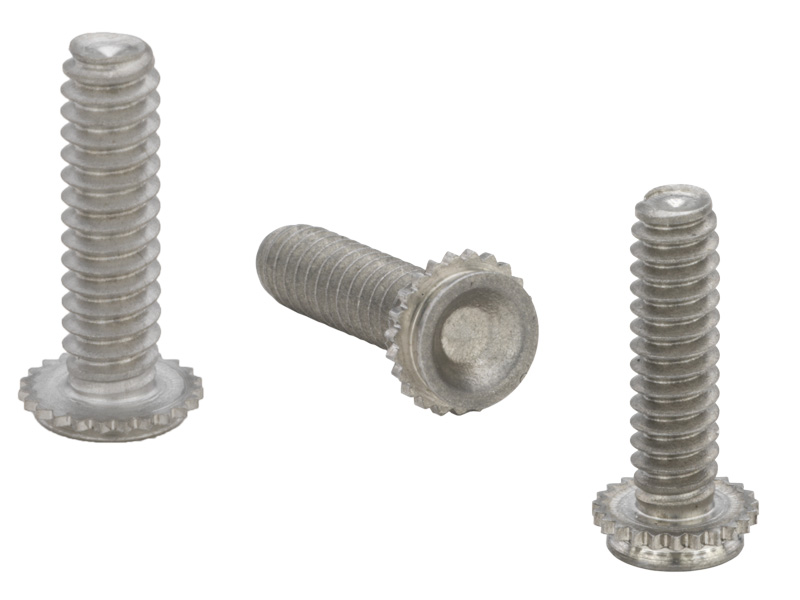

한 가지 부착 스타일에 집중하면 스터드처럼 다재다능한 패스너의 적용 분야, 용도가 좁아질 수 있습니다. 예를 들어, 은폐형 헤드는 비디오 게임 콘솔이나 기타 엔터테인먼트 시스템과 같은 가전제품의 디자인 요구 사항을 충족하는 데 도움이 됩니다. 금속 패널에 얕은 블라인드 홀을 밀링하여 컨실드 헤드의 언더컷을 수용하고 설치/장착 시 널이 재질을 언더컷으로 이동시킵니다. 이렇게 하면 외부 표면은 손상시키지 않으면서  내부 부품을 장착할 수 있는 강력한 나사산을 제공합니다. 또한 액체나 먼지가 조립품 내부로 침투하는 것을 방지하는 방수 및 밀봉 분야, 용도에도 도움이 됩니다. 클린치 스터드는 금속 또는 플라스틱 스페이서와 함께 사용하면 남성 스탠드오프 역할도 할 수 있습니다.

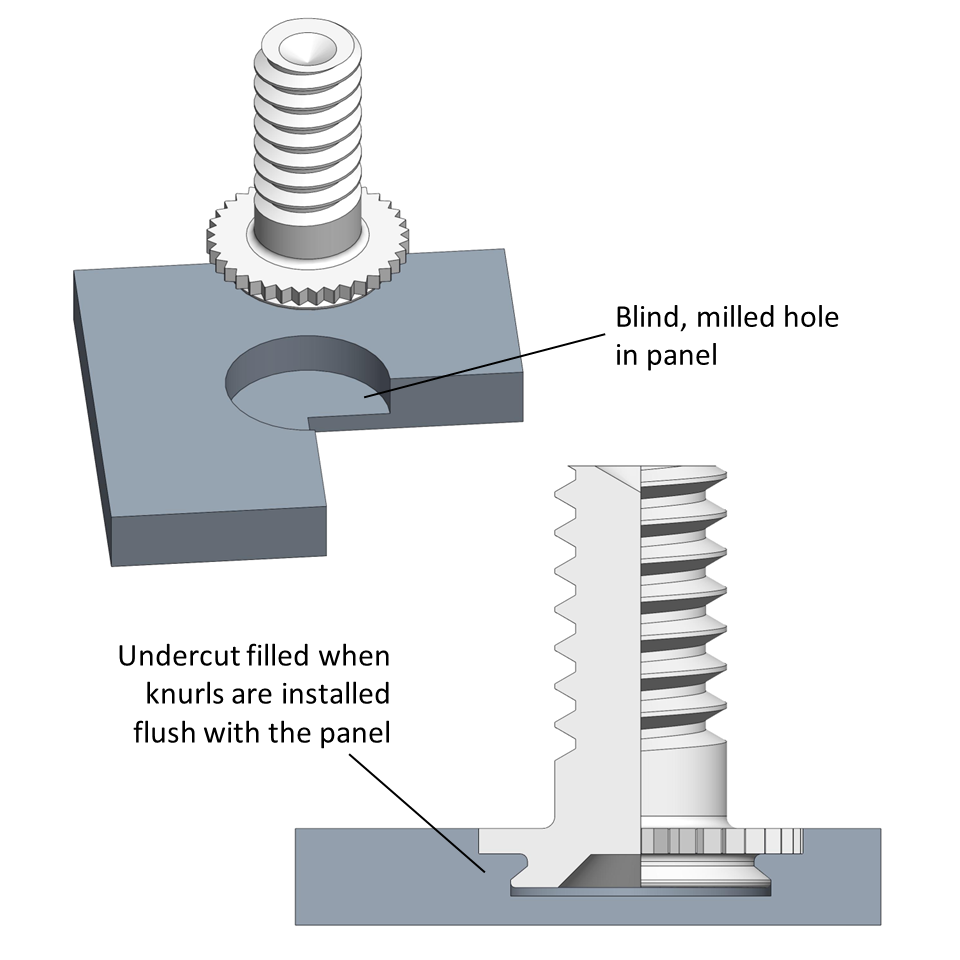

은폐된 헤드 스터드는 반대쪽의 외관을 방해하지 않고 패널에 고정할 수 있습니다.

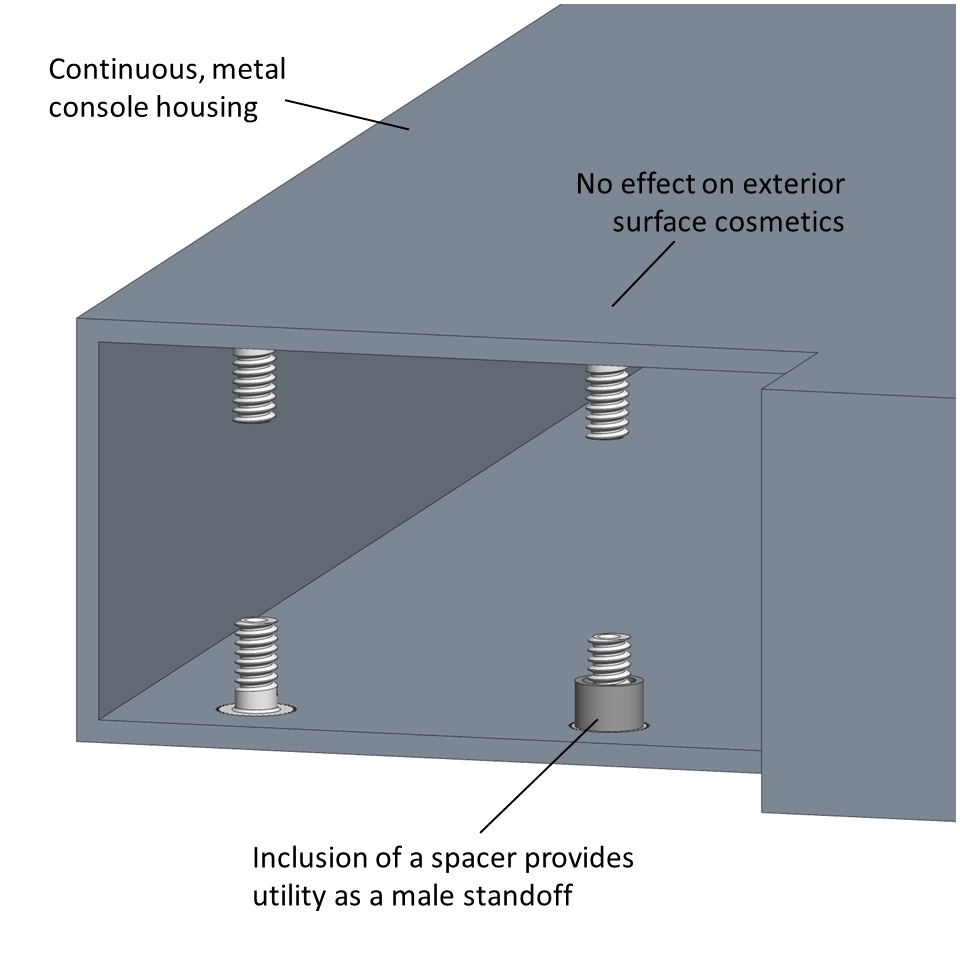

스터드가 인클로저에 직접 장착된 콘솔 하우징의 단면도.

대체 솔루션

외부 표면의 외관 요건을 고려할 때, 스루홀을 완전히 대체할 수 있는 방법은 없습니다. 용접 스터드는 패널의 밀링을 완전히 제거하지만 용접 스패터 및 비대칭의 관련 위험으로 인해 조립 내에서 허용 오차 관리나 품질 유지가 어려울 수 있습니다. 그러나 은폐형 헤드 스터드는 강력한 셀프 클린칭 방식의 체결을 위해 일정 수준 이상의 모재 두께가 필요합니다. 패널 두께가 얇을 경우우 플라스틱 외피를 사용하여 디자인 요구 사항을 충족하면서 패널 관통 스터드 또는 볼트를 사용하여 강도를 보강할 수 있습니다. 이를 통해 비디오 게임 콘솔에서 흔히 볼 수 있으며 더욱 자유로운 디자인 구현을 가능하게 합니다.

일반적인 부착 기술

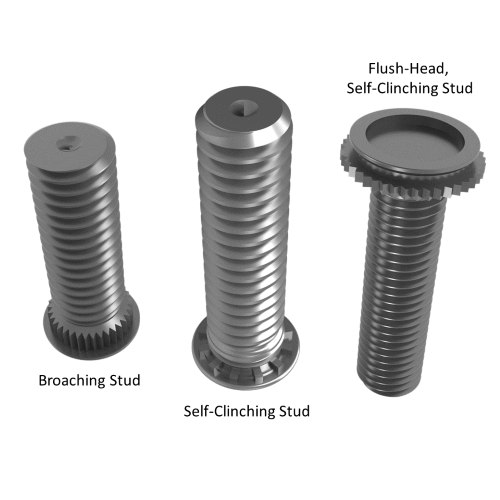

용접, 셀프 클린칭, 프레스 핏 브로칭 스터드는 일반적으로 사용되지만, 표면 실장(SMT) 스터드는 PCB 실장에서 기하학적 간섭보다는 로딩 중 리플로 납땜의 결합에 의존하므로 상대적으로 덜 사용됩니다. 패널 재질과 무관하게 작동하는 또 다른 부착 방법은 스웨이징입니다. 이 방법에서는 패널이 아닌 스터드가 변형되어 클램핑 하중으로 고정됩니다. 마찬가지로 리벳 너트 제품군에는 패널 내에 고정하기 위해 접을 수 있는 배럴이 있는 리벳 스터드가 있습니다.

PEM의 관련 제품:

제품 찾기에서 다양한 스터드를 살펴보세요:

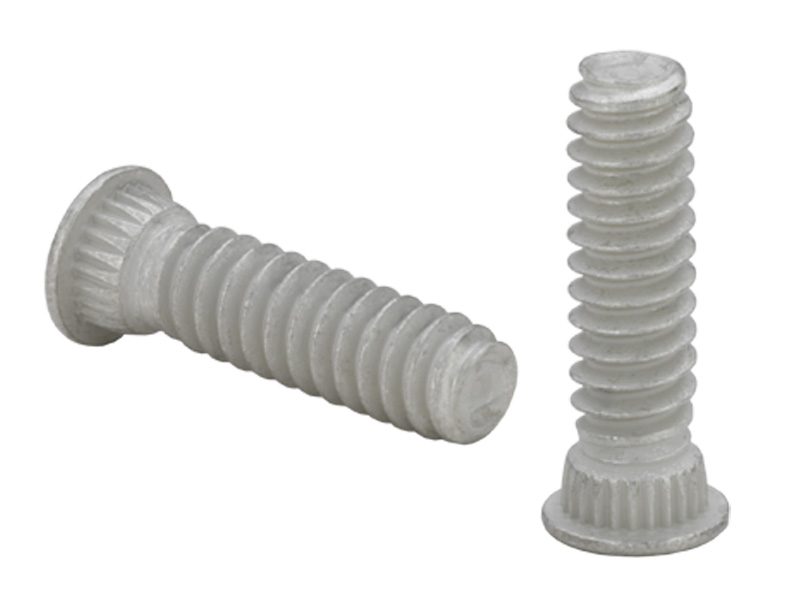

자세한 내용은 FH 데이터시트, CH 데이터시트에서 셀프 클렌칭, K 데이터시트에서 브로칭 옵션을 확인하시기 바랍니다.
