개요

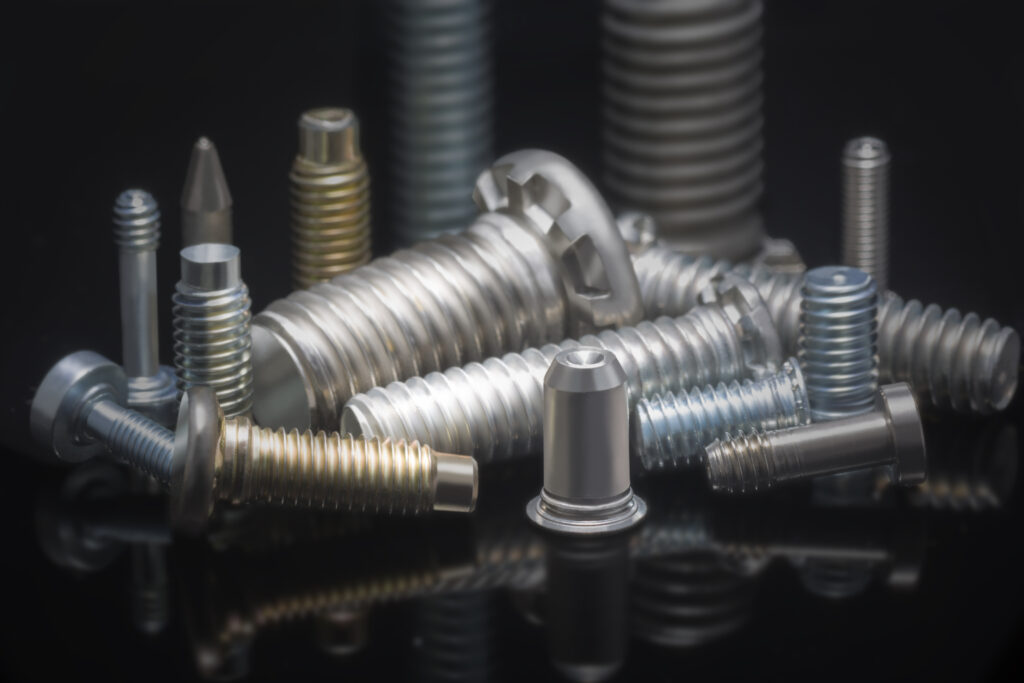

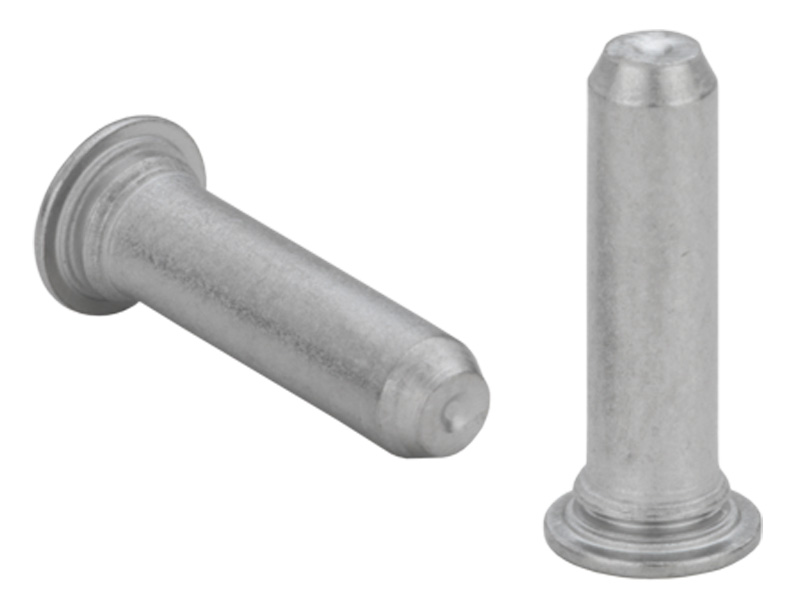

로케이팅 핀 또는 파일럿 핀은 나사산이 없다는 점을 제외하면 스터드와 유사한 구조를 가집니다. 대신 원형 또는 때로는 끝이 좁아지는 다이아몬드 모양의 길이를 가집니다. 하중을 지탱할 나사산이 없고 부품에 전단 하중만 가해지기 때문에 회전 방지 기능이 필요하지 않으므로 원형 바 스톡이 핀을 위치시키기 위한 주요 원자재 형상이 됩니다. 이 제품은 밀링된 구멍에 압입식으로 장착할 수 있으며 얇은 패널에 보다 영구적으로 부착할 수 있는 방법도 있습니다.
분야, 용도

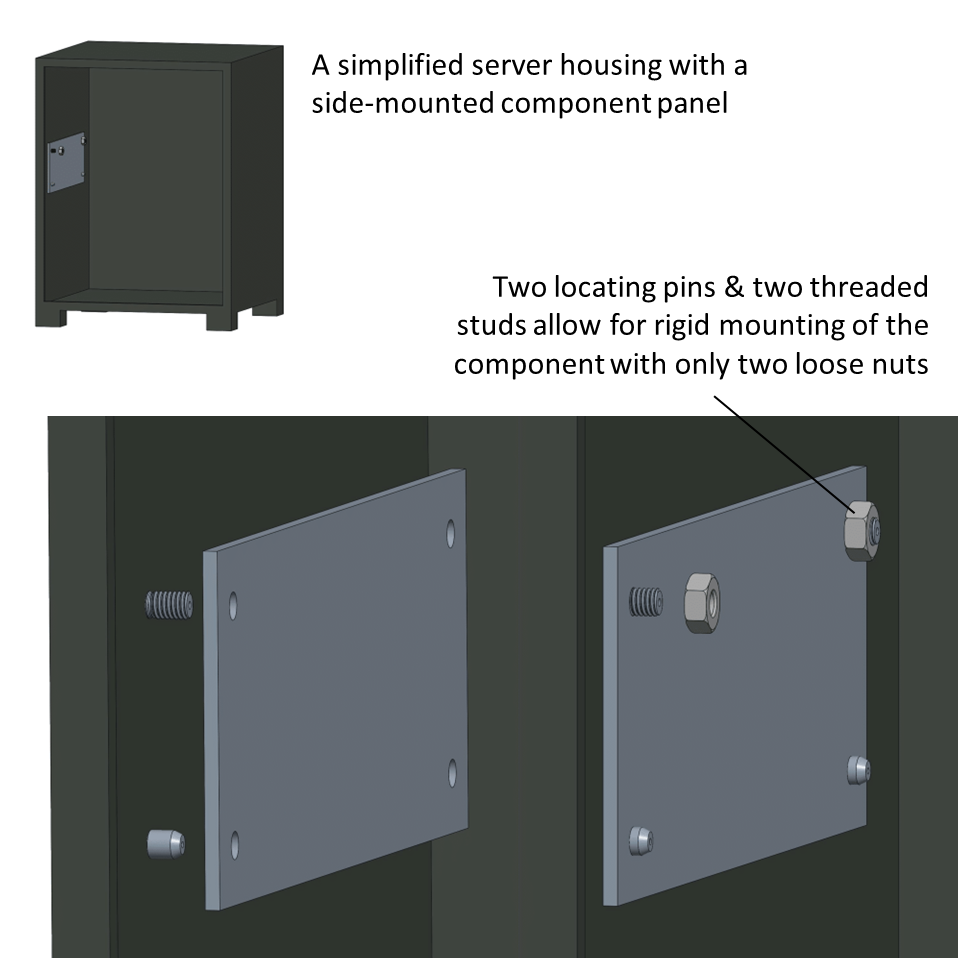

위치 핀은 체결 전에 부품을 정렬하는 데 도움이 되며, 치수 정확도가 우선시되는 경우에 특히 유용합니다. 통신 및 데이터 통신 분야, 용도의 서버는 가능한 한 작은 공간에 많은 구성 요소를 집어넣어야 하므로 대규모 서버 시스템으로 늘어나면 지루해질 정도로 엄격한 공차가 필요합니다. 수직 표면에 체결할 때 4개의 부착 지점 중 2개가 스터드 대신 핀을 사용하면 하드웨어를 최소화할 수 있습니다. 이렇게 하면 2개의 느슨한 너트만으로 4개의 안정적인 모서리를 확보할 수 있습니다. 또한 다이아몬드 로케이팅 핀은 핀 사이의 미세한 유격을 허용하여 결합 오차를 줄일 수 있기 때문에 공차가 매우 작은 상황에서 원형 핀과 함께 사용하면 유용할 수 있습니다.
로케이팅 핀을 나사산 스터드와 함께 사용하면 지지력을 유지하면서 하드웨어가 느슨해지는 것을 최소화할 수 있습니다.
핀을 찾는 대부분의 대체 솔루션은 방향 안정성, 제조 및 공차 문제 사이의 절충점에 직면해 있습니다.
대안 솔루션

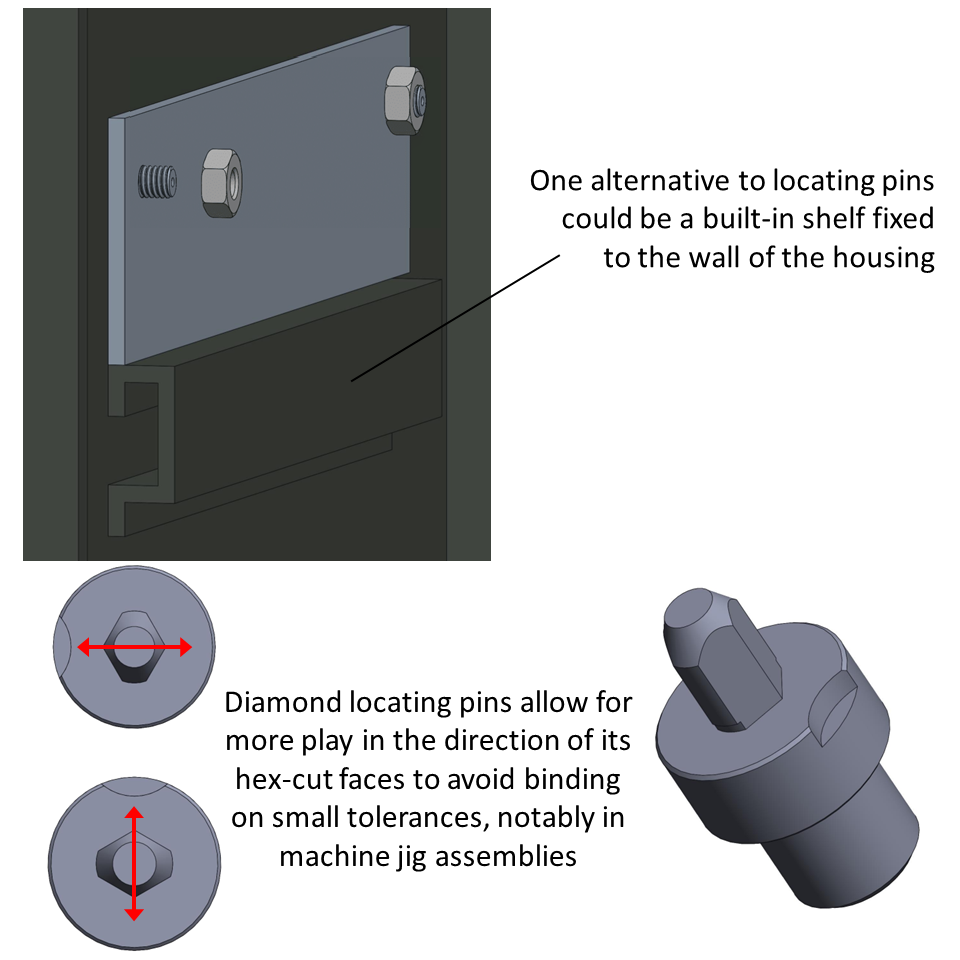

가장 확실한 대안은 네 모서리 모두에 나사산 스터드를 적용하는 것이지만, 이 경우 세 축 모두에서 이동 제한을 보장하지만 더 많은 느슨한 부품이 필요하고 설치 / 장착 시간이 늘어납니다. 더 적은 하드웨어로 동일한 지지력을 확보하기 위해 수직 표면에 선반을 설계할 수도 있지만 유연성과 제조 시간이 희생됩니다. 그러나 로케이팅 핀은 축 방향 이동 제한이 없기 때문에, 더 많은 모바일 응용 분야에서는 나사산을 대체하기에 충분히 안전하지 않을 수 있습니다.
일반적인 부착 기술

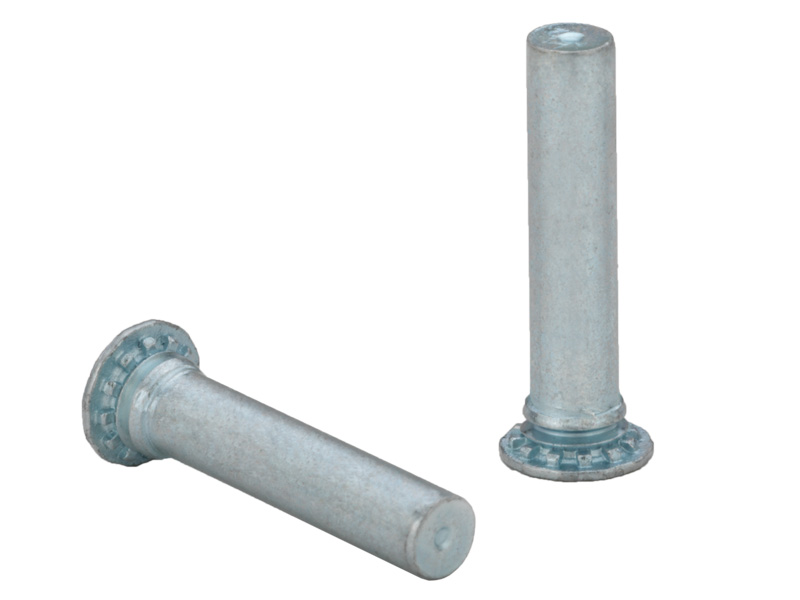

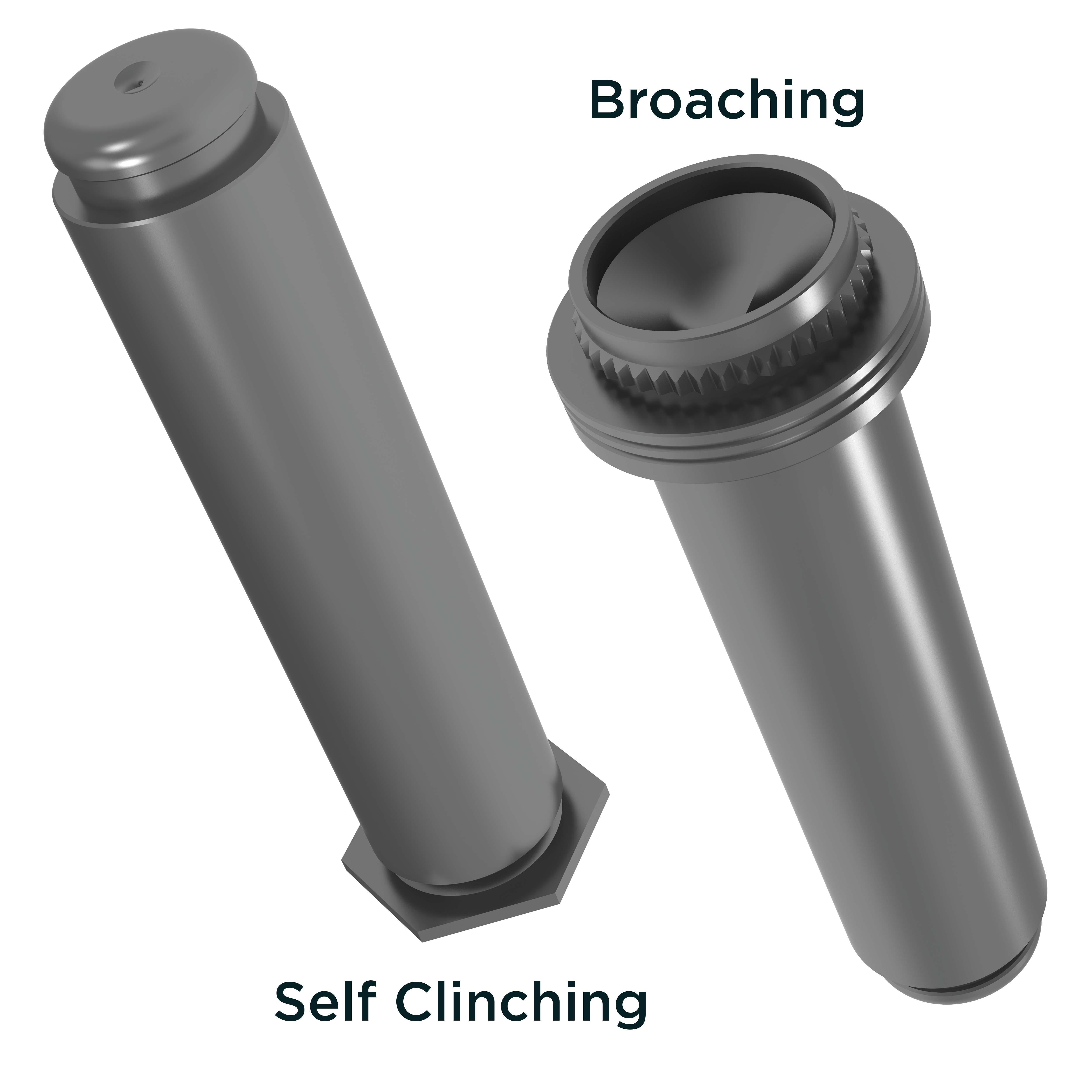

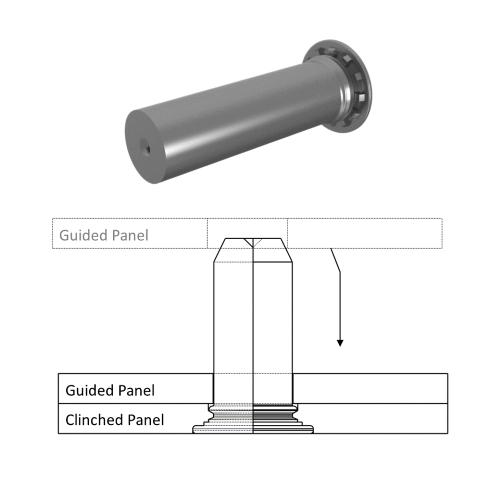

제조 환경에서는 로케이팅 핀이 주로 공작물 정렬을 위해 사용되며, 작업에 따라 교체해야 할 수도 있습니다. 따라서 장착과 분리가 용이한 압입식 또는 나사 고정 방식의 장치가 선호됩니다. 영구적인 용도의 경우, 로케이팅 핀은 금속 패널에서 셀프 클린칭을 통해 더 많이 사용되며, "캡티브 핀"은 이 패스너의 또 다른 일반적인 이름입니다. 전기차를 위한 새로운 분야, 용도로는 차량 충전소의 버스바에 대한 전기 연결로 사용되는 셀프 클렌칭 및 브로칭 로케이팅 핀이 있습니다.
