개요
케이지 너트 또는 캡티브 너트라고도 하는 플로팅 클린치 너트는 일반적으로 리테이너에 정사각형의 나사산 너트를 넣어 패널에 부착합니다. 리테이너의 내벽은 사각형 너트보다 약간 커서 회전을 제한하면서 좌우로 움직일 수 있습니다. 리테이너 너트의 형태는 스탠드오프처럼 길이가 연장되거나 잠금 너트처럼 나사산이 부분적으로 접히는 등 다양한 형태가 있을 수 있습니다. 그러나 짧은 너트가 가장 일반적입니다.
분야, 용도

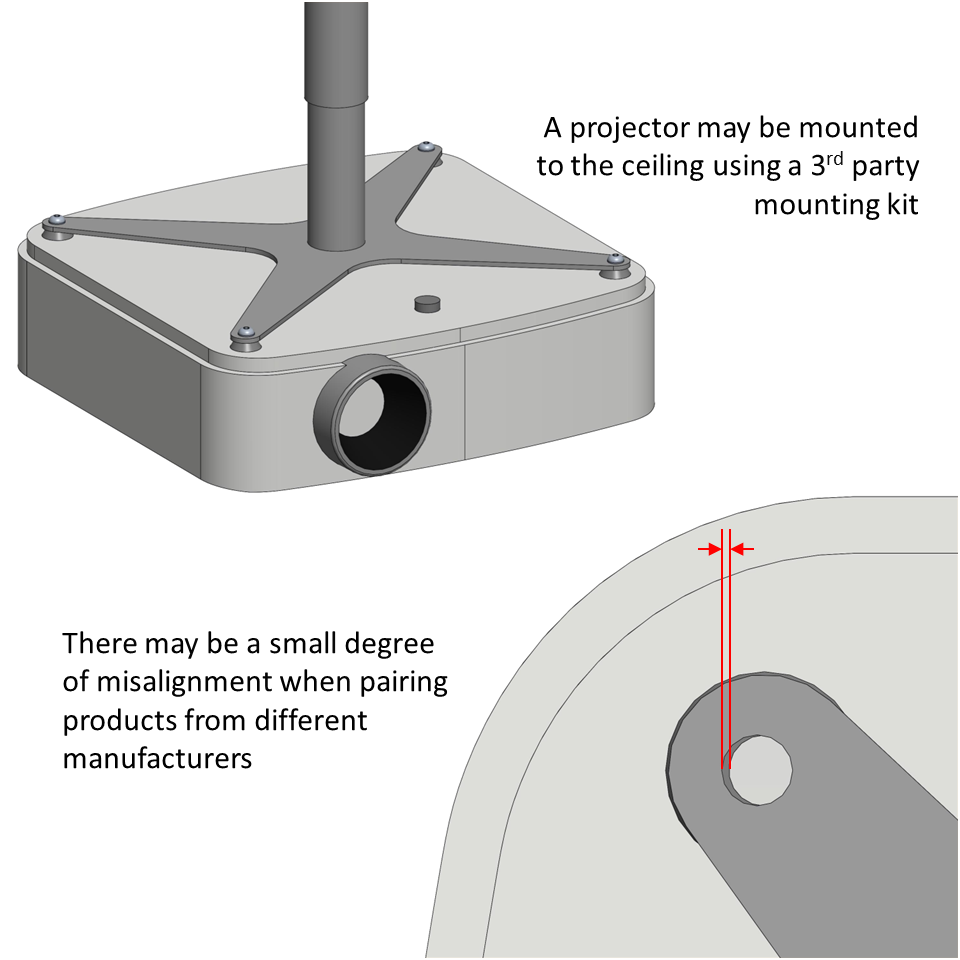

.프로젝터와 이를 벽이나 천장에 고정하는 마운트처럼, 하나의 용도에서 여러 공급업체의 제품이 함께 사용되는 경우가 많습니다. 마운팅 하드웨어는 표준 치수를 염두에 두고 설계될 수 있지만 구멍 정렬이 항상 보장되지지는 않습니다. 이러한 위험을 완화하기 위해 프로젝터 제조업체는 다양한 품질의 다양한 마운트 브랜드의 오정렬을 고려한 플로팅 너트를 설치/장착할 수 있습니다.

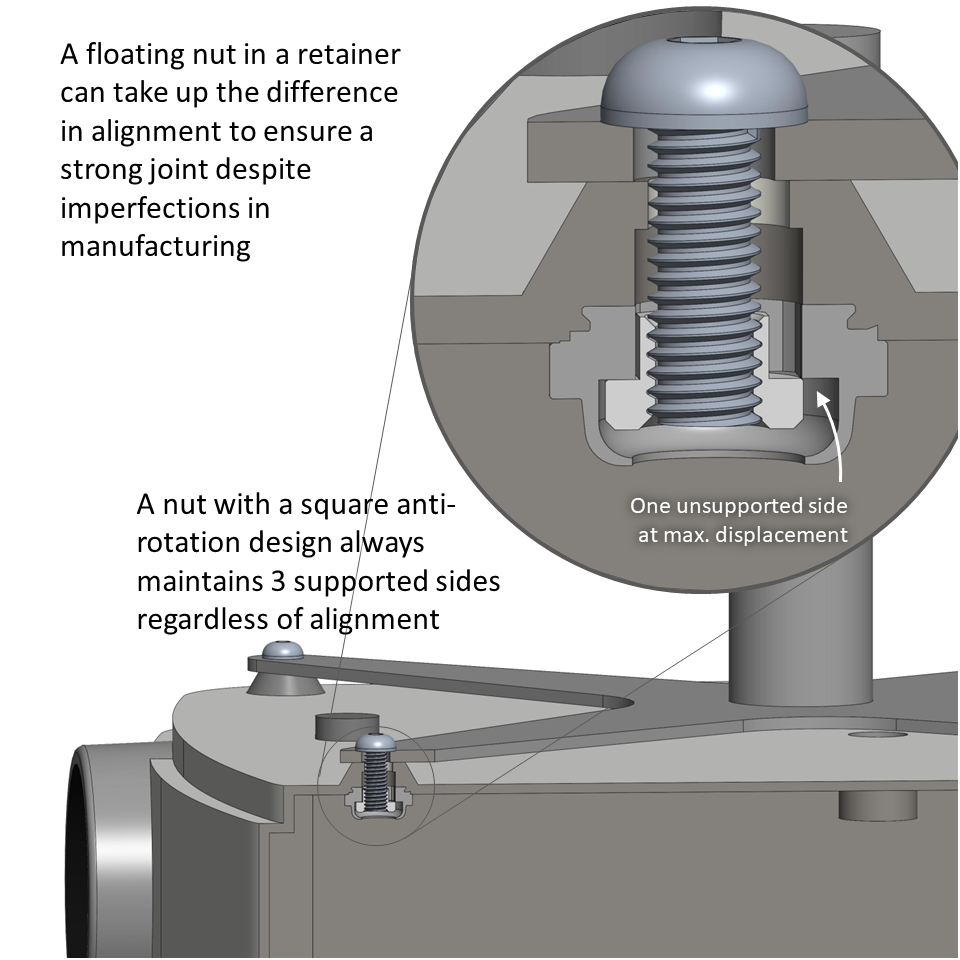

플로팅 너트를 사용하면 치수 정확도의 일부 불일치를 피할 수 있으므로 품질 문제에 대한
품질 문제에 대한 허용 오차가 커집니다.
대체 솔루션
플로팅 너트에 대한 확실한 대안은 프로젝터 조립에 일반 나사산 너트를 사용하는 것입니다(나사산 너트). 이렇게 하면 부품 수가 줄어들 뿐만 아니라 오정렬에 대한 허용 오차도 줄어듭니다. 구멍이 맞지 않는 경우에는 더 작은 크기의 하드웨어와 넓은 와셔를 사용하는 것이 또 다른 해결책이 될 수 있습니다. 하지만 이렇게 하면 고정되는 대신 느슨해지는 부품의 수가 늘어납니다. 플로팅 너트는 어느 정도의 오정렬을 해결하면서 느슨해진 하드웨어를 고정할 수 있습니다. 단점은 조립 시 리테이너에 필요한 치수가 증가하고 여러 부품으로 구성된 부품의 비용이 증가한다는 점입니다.
일반적인 부착 기술
대부분의 플로팅 너트 분야, 용도는 내부적으로 설계된 조립품이 아닌 다른 제조업체의 제품으로 체결하는 경우가 많기 때문에 PCB용 표면 실장(SMT) 또는 브로칭 플로팅 너트는 거의 찾아보기 어렵습니다. 대부분의 플로팅 너트 리테이너는 금속 패널에 단단히 설치/ 장착할 수 있는 셀프 클린칭 부착 기능을 갖추고 있습니다.
