개요

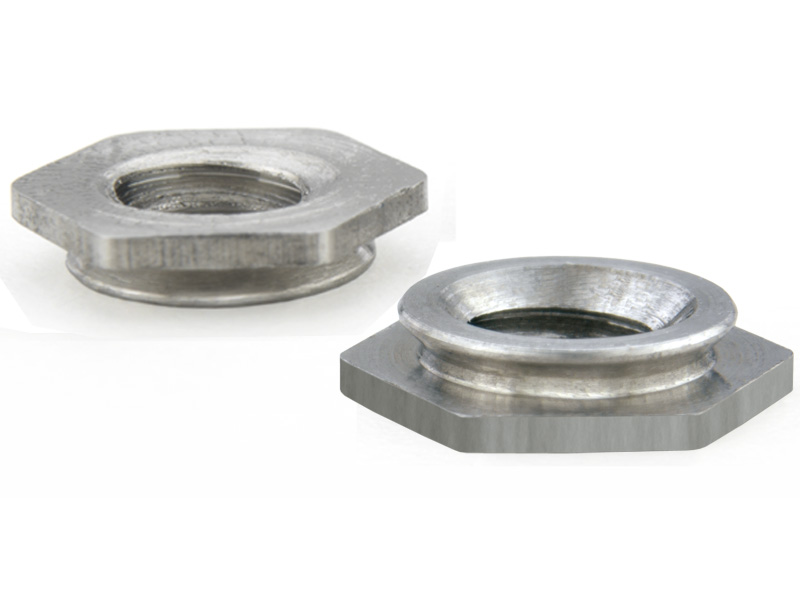

플러시 너트 또는 플러시 마운트 너트는 일반 스루홀 너트와 구분되는 한 가지 특정 기능이 있으며, 이는 분야, 용도에 따라 달라집니다. 매립형 너트의 전체 길이(또는 높이)는 너트가 설치되는 패널의 두께와 일치하도록 설계되었습니다.
분야, 용도

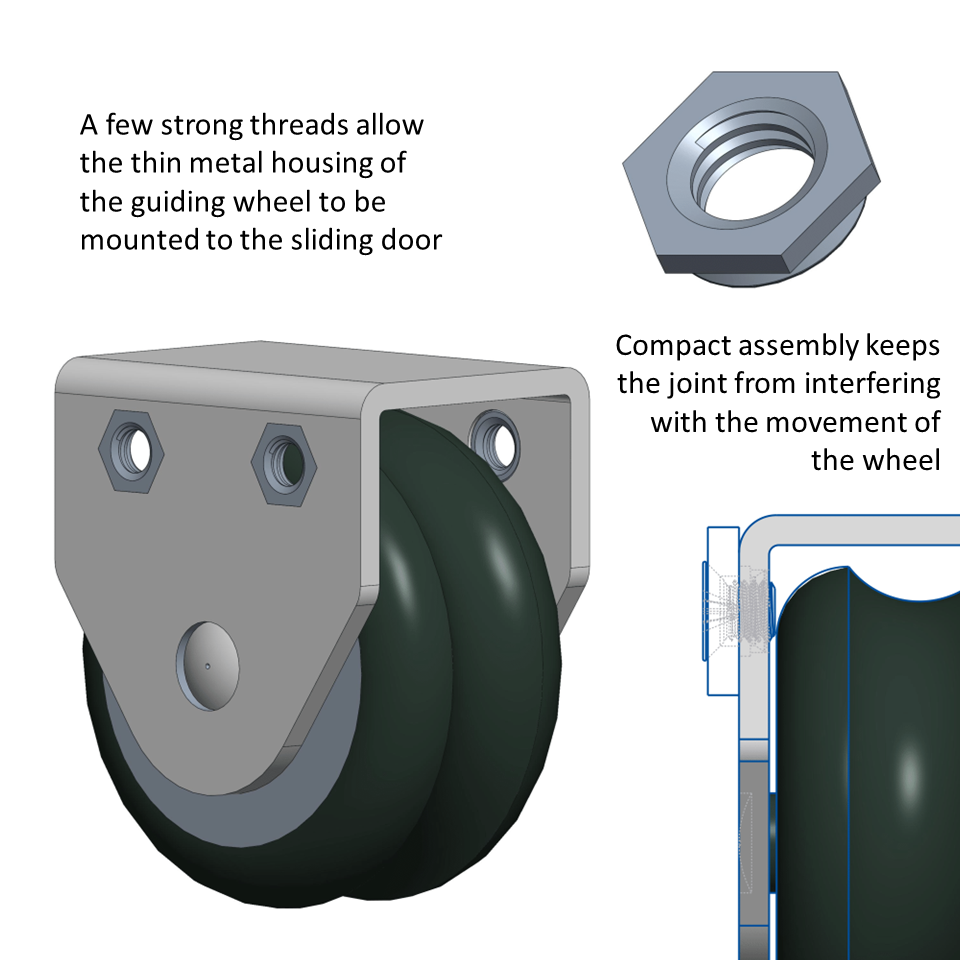

이 얇은 너트는 나사로 조일 수 있는 나사산이 많지 않지만, 패널을 직접 두드리는 것보다 훨씬 더 강합니다. 일부 대형 진열장용 슬라이딩 도어는 도어의 두께와 전체 케이스의 치수를 최소화하기 위해 평평한 프로파일에 맞아야 하는 휠 조립품을 사용합니다. 금속 패널이 휠을 감싸는 형태로 설계되어 있으며, 매립형 너트를 사용하면 얇은 패널에서도 휠을 도어 프레임에 단단히 고정할 수 있습니다. 분야, 용도에 따라 패널의 양면이 같은 높이가 아닐 경우 강도와 내구성을 향상시키기 위해 나사산이 더 많은 다른 너트를 사용할 수 있습니다.

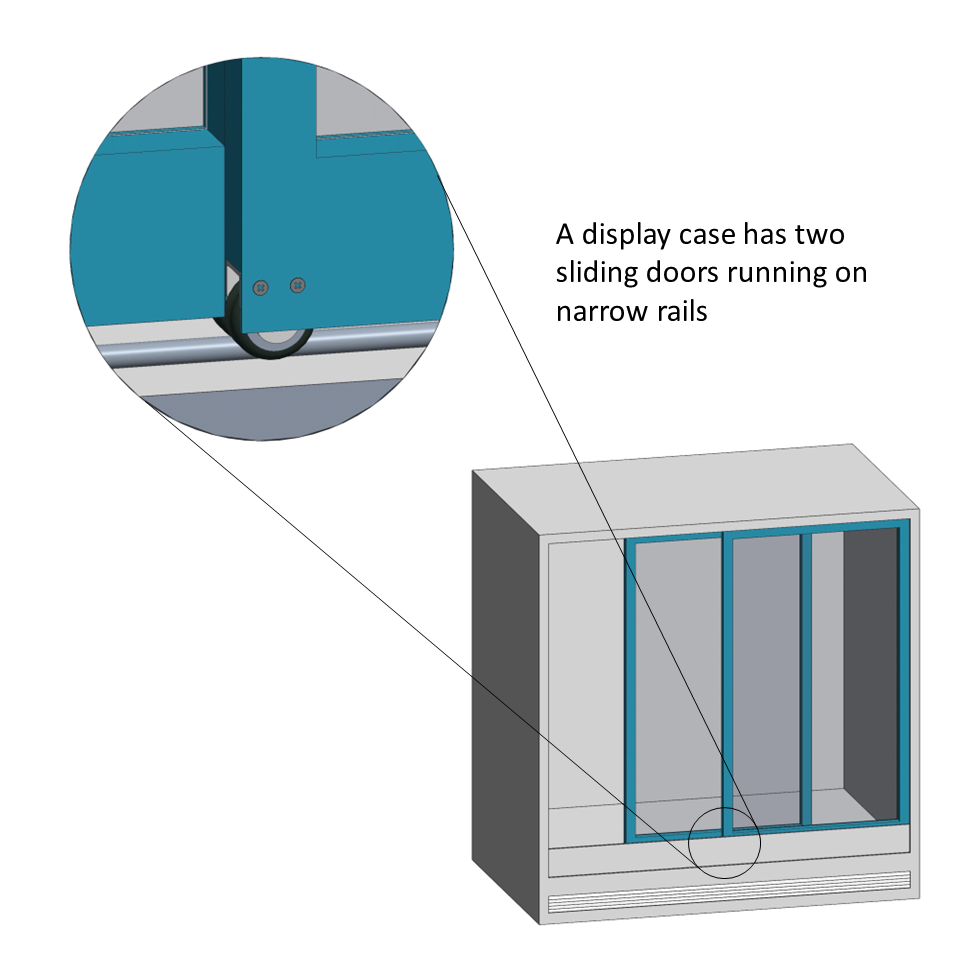

이 디스플레이 케이스는 분야, 용도에 따라 콤팩트한 조립이 필요할 때 매립형 너트의 유용성을 보여줍니다
대안 솔루션
동일한 공간 제한이 있는 분야, 용도에서는 나사산으로 패널을 직접 두드리는 것 외에는 대체 솔루션이 없습니다. 얇은 패널에 전체 나사산을 만들 수 있는 수가 적고 패널 재질이 상대적으로 부드럽기 때문에 크로스 스레딩의 위험이 높습니다. 추가 부품 없이 강한 나사산을 확보하는 방법이 비용 효율적이지만, 장기적으로 품질 문제를 초래할 수 있습니다. 강도를 높이려면 나사산이 더 많은 더 큰 블라인드 너트 또는 관통 구멍 스탠드오프가 간단한 해결책이지만, 이 크기 증가를 수용하려면 조립을 다시 설계해야 합니다.
일반적인 부착 기술
좁은 공간에서도 높은 강도를 요구하는 경우, 플러시 너트는 대부분 셀프 클린칭 패스너를 사용합니다. PCB에 브로칭 방식으로 안전하게 장착하려면 풀아웃 강도를 유지할 수 있는 충분한 표면적이 필요합니다. 반면, 표면 실장(SMT) 너트는 패널 표면 위로 돌출되므로 플러시 요구 사항을 충족하지 못합니다. 일부 리벳너트는 장착 구멍에 카운터싱크 처리가 되기 전에 '플러시 장착'이 가능하지만, 여전히 패널 두께를 초과합니다.
