개요

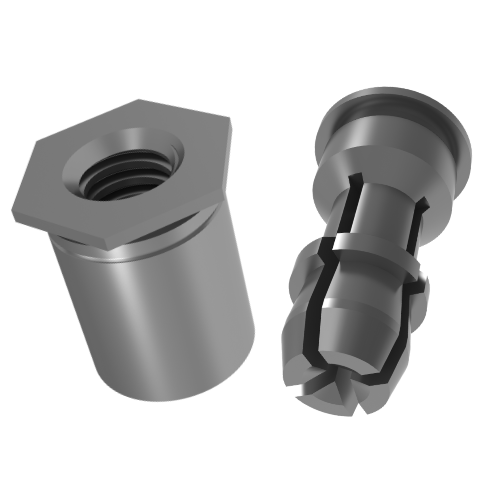

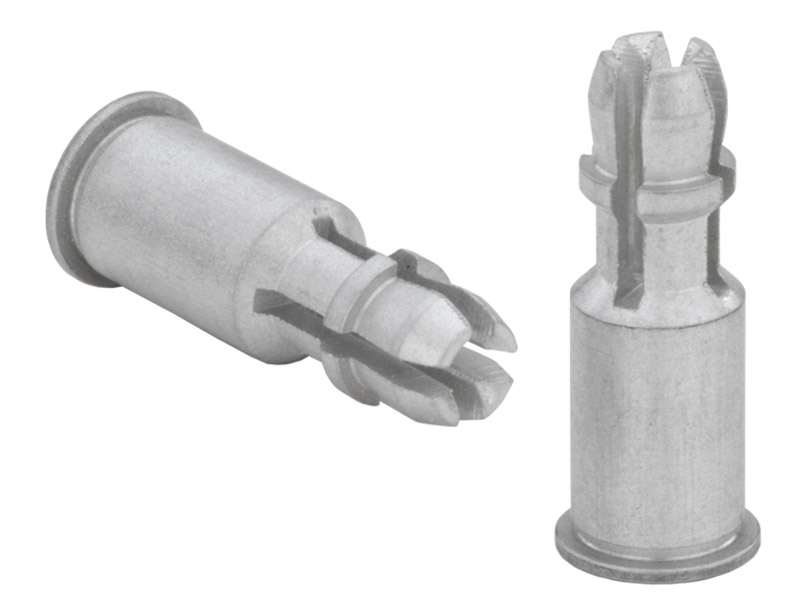

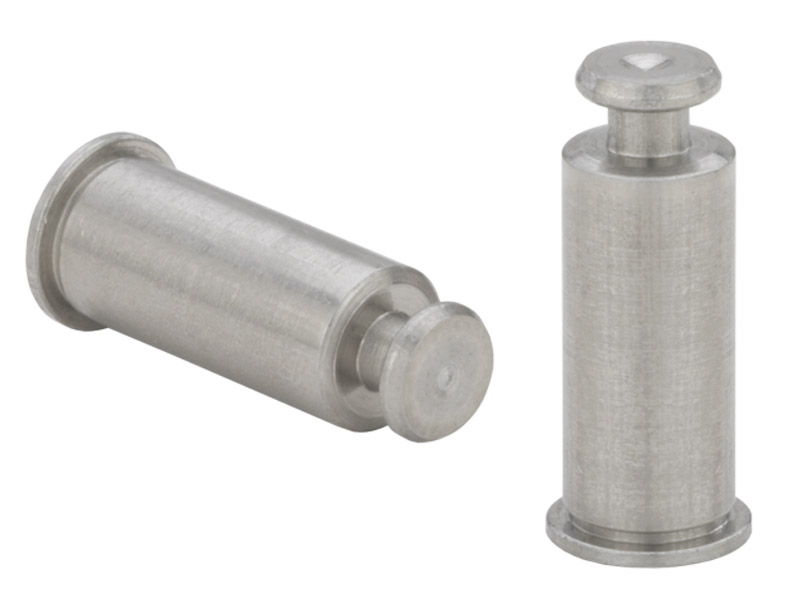

스탠드오프는 정적인 방식으로 통해 두 패널 사이에 고정된 간격을 유지하도록 설계된 다목적 패스너 제품군입니다. 스탠드오프는 분야, 용도 요건에 따라 원형 또는 육각 프로파일의 단단한 봉재를 절단하거나 원형 와이어로 성형합니다. 수형 부착형 스탠드오프에는 나사 또는 볼트와 같은 외부 나사산이 있고 암형 부착물에는 너트와 같은 내부 나사산이 있습니다. 일부 SNAP-TOP® 또는 KEYHOLE® 스탠드오프는 특정 분야, 용도 문제를 해결하기 위해 나사산을 포기할 수 있습니다.
응용 분야, 용도

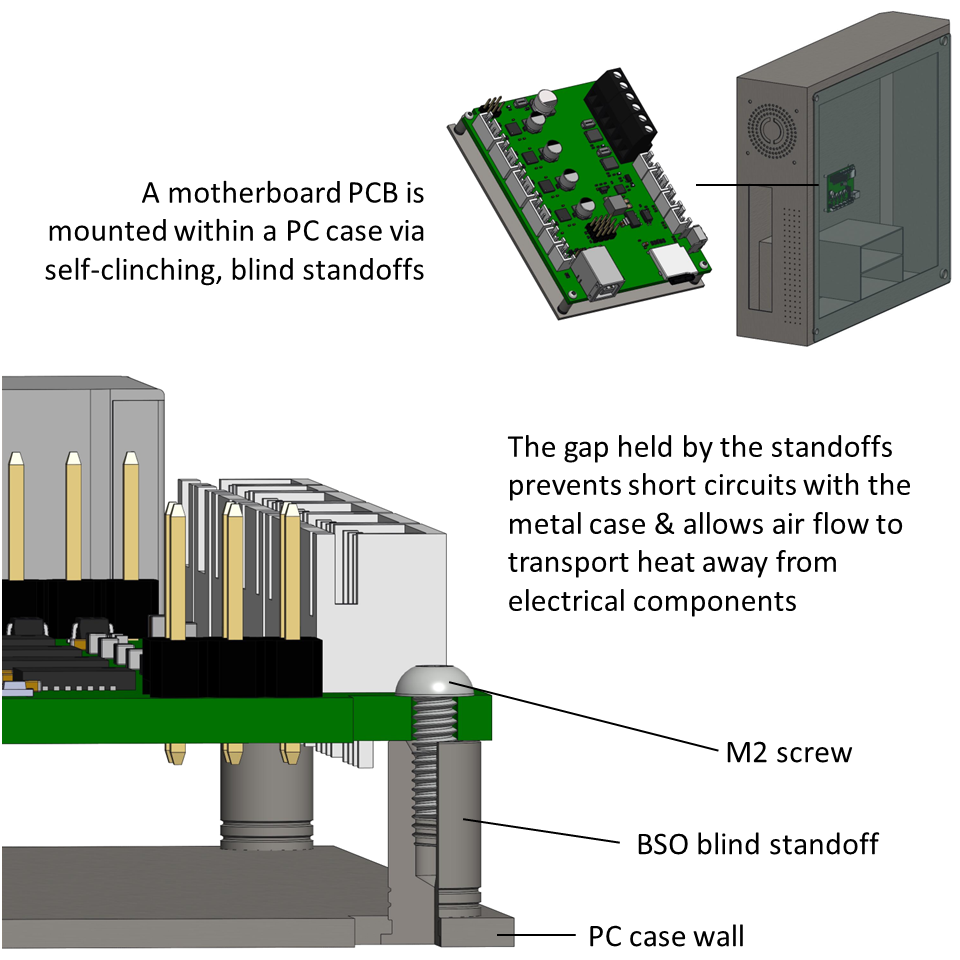

나사산 스탠드 오프의 일반적인 용도는 잠재적인 단락을 관리하기 위해 PC 보드를 장착하는 것 입니다.게이밍 PC의 하우징은 전류를 전달하는 대형 금속 인클로저로 구성되며, 마더보드를 하우징에서 분리하면 구성 요소 간의 단락 위험을 제거하는 데 도움이 됩니다. 특히 블라인드 스탠드오프는 내부 부품을 손상시키는 스루홀 없이 나사산을 제공할 수 있습니다.
전기 안전, 온도 관리 및 치수 정확도는 PCB 실장 시 스탠드오프가 필요한 강력한 이유입니다.
셀프 클린칭 스탠드오프의 대안은 더 저렴한 솔루션을 제공할 수 있지만 품질 및 공정 문제가 발목을 잡습니다.
대안 솔루션

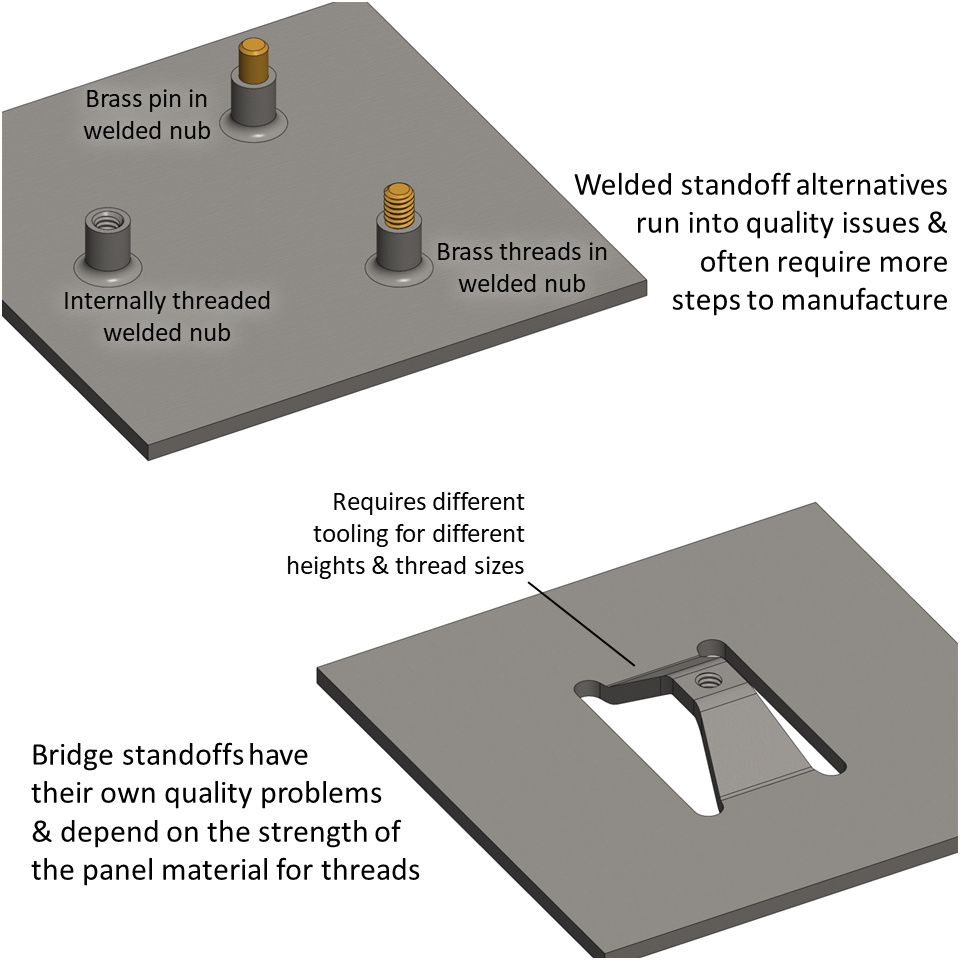

일부 사전 제작된 PC에는 하우징에 통합 스탠드오프 또는 '너브'가 설계되어 있어 부품이 느슨해지는 것을 최소화할 수 있습니다. 이는 대량 생산 조립의 경우 비용 효율적일 수 있지만 커스터마이징의 기회를 제한합니다. 커스텀 PC의 경우, 여러 구성 요소의 가능한 모든 위치에 스탠드오프 너브가 있는 여러 개의 케이스를 개발하는 것은 합리적이지 않습니다. 패스너는 하우징 외부에 연속적이고 평평한 표면을 유지하는 숨겨진 헤드 클린치 기능으로 더욱 자유롭게 배치할 수 있습니다.
일반적인 어태치먼트 기술

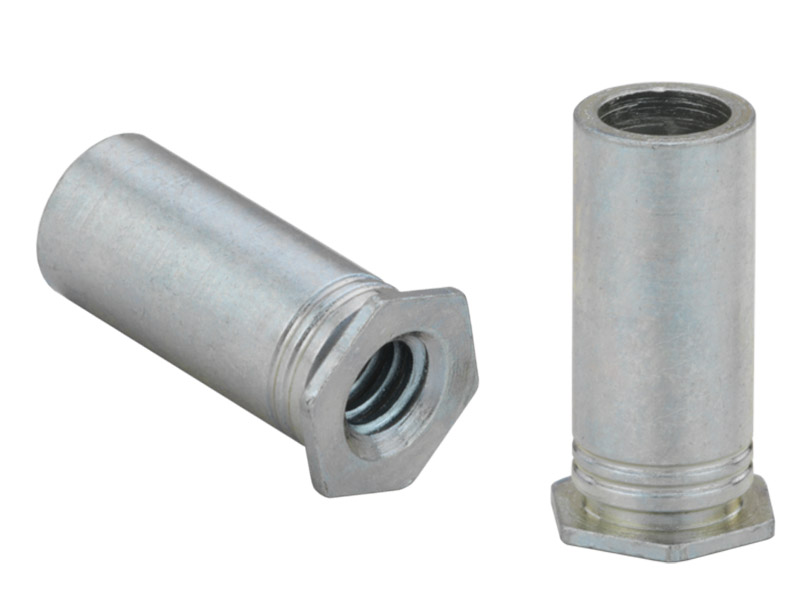

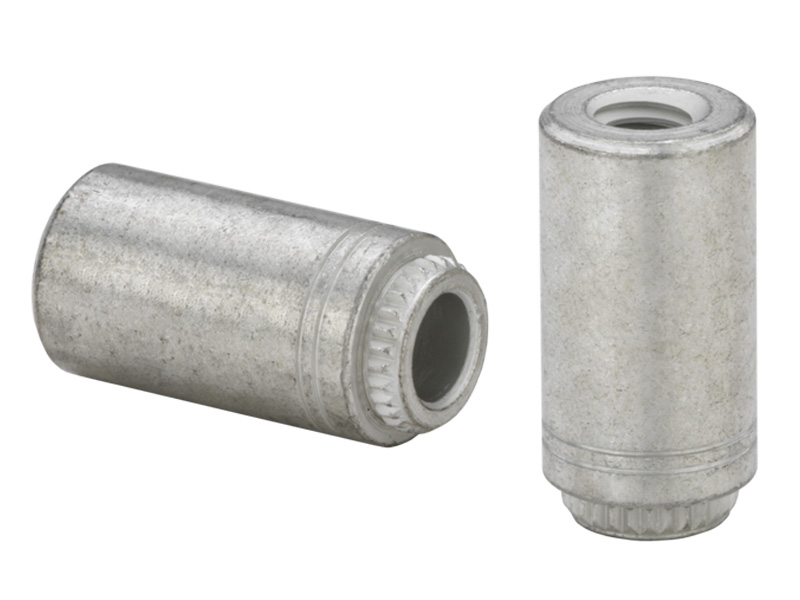

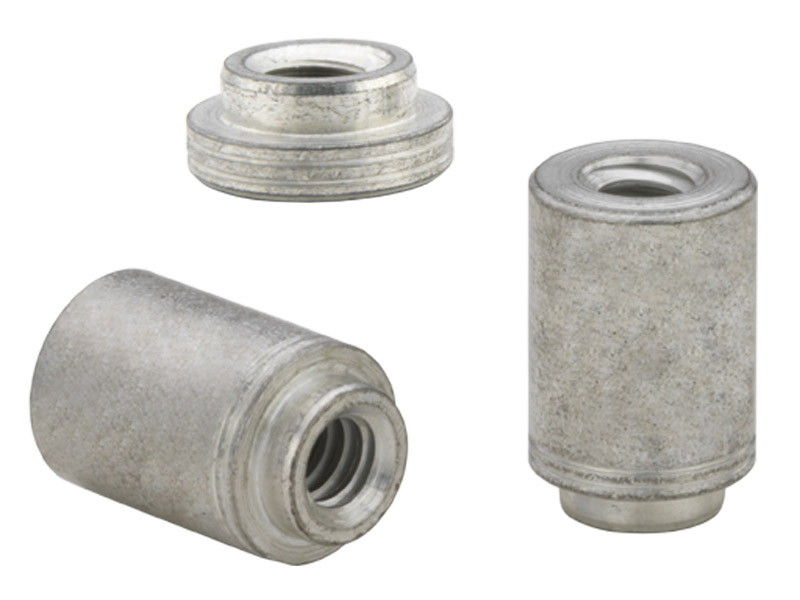

제조 측면에서는 회사에서 여러 모델의 사전 제작된 PC를 보유하고 있는 경우, 자체 클린칭 스탠드오프를 사용하여 배치 유연성을 높일 수 있습니다. 툴링 또는 조립 비용을 절감하고 새로운 디자인을 위한 생산 수정을 용이하게 할 수 있습니다. 브로칭 및 서피스 마운트(SMT) PCB-PCB 접합부에서 추가 패널이나 부품을 배치할 수 있도록 프레스 핏 또는 납땜 부착 지점을 확보할 수 있습니다.
PEM 스탠드오프에 대해 자세히 알아보려면 셀프 클린칭에 대한 SO 데이터시트 또는 SSA 데이터시트와 브로칭 및 SMT 옵션에 대한 K 데이터시트를 방문하세요.
